外六角螺栓配六角螺母紧固组件

　　在各类机械结构装配场景中，螺纹紧固件是应用最广泛的基础连接元件，这套外六角螺栓搭配六角螺母的组合，覆盖了从民用设备组装到工业设备紧固的绝大多数常规连接需求。日常做结构设计时，这类标准紧固件的选型直接决定了连接节点的可靠性，很多新手设计师容易忽略螺栓螺母的配合公差，建模时如果只做外形忽略螺纹副的啮合参数，实际装配时很容易出现滑牙、锁死或者预紧力不足的问题。

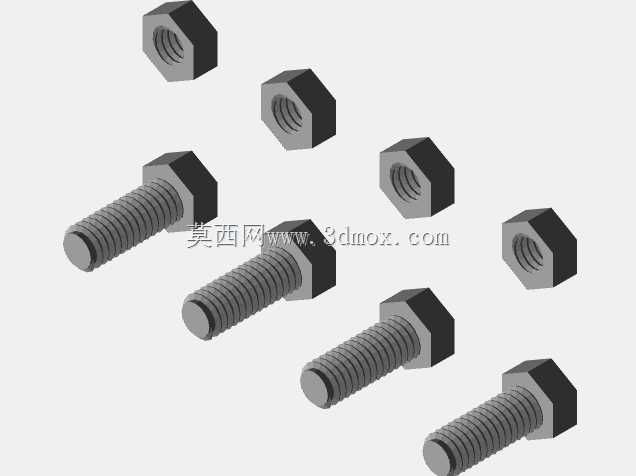

　　这套模型完整还原了外六角螺栓与六角螺母的配合结构，螺栓头部采用标准外六角构型，对应的螺母为等规格六角结构，两者的对边尺寸、对角尺寸完全匹配，方便现场使用普通开口扳手、套筒或者活动扳手进行拧紧作业，不需要特殊定制工具，适配绝大多数装配现场的工具配置。螺栓杆部的螺纹为标准公制三角螺纹，牙型角60度，螺纹段长度覆盖常规连接所需的啮合深度，当被连接件总厚度在螺栓光杆段加部分螺纹段范围内时，都能保证足够的螺纹啮合圈数，避免螺纹啮合不足导致的连接失效。

　　从实际应用场景来看，这类紧固件可以用在钣金机架的拼接、设备护罩的固定、传动部件的基座连接、工装夹具的组装等多个场景，只要是需要可拆卸连接的位置，都能看到这类螺栓螺母组合的身影。设计这类模型的时候，首先要确定螺纹的公称直径与螺距，不同公称直径对应的螺栓头部尺寸、螺母厚度都有对应的标准参数，不能随意设定，否则会出现扳手卡不住、螺母厚度不足导致预紧时螺纹滑牙的问题。建模时螺纹部分如果是用于装配干涉检查，可以采用简化的装饰螺纹线，如果是用于3D打印样件验证，则需要做出完整的牙型结构，保证打印出来的样件能够实际旋合。

　　安装边界方面，这类外六角紧固件在布置的时候，需要预留足够的扳手操作空间，螺栓头部和螺母的外侧至少要留出对应扳手回转所需的空间，否则现场装配时扳手无法卡入，会导致无法拧紧。螺栓的伸出长度需要控制在拧紧后露出螺母2-3个螺距的范围，既不能过短导致啮合圈数不足，也不能过长导致多余的螺杆刮碰其他部件或者造成材料浪费。被连接件的通孔直径要比螺栓公称直径大0.5-1mm，具体根据装配精度要求调整，既方便装配时穿入螺栓，也不会因为间隙过大导致连接定位偏差过大。

　　在做整机结构的三维布局时，这类标准件不需要每次都从头建模，直接调用参数化的标准模型即可，但调用时需要核对对应规格的尺寸参数，不能出现M8的螺栓配M10的螺母这种低级错误。另外要注意，不同强度等级的螺栓螺母需要配套使用，比如8.8级的螺栓要配8级的螺母，不能用低等级的螺母配高等级的螺栓，否则预紧时螺母会先失效。这套模型的结构完全符合常规紧固件的外形特征，既可以用于装配演示、干涉检查，也可以作为教学演示的样例，帮助新人理解螺纹连接的基本结构与装配逻辑。在做运动仿真的时候，还可以给螺栓螺母添加螺纹配合，模拟拧紧的过程，验证螺纹旋合的行程是否足够，有没有出现干涉的情况。很多设备的故障都源于紧固件选型或者安装不当，比如预紧力不足导致的部件松动、螺栓强度不足导致的断裂、螺纹啮合不足导致的滑牙，所以在设计阶段就把紧固件的参数、安装位置、操作空间考虑到位，能大幅减少后期现场装配和设备运行时的问题。
