单缸动力系统偏心曲柄曲轴结构

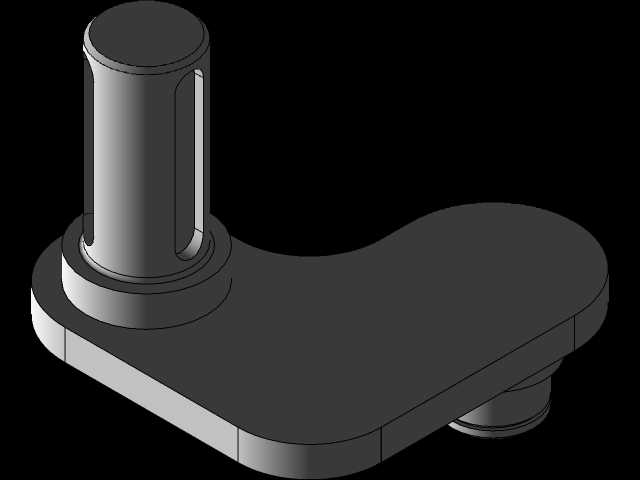

　　在小型通用动力、便携式作业机具、低压流体控制阀组的驱动端结构里，这类偏心曲柄曲轴是把旋转动力转化为往复直线动作的核心传动载体，很多人在做小排量单缸动力单元、小型试压泵、隔膜式减压阀的驱动结构设计时，都会优先参考这类成熟的曲轴构型，它的结构合理性直接决定了整套驱动机构的运行寿命、动力传递效率以及往复动作的行程精度。从实际装配的边界条件来看，这个曲轴的主轴段采用了等直径圆柱设计，表面预留了键槽结构，用来和动力输入侧的带轮、齿轮或者电机输出轴做周向固定，避免大扭矩传递时出现轴跟转打滑的问题；主轴根部做了加高的轴肩结构，装配时可以直接顶住轴承内圈端面，不需要额外加装轴套来定位，既减少了装配时的零件数量，也能控制主轴段的轴向窜动量在合理公差范围内，避免运行时因为轴窜导致的往复行程偏差。偏心曲柄部分和主轴段保持固定的偏心距，这个偏心距的数值直接决定了从动件的往复行程，设计时是先根据整套机构需要的往复位移量反推确定的，曲柄的盘面做了大圆角过渡处理，没有尖锐的应力集中棱边，因为曲轴在运行过程中会持续承受交变的弯曲载荷和扭转冲击，尤其是在动力启动、负载突变的瞬间，曲柄和主轴连接的根部是应力最高的区域，大圆角过渡可以把局部应力峰值降低40%以上，避免长期运行出现疲劳裂纹。

　　下端的偏心轴颈是用来连接连杆或者滑套的部位，轴颈的直径和主轴段做了差异化设计，表面粗糙度要求更高，装配时需要配合轴瓦或者自润滑衬套使用，减少往复摆动过程中的摩擦损耗；整个安装底座采用了带弧形切边的板式结构，底座上的两个安装轴颈分别对应主轴和偏心轴的位置，底座的弧形轮廓是为了避让连杆摆动过程中的运动轨迹，避免运行时出现运动干涉，同时板式底座可以通过螺栓直接固定在设备的箱体隔板上，安装时不需要做复杂的型腔适配，只要保证安装面的平面度在公差范围内，就能保证曲轴的旋转轴线和箱体基准面垂直，减少运行时的偏磨问题。

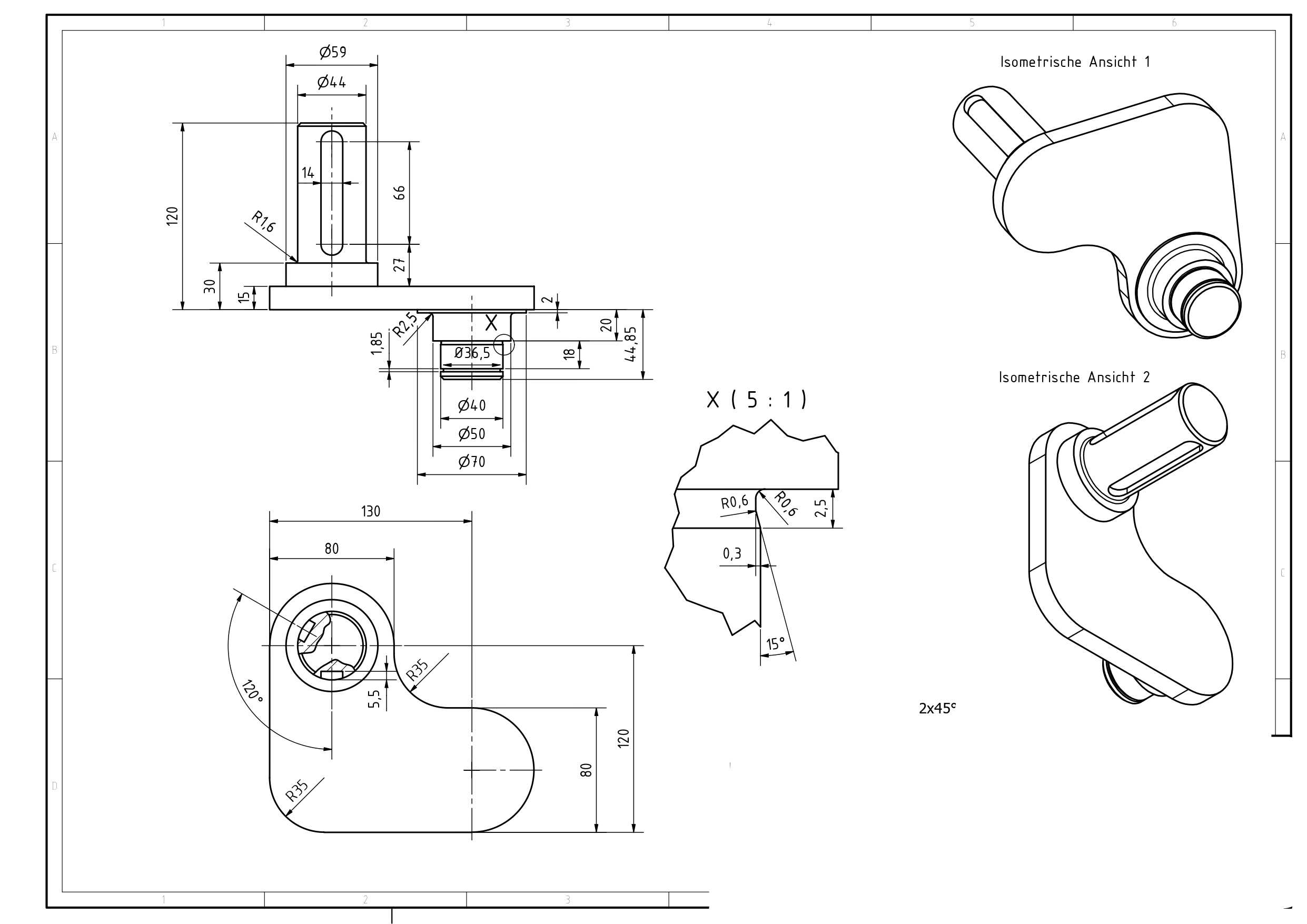

　　建模过程中，主体结构先通过旋转特征做出主轴、偏心轴颈以及底座的基础轮廓，再通过挤压特征切出主轴上的键槽、底座上的安装避让面，后续的镜像、阵列特征用来处理对称位置的圆角、倒角结构，所有孔位、倒角的尺寸都参考通用机械设计的公差标准，倒角尺寸控制在C1到C2之间，既可以去除加工后的锐边毛刺，也不会因为倒角过大影响轴肩的定位精度；圆角尺寸根据不同部位的应力水平做了区分，应力集中的根部圆角取R3到R5，非配合面的工艺圆角取R1，兼顾结构强度和加工工艺性。

　　实际应用中，这类曲轴结构常见于小型单缸汽油机、低压减压阀的驱动机构、小型空气压缩机的动力端，因为结构紧凑、零件集成度高，不需要额外拼接多个零件就能完成动力传递功能，在小功率动力设备里能有效压缩整体结构尺寸，降低装配难度；设计时需要重点校核偏心距和从动件行程的匹配度，还要核算曲轴在最大扭矩输出时的弯曲变形量，保证变形量在轴承允许的补偿范围内，避免因为轴变形导致轴承早期磨损，同时底座的安装孔位置要和箱体的安装基准做同轴度约束，避免装配后出现曲轴卡滞、转动阻力过大的问题。
