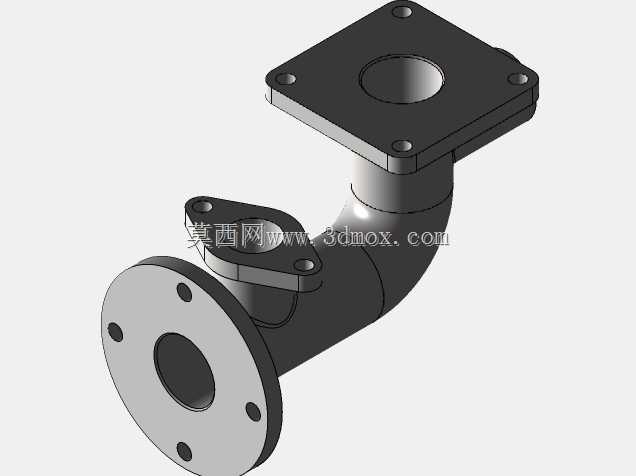

带双法兰连接结构的90度异形弯管

　　在流体输送管路系统、工业设备气路布设、小型液压回路搭建的场景里，这类带双法兰接口的90度弯管是改变介质流向的核心连接件，不同于普通冲压成型的标准弯管，这款弯管在结构上做了针对性的适配设计，能满足特殊安装空间下的管路对接需求。从实际使用场景来看，这类弯管常应用在设备内部空间局促、管路需要直角转向同时还要兼顾外接附件安装的工况，比如小型动力单元的油路转向、工业除尘设备的风道拐角、实验装置的气路连接部位，相比标准90度弯头，它额外集成了一个侧置的小法兰安装位，不需要在管路上额外开孔焊接接头，就能直接外接测压元件、小型分支管路或者固定支架，减少了管路的焊接点，也就降低了介质泄漏的风险。

　　从功能特性上看，这款弯管的两个主连接端采用了不同的法兰结构，一端是方形带安装孔的法兰盘，四个安装孔对称分布在方形法兰的四个角位，适合和设备壳体上的预制安装面直接对接，方形法兰的密封面做了内凹的沉台设计，安装时可以嵌入配套的密封垫圈，避免垫圈受压移位，保证连接部位的密封性能；另一端是圆形法兰盘，沿圆周均匀分布四个安装孔，适合和标准圆形法兰的管路、阀件对接，圆形法兰的密封面为平面结构，适配常规的平垫圈密封形式。侧置的小法兰结构带有两个对称安装孔，主要用于外接附属元件，这个接口的通径小于主管道通径，不会对主管道内的介质流速造成明显影响。

　　设计思路上，这款弯管的弯曲段采用了渐变曲率的弧形过渡，而不是直角折弯结构，能有效降低介质在转向部位的阻力损失，减少介质对管壁的冲刷，尤其是输送含微小颗粒的流体时，渐变弧形的流道能避免颗粒在拐角处沉积堵塞。弯管的管壁厚度做了等强度设计，弯曲段外侧的壁厚略大于内侧，抵消弯曲成型时外侧壁厚减薄带来的强度下降问题，保证整个弯管的承压能力一致。两个主法兰和弯管主体的连接部位做了圆弧过渡加强，避免应力集中，在管路受振动、压力波动的工况下，连接部位不会出现开裂失效的问题。

　　从安装边界来看，方形法兰端的安装孔中心距适配常见的设备面板安装尺寸，安装时不需要额外做转接板，直接通过螺栓穿过四个角位的安装孔就能固定在设备壁面上，法兰中心的通孔和设备上的管路接口精准对齐；圆形法兰端的安装孔分布圆直径符合常规低压管路的法兰尺寸标准，可以直接和同规格的标准法兰、阀门、泵体出口对接，不需要定制转接件。侧置小法兰的安装面和弯管主体的轴线呈一定角度，外接元件时不会和两端的主连接管路产生空间干涉，安装操作时扳手有足够的操作空间，不需要拆卸周边其他管路就能完成侧接元件的装拆。弯管整体的外形轮廓在三个坐标轴方向的尺寸都做了紧凑化设计，在保证流道通径满足流量要求的前提下，尽可能缩小了弯管的占用空间，适合在设备内部狭窄的安装空间里布设，不会和周边的其他零部件产生碰撞干涉。另外，弯管上的所有安装孔都做了倒角处理，螺栓穿入时不会刮伤螺纹，也能保证螺栓安装后和法兰面垂直，连接受力均匀，不会出现偏载导致的密封失效问题。
