五自由度多关节工业操作机械臂结构

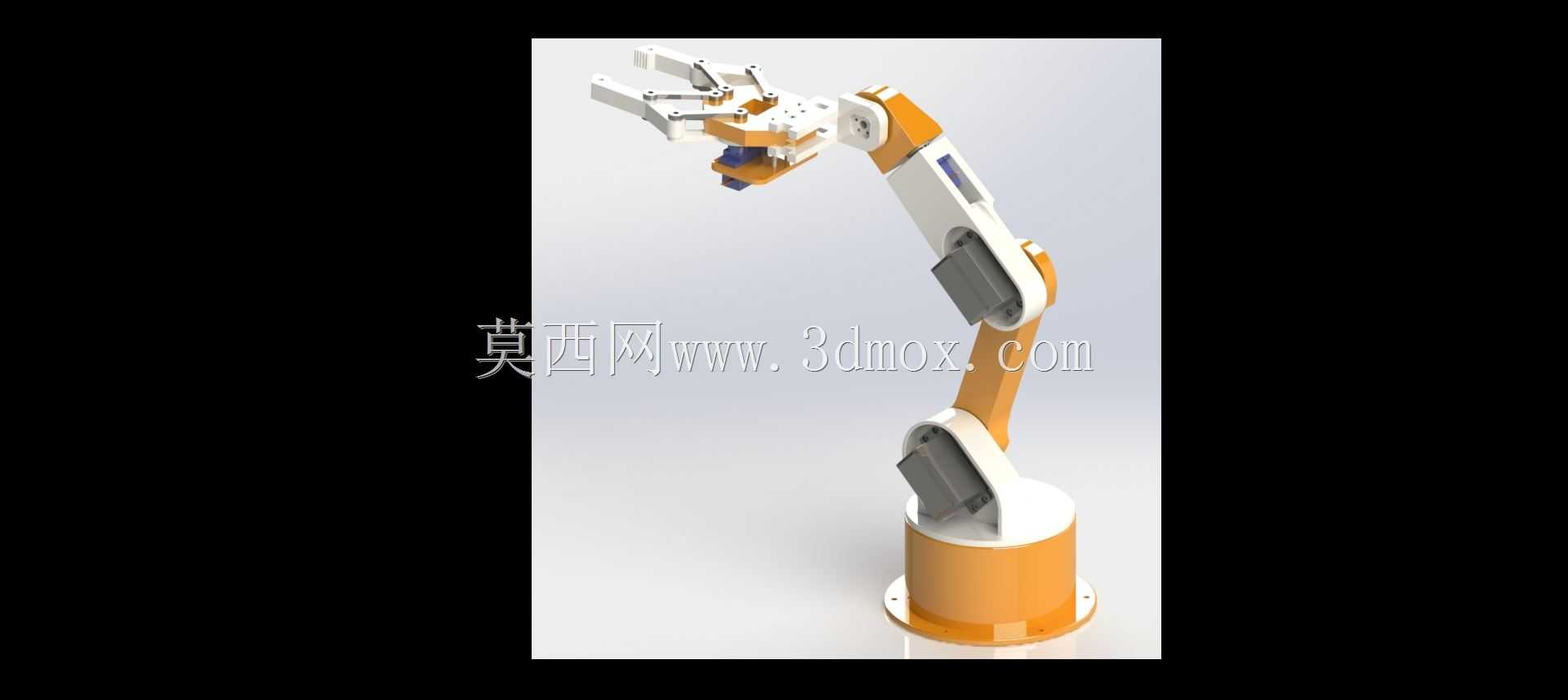

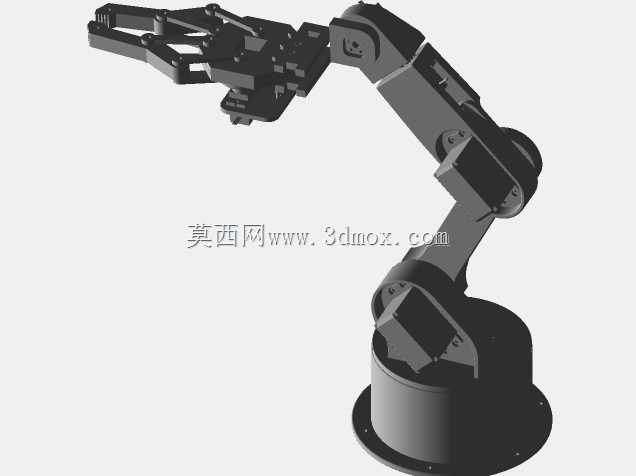

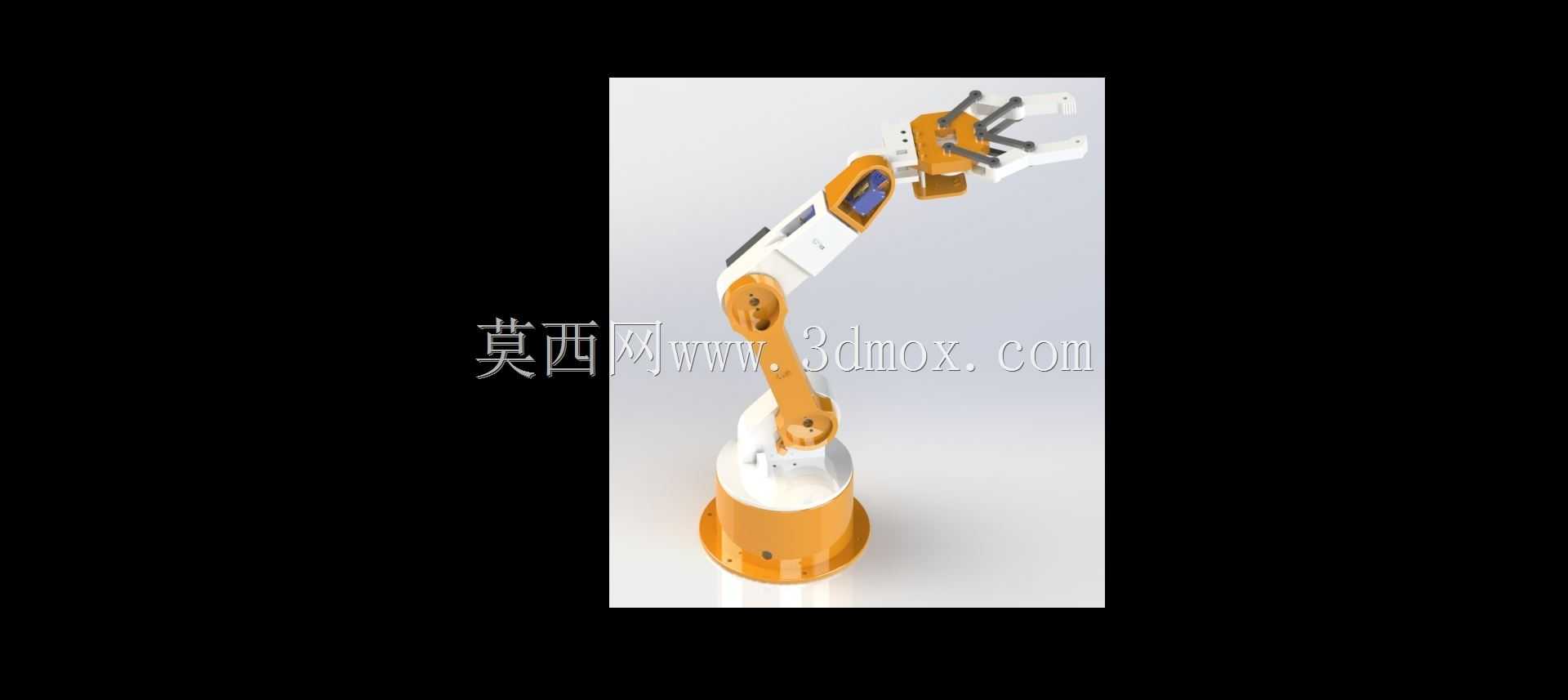

　　这款五自由度关节式操作臂，在轻工装配、教学实训、小型工件分拣场景中适配性极强，区别于大负载六轴工业机器人，它的负载定位在3kg以内的轻量作业范畴，可覆盖桌面级作业半径内的全空间位姿调整需求，日常可完成电子元件插接、小型注塑件取件、教学演示动作编排、实验室样品转运这类对重复定位精度有要求，但负载需求不高的作业任务。从结构设计逻辑来看，整机采用串联关节布局，从底部回转基座开始，依次设置腰转关节、大臂俯仰关节、小臂俯仰关节、腕部旋转关节、末端夹爪开合执行端，五个自由度的组合刚好规避了六轴机器人的冗余自由度设计，在满足常规作业位姿可达性的前提下，大幅降低了关节传动链的复杂度，每个关节的传动副都做了模块化拆分，基座内部预留了伺服驱动板、

　　走线槽的安装空间，所有动力线缆都从关节内部的中空走线孔穿过，避免外部走线在关节回转过程中出现拉扯、磨损问题，也能减少作业过程中线缆剐蹭周边工装的概率。尺寸边界上，整机直立状态总高度控制在650mm左右，基座安装法兰直径为180mm，安装时只需要在工作台面预留200*200mm的平整安装区域，通过4颗M8的内六角螺栓即可完成基座固定，不需要额外做大型混凝土基础预埋，适配普通铝型材工作台、防静电实训台的安装条件；大臂长度设计为280mm，小臂长度为220mm，加上末端夹爪的100mm伸缩行程，水平方向最大作业半径可以达到620mm，基座腰转关节可实现360度连续回转，大臂俯仰角度范围为-30度到120度，

　　小臂俯仰角度范围为-60度到90度，腕部可实现360度旋转，末端夹爪的开合行程为0-60mm，可夹持规则形状的方形、圆形工件，夹持面预留了防滑橡胶垫的安装槽，可根据接触工件的材质更换不同摩擦系数的垫片，避免夹伤工件表面。从功能特性来看，每个关节都采用伺服电机搭配谐波减速器的传动方案，重复定位精度可以控制在±0.2mm以内，完全满足小型工件的装配、取放精度要求，关节处的限位结构同时做了软件限位和机械硬限位双重防护，当关节运动到极限角度时，机械挡块会先触发限位开关，切断动力输出，避免超程运动导致的关节碰撞、电机堵转问题。设计过程中特意将大臂、小臂的结构件做了等强度优化，通过筋板布局在保证结构刚性的前提下，尽可能降低臂体自身重量，

　　减少关节电机的负载余量要求，臂体外壳采用圆弧过渡设计，没有尖锐的突出棱角，避免作业过程中剐蹭操作人员或者周边设备，基座底部预留了气源接口、通讯接口的安装位，如果末端需要更换气动吸盘、气动夹具等执行元件，不需要额外走外部管线，直接通过基座预留的气路、电路通道即可完成连接。在实际选型适配时，这类五自由度机械臂常被用于职业院校的工业机器人实训教学，因为结构相对简化，学员可以快速理解串联关节机器人的运动学原理，也能完成基础的示教编程、点位运动调试训练；在小型3C电子生产车间，它可以搭配视觉检测模块完成PCB板的上下料、元件分拣，相比人工操作效率提升40%以上，且能长时间保持稳定的作业精度；在一些文创产品、小型工艺品的加工场景中，它还可以更换末端的画笔、激光头，完成简单的图案绘制、浅表面雕刻作业，适配性非常灵活。安装调试阶段需要注意，基座固定时要保证安装面的平面度误差不超过0.1mm，否则长期回转过程中会加剧关节轴承的偏磨，缩短设备使用寿命；关节处的润滑脂加注通道都设计在臂体侧面，日常维护时不需要拆解臂体结构，直接通过注油嘴即可完成润滑维护，降低后期运维的难度。末端执行器的连接法兰采用标准ISO 9409-1-40-4-M6接口，可快速适配市面上主流的小型夹爪、吸盘、喷枪等末端工具，不需要额外做转接法兰的定制加工，缩短产线调整时的换型周期。
