手动杠杆式制砖作业设备结构设计

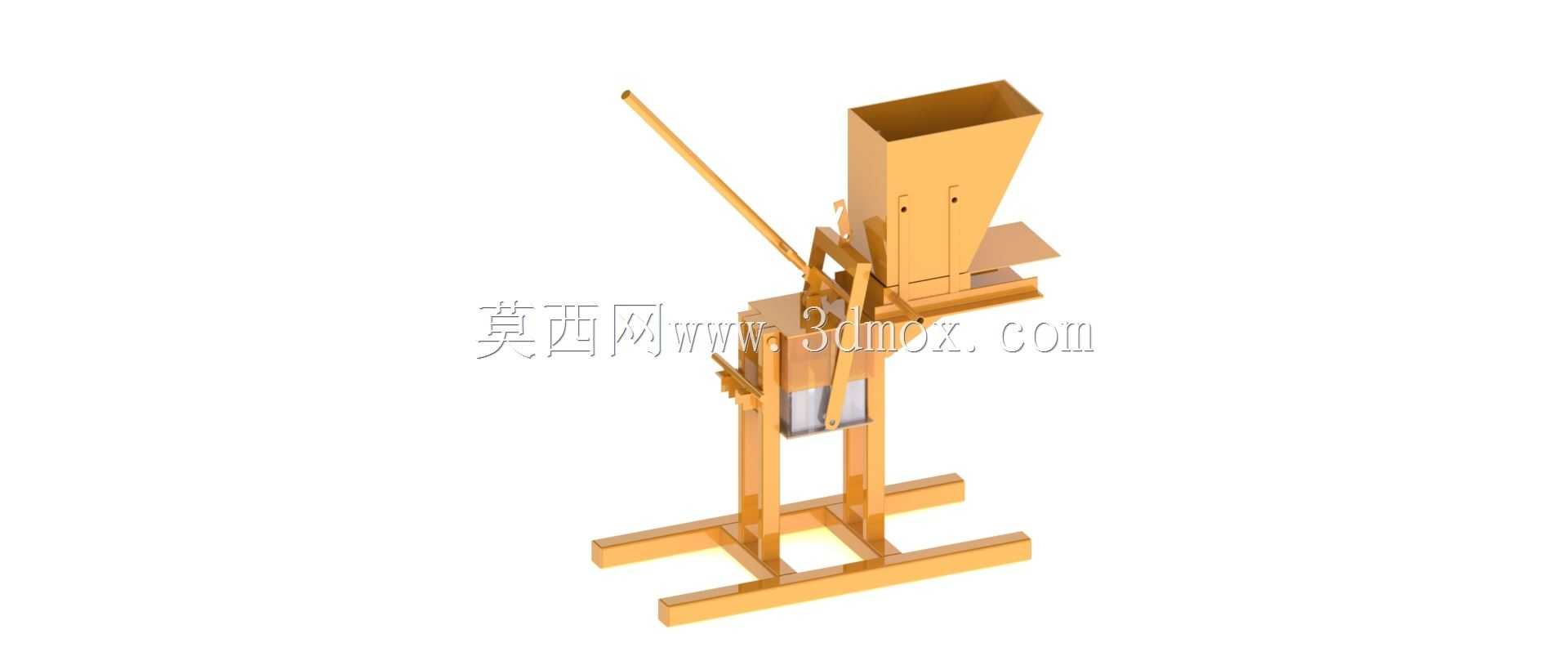

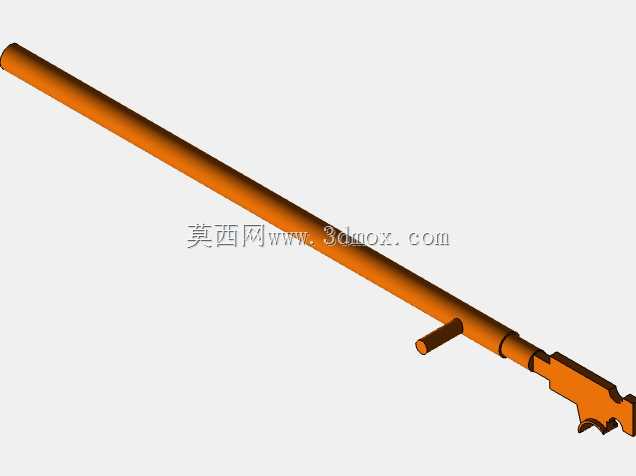

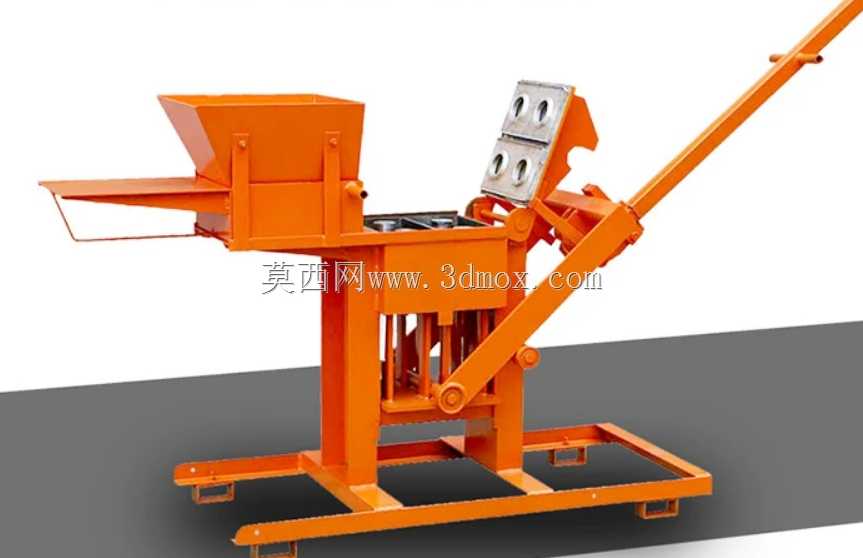

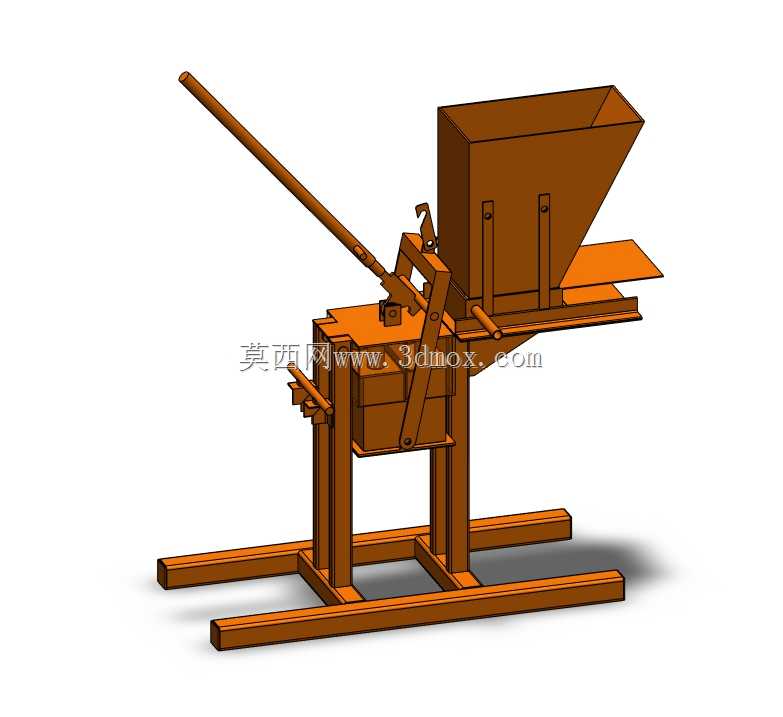

　　在村镇小型建材生产、偏远基建现场临时制砖作业场景中，这类手动压制设备的适配性远高于大型电动制砖装备，无需外接动力源的特性，让它能在无电网覆盖的修路、建房零散作业点直接投入使用，单台设备仅需1-2名操作人员即可完成全套制砖工序，适配小规模非连续生产的作业需求。从结构功能来看，设备核心采用杠杆增力机构，长操作力臂通过铰接支点将操作人员的下压力放大数倍，传递至竖直压合工位，配合上方的敞口料斗完成填料、压制、脱模的连贯动作：料斗设计为上宽下窄的锥形结构，内壁做顺滑过渡处理，拌合好的混凝土或黏土混合料能依靠自重顺畅滑入下方模腔，无需额外辅助拨料结构；模腔与压头的配合间隙控制在0.2-0.3mm区间，既避免压合过程中混合料挤入缝隙造成卡滞，也能保证成型砖坯的边角规整度，压制完成后通过机架上的定位挡块触发脱模动作，成型砖坯可直接从模腔下方托出转移晾晒。

　　设计思路上全程围绕低维护、易加工的核心诉求展开，整体机架采用标准矩形钢管焊接成型，所有铰接点位均采用通销配合耐磨衬套结构，没有复杂的传动组件，日常作业仅需定期在铰接点加注润滑脂即可，易损件仅为压头与模腔的接触工作面，磨损后可直接拆卸更换钢板补焊修复，无需整台设备报废。设备的安装边界控制十分紧凑，底部采用十字形落地支撑脚，整体占地面积不足1.2平方米，作业时无需打膨胀螺栓固定地面，仅需将支撑脚放置在硬化平整的地面即可，操作力臂的最大回转半径控制在1.1米，作业时操作人员站立在设备侧方即可完成全行程操作，不会与周边物料堆放区域产生干涉。

　　从尺寸参数来看，设备整体高度约1.6米，料斗顶部加料口高度适配成年人站立加料的作业姿态，无需抬手过高造成操作疲劳，压头的工作行程设置为180mm，适配常规标准实心砖的厚度尺寸，压制过程中杠杆的力比经过反复校核，操作人员施加15kg左右的下压力即可获得满足砖坯成型要求的压合力，成型后的砖坯密实度可达到自然晾晒后直接砌筑的强度要求，不会出现边角松散、受压碎裂的问题。

　　这类设备的结构逻辑完全贴合零散作业场景的实际需求，没有冗余的功能设计，所有结构件都可采用常规型材加工制作，甚至在具备简单焊接、切割条件的现场即可完成仿制组装，对于三维建模从业者而言，这套模型的装配层级清晰，杠杆铰接的运动副设置、模腔与压头的配合公差选取、机架的受力校核点位都具备很高的参考价值，可作为手动压力类设备结构设计的参考范本，也可直接用于小型建材加工设备的方案迭代基础，建模过程中对焊接机架的焊缝简化处理、活动部件的运动干涉检查思路，也能为同类简易作业设备的建模工作提供实操参考。
