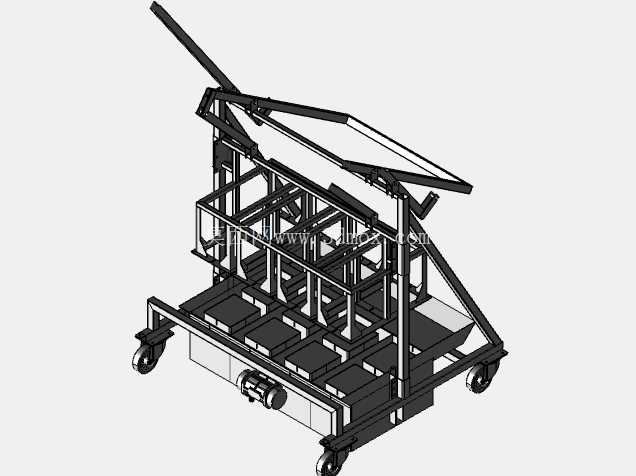

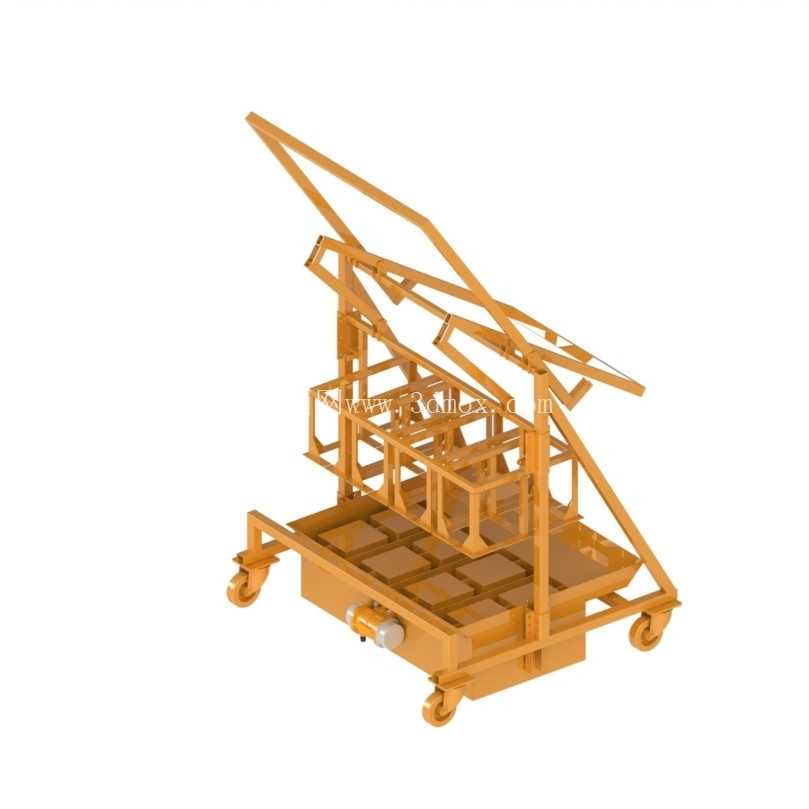

移动式手动杠杆制砖设备结构设计

　　这款手动制砖设备主要面向小规模建材生产、乡村自建房施工、偏远区域零散建材加工场景设计，无需外接电力气源即可完成砖坯压制成型作业，适配无稳定工业供电的野外、乡村作业环境，可完成黏土、粉煤灰、改性渣土等常见制砖原料的压制成型，单次可完成多块标准砖坯的压制作业，作业效率可满足小型施工队的日常用砖需求。设备底部配置四个带锁止结构的脚轮，可在平整硬化场地内灵活推移，作业时锁止脚轮即可固定设备位置，无需额外浇筑安装基础，转场时无需拆解，单人即可推动设备完成短距离移位，适配多点分散作业的施工需求。

　　整体机架采用型钢焊接成型，主受力杠杆臂采用变截面型材设计，在保证杠杆传动比的前提下降低臂架自重，手动操作时的下压力经过两级杠杆放大后传递至压模工位，操作人员无需施加过大的下压力即可达到砖坯成型所需的压制力，降低长时间作业的劳动强度。压模工位采用多模腔并列布局，模腔尺寸匹配常规民用建筑标准砖的外形公差要求，模腔内壁做抛光处理并设计1:50的脱模斜度，压制成型后抬起杠杆臂即可带动上模复位，配合底部的顶出机构可快速完成成型砖坯的脱模取件，减少粘模导致的砖坯边角缺损问题。设备下部设置原料承托平台，可临时堆放待压制的拌合原料，作业时操作人员站在设备侧方即可完成填料、压制、脱模、取坯的全流程操作，无需频繁往返于原料堆和设备之间。

　　设计过程中重点校核了杠杆铰接点的销轴剪切强度，所有铰接位置均配置自润滑衬套，减少长期使用后的铰接间隙，避免压制过程中出现模位偏移导致的砖坯厚度不均问题；机架底部的承重横梁做了加强处理，可承受压制过程中的最大反力，长期使用不会出现机架变形问题。设备整体外形宽度控制在1.2米以内，长度不超过1.8米，高度在展开杠杆臂时为2.2米，收回杠杆臂后高度可降至1.5米以内，可通过常规乡村道路的限宽设施，也可装入普通农用三轮车完成长距离转场。安装时仅需选择平整的硬化地面放置，锁止脚轮后检查各铰接点转动是否顺畅，模腔内是否残留干结原料即可开始作业，无需复杂的安装调试流程。

　　日常维护仅需定期向铰接销轴处加注润滑脂，清理模腔内壁残留的原料结块，检查脚轮的转动灵活性即可，无需专业的设备维护人员，普通施工人员即可完成日常保养作业。设备的压制行程经过优化设计，上模下行至最低位置时的保压行程可保证砖坯的压实密度，避免出现砖坯表层密实内部松散的问题，成型后的砖坯可直接码垛晾晒，无需额外的托板承托，减少配套辅具的投入成本。杠杆臂的操作高度设置在人体工程学合理区间，操作人员站立作业时无需过度弯腰或抬臂，长时间作业的疲劳度更低；侧方的防护框架可避免操作过程中肢体误入模腔区域，降低作业安全风险。料框的边缘做了折边加强处理，填料时不会出现边缘变形漏料的问题，多余的原料可通过料框边缘的导流面回落至承托平台，减少原料浪费。
