桌面级龙门式数控雕刻切割加工设备

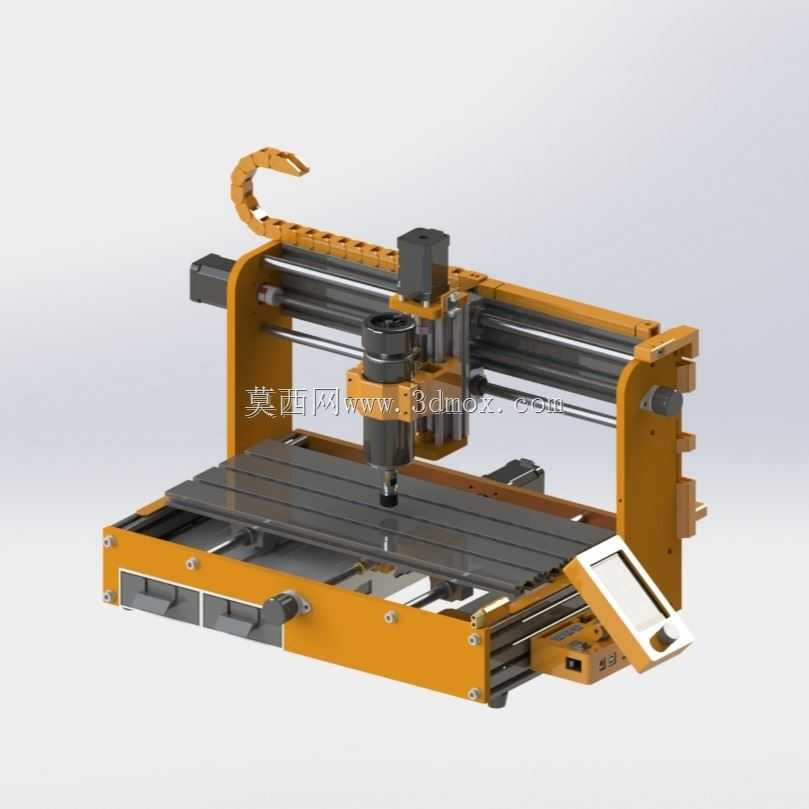

　　这款桌面式数控加工设备采用经典龙门动梁结构布局，整体框架以铝型材配合钣金折弯件搭建，兼顾结构刚性与组装便捷性，适合小批量非标加工场景、个人工作室打样、教学实训以及小型工坊的轻量生产需求。从结构设计逻辑来看，X轴采用双直线导轨配合同步带传动，横跨工作台两侧的立柱做横向运动，导轨安装面经过铣平处理，保证运动直线度，避免加工过程中出现横梁倾斜导致的加工面平整度偏差；Y轴传动布置在工作台两侧，同样采用同步带传动方案，带动龙门整体做前后进给，双轴的传动轮均做了张紧结构设计，可在长期使用出现皮带松弛时快速调整张紧力，无需拆解大量结构件。Z轴采用单导轨加丝杠传动的布局，垂直布置在X轴滑台上，搭载高速电主轴作为加工执行端，

　　主轴夹头适配标准ER系列筒夹，可装夹铣刀、雕刻刀、钻头等多种加工刀具，满足不同工艺的加工需求。工作台采用带T型槽的铝制台面，可配合压块快速固定亚克力、密度板、软铝、PCB板等多种加工材质，台面下方预留了废料收集的空间，加工产生的切屑可顺着槽道滑落，减少台面清理的工作量。设备的拖链采用工程塑料材质，沿X轴横梁侧边布置，所有电机线缆、主轴电源线、控制线均收纳在拖链内，避免运动过程中线缆拉扯磨损，延长线路使用寿命。操作面板倾斜布置在设备前端右侧，符合人体操作习惯，操作人员站在设备正前方即可完成对刀、程序启动、进给速率调整等操作，无需侧身操作面板。从安装边界来看，设备整体占地面积较小，可直接放置在标准工作台面上使用，不需要额外做地基固定，

　　底部预留了可调脚杯安装位，可根据地面平整度调整设备水平，保证工作台面的水平度满足加工精度要求。设备的运动行程覆盖常见小型加工件的尺寸需求，可完成平面雕刻、轮廓切割、浅槽铣削、钻孔等多种加工工序，在广告标识制作、木工小件加工、PCB样板制作、工艺礼品雕刻等场景都能适配。设计过程中对各轴的运动限位做了冗余考虑，两端均设置了硬限位块配合光电限位开关，防止程序出错导致的超程撞机，硬限位块采用橡胶缓冲材质，即使触发硬限位也不会对传动部件造成刚性冲击。主轴部分预留了风冷安装位，可根据加工时长需求加装风冷散热装置，避免长时间高转速运行导致主轴过热烧坏。整体结构的连接部位均采用内六角螺栓配合防松垫圈，在设备持续运行产生振动的工况下，

　　也能避免连接螺栓松动，保证长期使用的结构稳定性。设备的走线全部做了隐藏式处理，外部没有裸露的飞线，既提升了设备整体的整洁度，也避免车间环境中的切屑、灰尘堆积在线路上造成线路老化加速。从加工精度适配性来看，这款设备的传动精度可满足非金属材料以及软质金属的轻切削加工需求，不适合做钢材等硬质材料的重切削加工，选型时需要匹配自身的加工材质与切削量需求，避免超出设备负载运行导致结构变形或者传动部件损坏。Z轴的滑台部分做了配重平衡设计？不，这款小型设备因为Z轴行程较短，运动部件重量较轻，没有额外加装配重，依靠丝杠的自锁性即可保证断电时Z轴不会下滑，同时也简化了整体结构，降低了组装与维护的难度。设备的驱动电机采用步进电机，配合细分驱动器可实现平稳的低速进给，在雕刻小尺寸精细图案时也能保证进给平稳，不会出现卡顿导致的刀纹不均问题。
