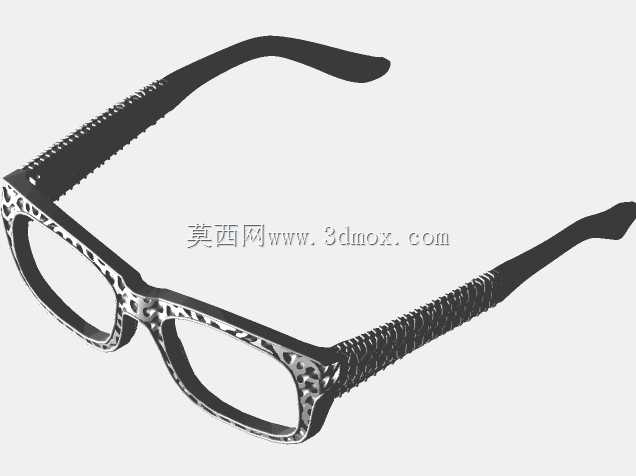

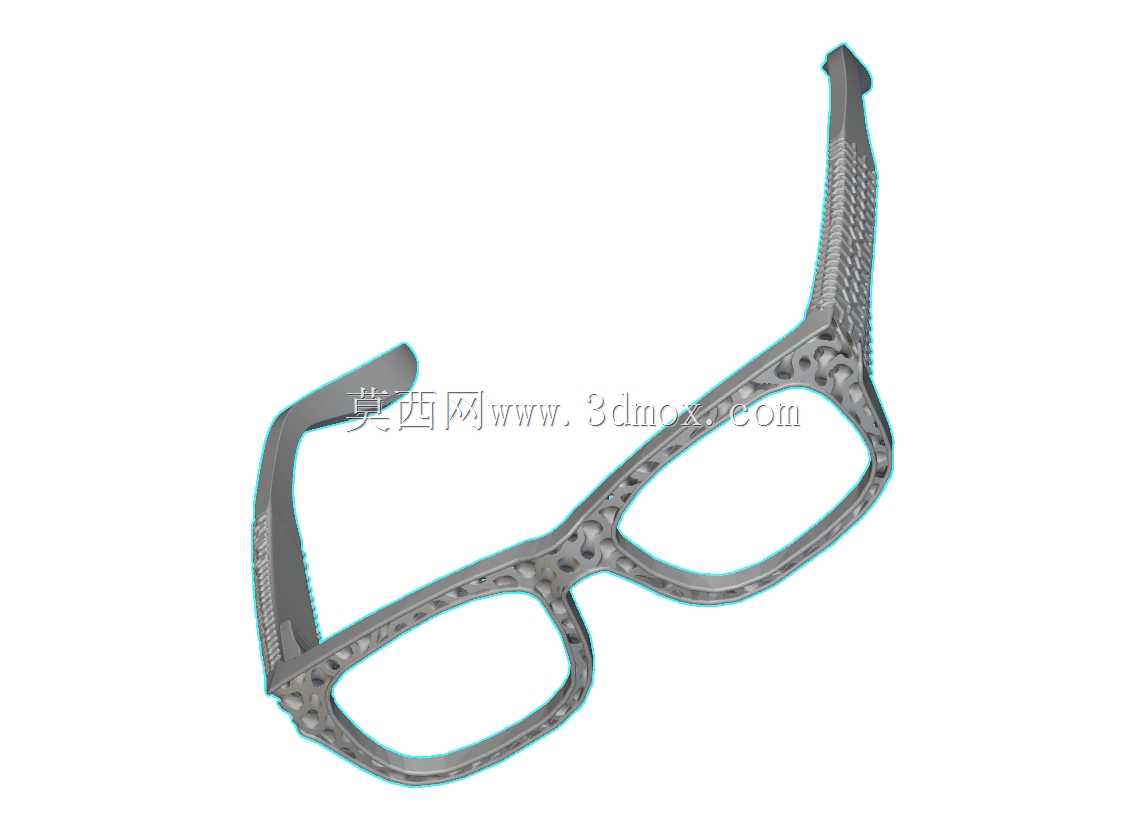

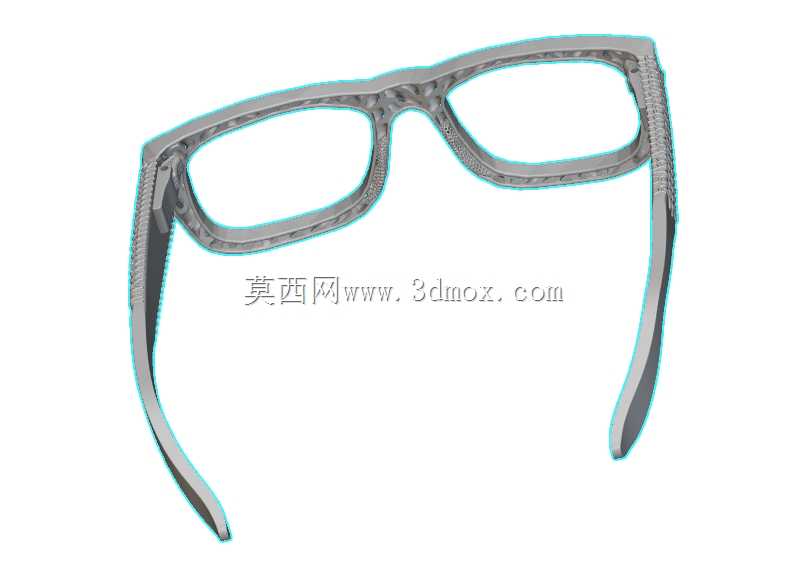

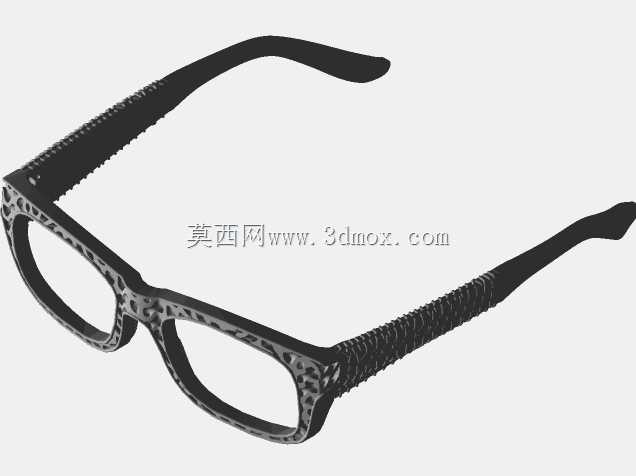

融合菱形与Voronoi晶格的轻量化眼镜框架

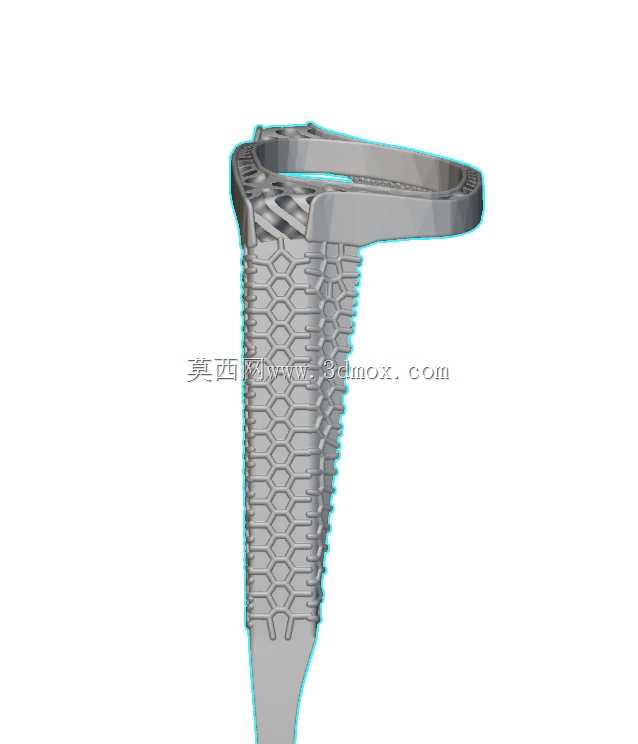

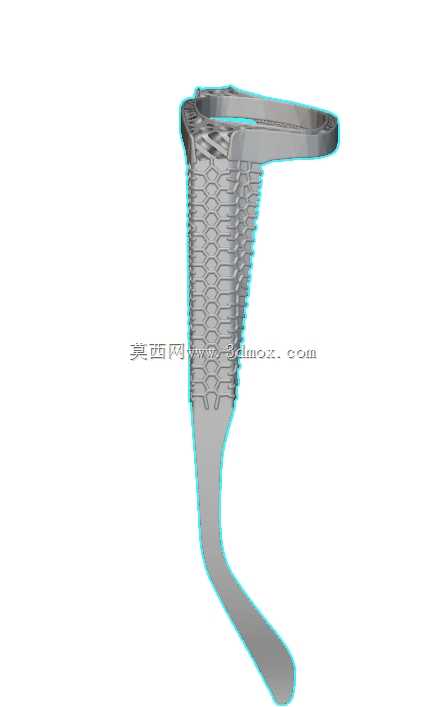

　　日常佩戴场景中，传统实心注塑眼镜架长期存在鼻梁压痕、镜腿夹脸、长时间佩戴闷热的痛点，这款晶格结构眼镜架的设计核心，就是从结构力学层面平衡佩戴舒适度与框架结构强度，跳出传统实心镜框的材料堆砌思路。从结构设计逻辑来看，镜框整体采用全框式镜圈轮廓，适配常规长方形近视镜片、防蓝光镜片或平光装饰镜片，镜圈内侧预留标准镜片安装卡槽，卡槽深度控制在1.2mm，既保证镜片卡入后不会出现晃动脱落，也不会因为卡槽过深导致镜片边缘应力集中出现崩边问题。镜圈与镜腿的铰接位置保留了标准金属铰链的安装位，安装位周边做了局部晶格密度加强，避免频繁开合镜腿导致铰接位置出现结构断裂，这一位置的晶格单元尺寸缩小至常规区域的60%，壁厚提升0.3mm，在不增加整体重量的前提下提升铰接位的抗疲劳强度。

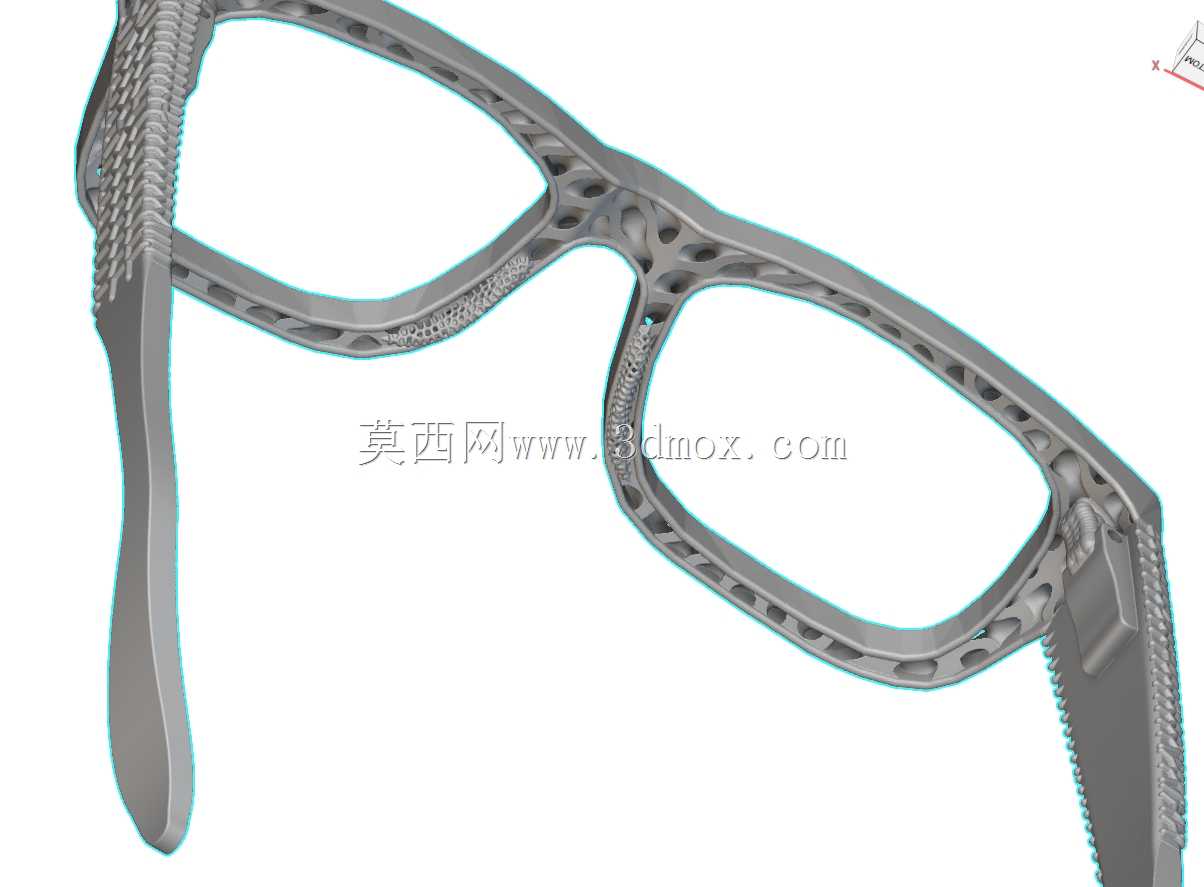

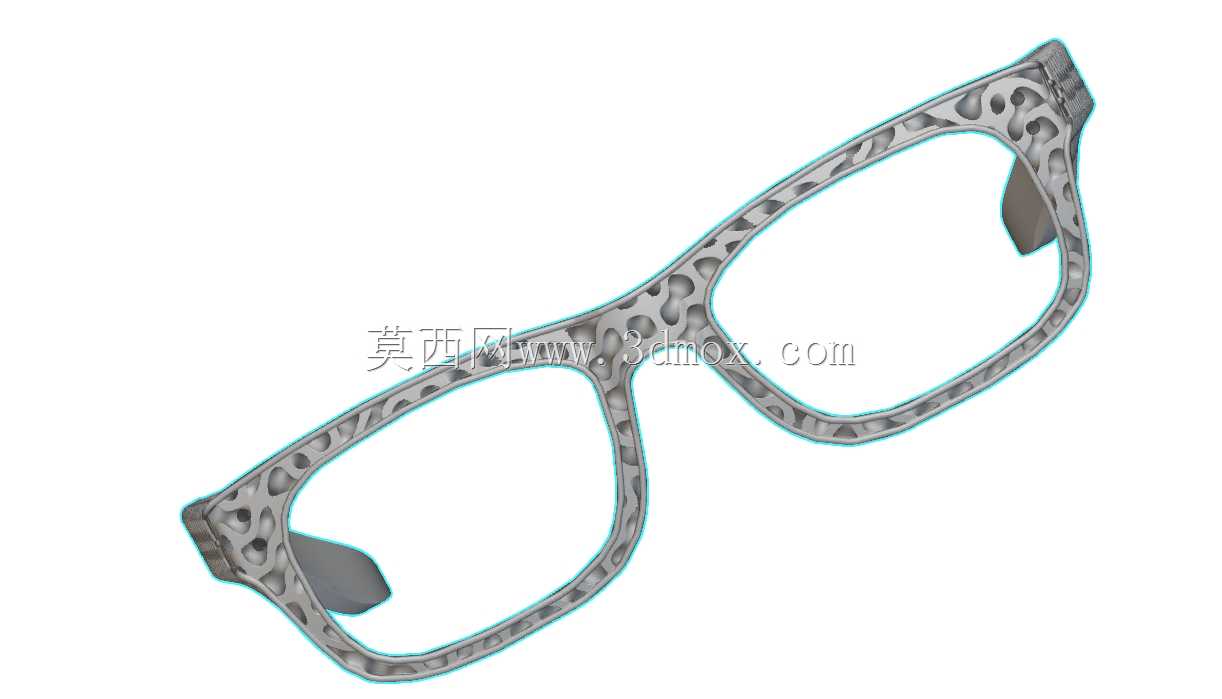

　　设计过程中没有采用单一的晶格构型，而是根据镜框不同位置的受力特性匹配对应的晶格结构：镜圈上沿、鼻梁桥位置是日常佩戴、摘戴过程中受力最大的区域，采用菱形晶格排布，菱形单元的受力传导路径更直接，能够将鼻梁处的支撑力、镜腿的夹持力均匀分散到整个镜圈结构，避免局部应力集中；镜圈下沿、镜腿中段区域受力相对较小，采用Voronoi泰森多边形晶格结构，这种仿生构型的孔隙分布更自然，在保证结构刚度的前提下进一步削减材料用量，同时不规则的镂空孔隙能够提升佩戴时的空气流通性，减少夏季佩戴时镜框与皮肤接触位置的积汗问题。

　　从安装边界与尺寸适配来看，镜框整体宽度控制在140mm，单镜圈宽度52mm，镜圈高度36mm，鼻梁桥宽度18mm，镜腿展开总长度145mm，完全符合亚洲人面部尺寸的通用适配范围，不需要额外调整尺寸即可匹配绝大多数成年用户的佩戴需求。镜腿末端做了贴合耳后轮廓的弧形收边，收边位置的晶格做了渐变柔化处理，边缘没有尖锐棱角，避免佩戴时刮蹭皮肤。整个镜框的壁厚控制在1.2mm-1.8mm区间，受力薄弱位置壁厚取上限，非受力区域壁厚取下限，整体重量比同尺寸实心PLA打印镜框降低42%，比传统醋酸纤维板材镜框降低58%，长时间佩戴不会对鼻梁造成明显压迫。

　　从实际应用场景来看，这款结构不仅适用于日常佩戴的光学眼镜架，同样可以适配太阳镜、运动防护眼镜的框架设计，运动场景下使用时，晶格结构的镂空设计能够快速导出运动过程中产生的热量与汗液，同时轻量化的框架不会在运动过程中出现滑落、压鼻梁的问题。针对3D打印生产场景，整个晶格结构的设计做了打印工艺适配，所有晶格单元的最小孔径控制在3mm以上，打印过程中不需要添加额外支撑，打印完成后只需要简单去除底座即可进行后处理，大幅降低生产过程中的后处理成本，不管是FDM工艺打印PLA、PETG材料，还是光固化工艺打印树脂材料，都能够顺利成型，不会出现悬垂位置塌陷、晶格断裂的问题。

　　结构验证阶段，针对镜框的受力场景做了模拟校核：模拟单手摘戴时的单侧受力工况，镜圈最大变形量控制在0.8mm以内，撤去外力后能够完全回弹，不会出现永久变形；模拟1.2米高度跌落至水泥地面的冲击工况，晶格结构能够通过自身的孔隙变形吸收冲击能量，不会出现传统实心镜框常见的铰链位置断裂、镜圈崩裂问题。鼻梁托位置采用一体化晶格设计，不需要额外粘贴硅胶鼻托，晶格表面的微弧度能够自然贴合鼻梁轮廓，长时间佩戴不会留下明显压痕，同时镂空结构能够避免鼻托位置积汗滋生细菌的问题。镜腿的夹持力通过晶格的密度分布进行调整，镜腿靠近铰链位置晶格刚度更高，靠近耳后位置晶格刚度更低，保证佩戴时既有足够的夹持力避免滑落，又不会因为夹持力过大导致太阳穴位置出现压痛感。
