路由器马车可调式定位夹持工装结构

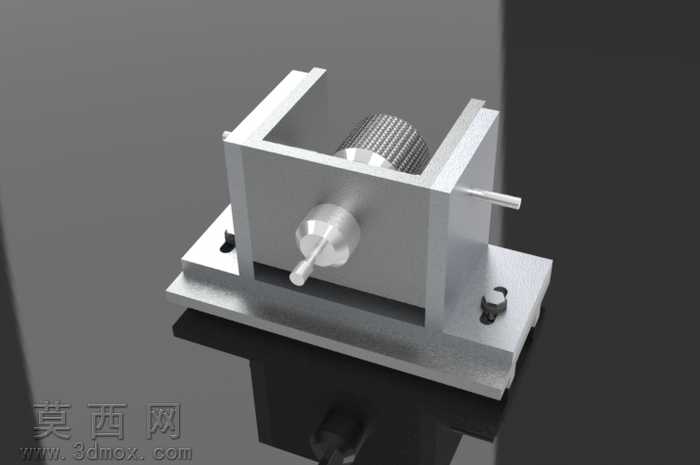

该作品为针对路由器马车加工装配场景设计的手动可调定位夹持工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工公差配合规范，对每一处装配间隙、活动行程都做了精准的参数约束，确保模型可直接对接生产加工环节的工艺需求。渲染阶段采用哑光金属材质搭配工业灰背景布光，通过多光源分层打光凸显金属件的切削质感与装配层次，底座、夹座、调节旋钮等不同部件分别赋予对应材质：底座采用铸铁哑光材质模拟铸造基座的厚重质感，两侧立夹与横向调节杆采用阳极氧化铝合金材质，表面做细微拉丝纹理处理，调节端的滚花旋钮做防滑纹理的细节建模，还原真实手动调节件的触感特征，前端的微调顶针做高光金属质感处理，突出其精密定位的功能属性。结构设计上采用双侧立板形成U型夹持腔体，腔体内部设置滚花支撑辊用于承托圆柱形待加工工件，可适配不同直径的路由器马车轴类部件，侧方伸出的细杆为定位挡销，可根据工件长度调整插入深度实现轴向定位，前端的旋钮式顶紧机构采用螺旋进给结构，旋转旋钮即可推动顶针向前顶紧工件，操作便捷且顶紧力可控，底座通过两个可调节的压紧螺栓实现工装在工作台面的快速固定，底座与夹座之间设置微调垫片，可补偿安装面的平面度误差。设计思路围绕小尺寸通讯零部件的小批量加工定位需求展开，摒弃复杂的气动、液压夹紧结构，全手动操作无需外接动力源，整体结构紧凑小巧，可直接安装在小型台钻、攻丝机的工作台面上，完成路由器马车相关部件的钻孔、攻丝、打磨等工序的定位装夹，各活动部件均做了防脱出结构设计，避免调节过程中零件脱落丢失，滚花辊的转动设计可在装夹后转动工件，无需松夹即可调整工件加工角度，大幅提升小件加工的操作效率，所有棱角处均做了倒角倒圆处理，避免操作过程中划伤操作人员，符合手动工装的安全设计规范。
