Airsoft发射器电池磁吸连接组件结构设计

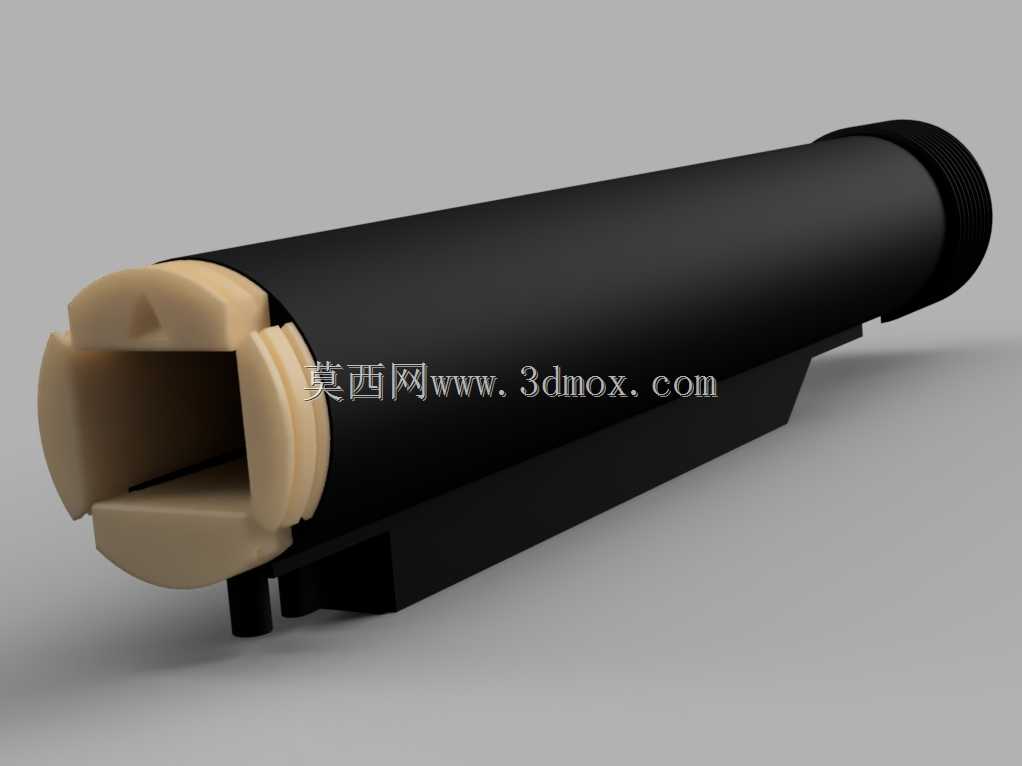

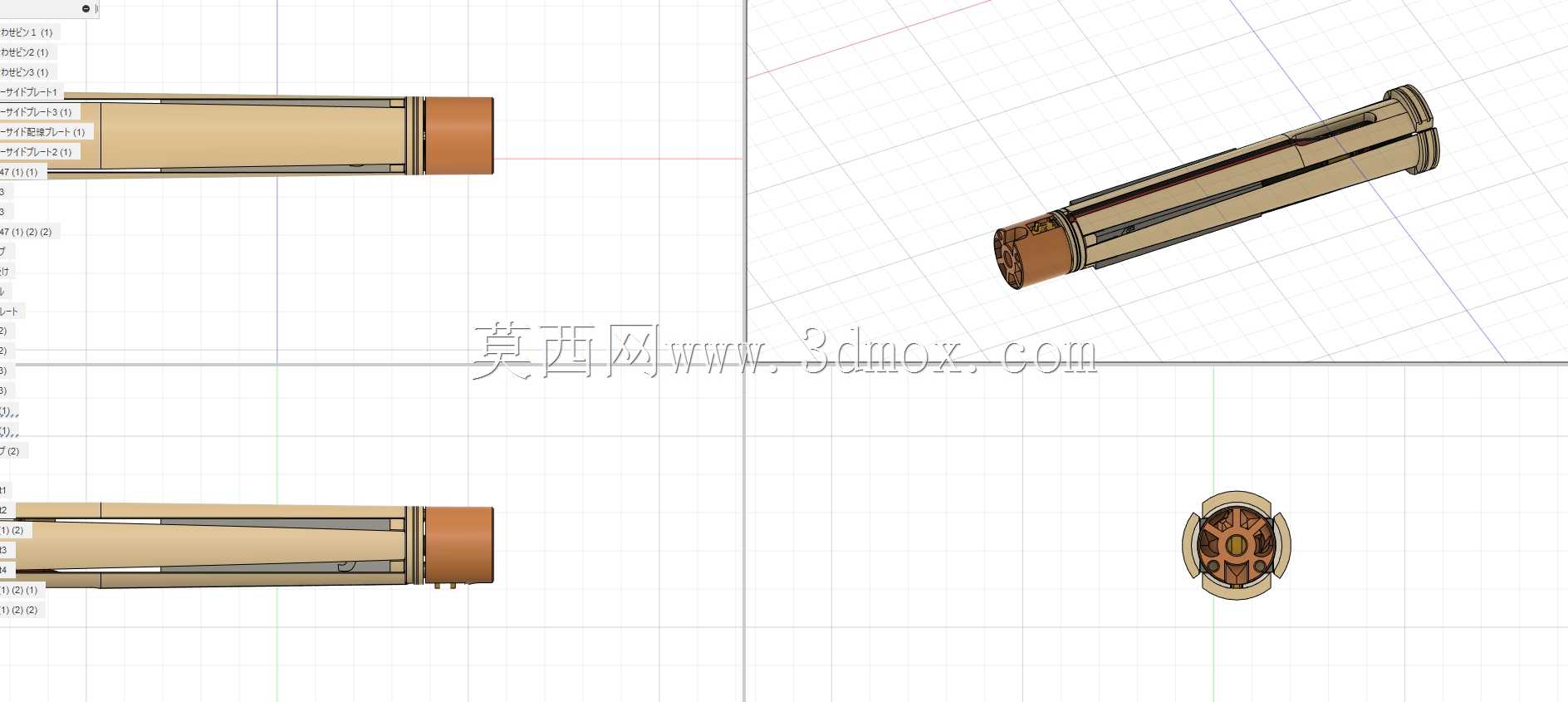

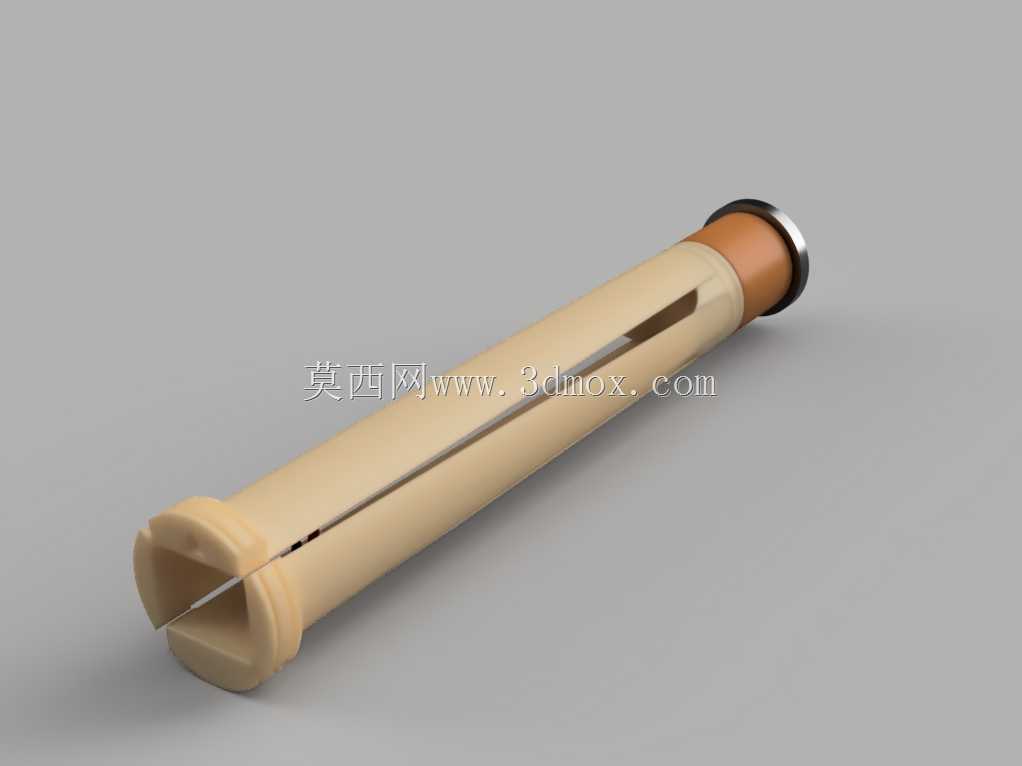

　　这套磁吸式电池连接组件，主要面向Airsoft电动发射器的后座供电改装场景，解决传统插拔式电池连接器在频繁拆装维护、后座冲击工况下接触不良、插针磨损弯折的常见问题。日常下场使用时，发射器每次拆装维护、更换电池都需要反复插拔供电接头，传统XT30、小田宫这类插针式接插件，在多次插拔后容易出现插针氧化、弹性减退，加上发射器击发时的持续后座振动，很容易出现供电瞬断、接触电阻升高导致的发热问题，严重时甚至会因为插针弯折短路烧毁火控电路，这套磁吸结构正是针对这类实际使用痛点做的结构优化。从结构设计逻辑来看，整套组件完全适配Marui NGRS系列发射器的后座仓内部安装边界，整体为同轴圆柱式布局，外层做了定位导向的止口结构，

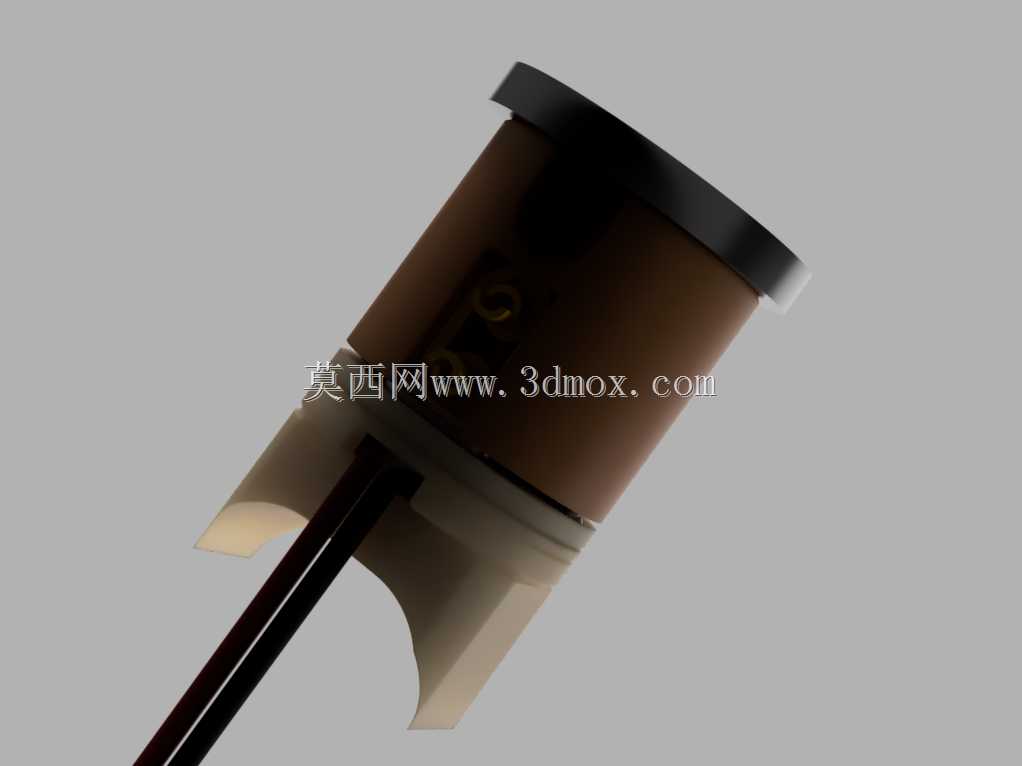

　　安装时不需要刻意对准插针位置，靠磁吸的吸附力就能自动对位吸合，哪怕在昏暗的场地、戴战术手套操作的场景下，也能快速完成电池拆装，不会出现插针怼弯的情况。设计阶段重点考量了软磁铁作为电触点的可行性，常规钕铁硼硬磁材质导电性能一般，而且长期受冲击容易出现镀层脱落、磁粉脱落的问题，软磁材质本身导电率更优，接触电阻更低，同时配合磁吸的正向压力，能保证在持续后座冲击下接触面始终保持足够的接触压力，不会因为振动出现瞬断；当然设计中也预留了pogopin弹簧针的备选安装位，如果软磁触点的接触稳定性在长期测试中达不到预期，可以直接替换为弹簧针接触结构，不需要改动整体外壳的安装尺寸，兼容两种接触方案的装配需求。从安装边界来看，

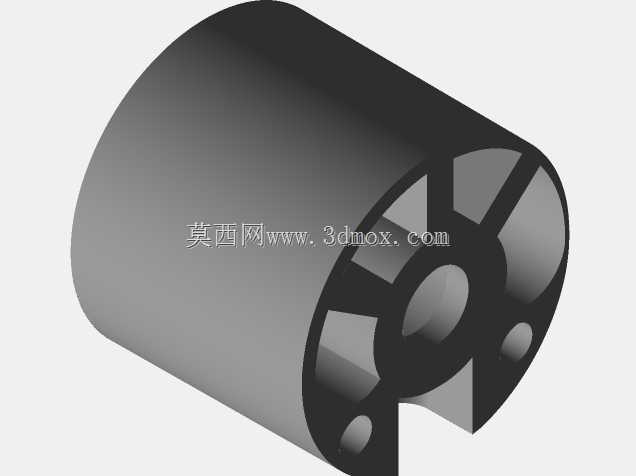

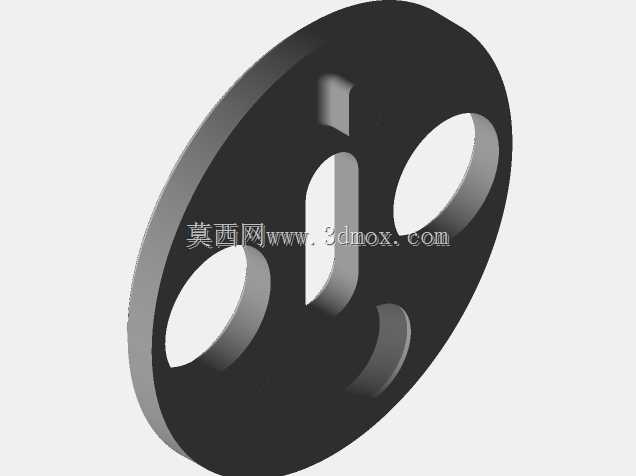

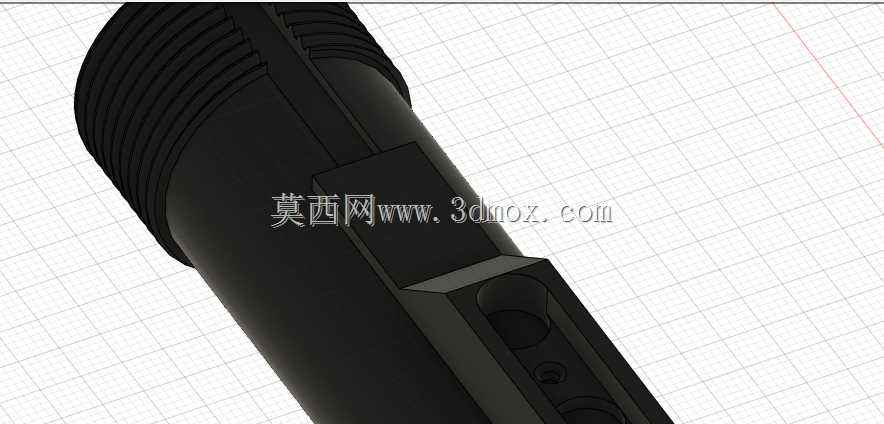

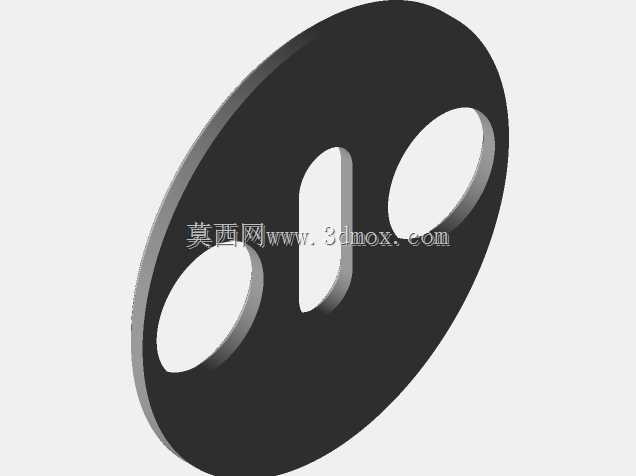

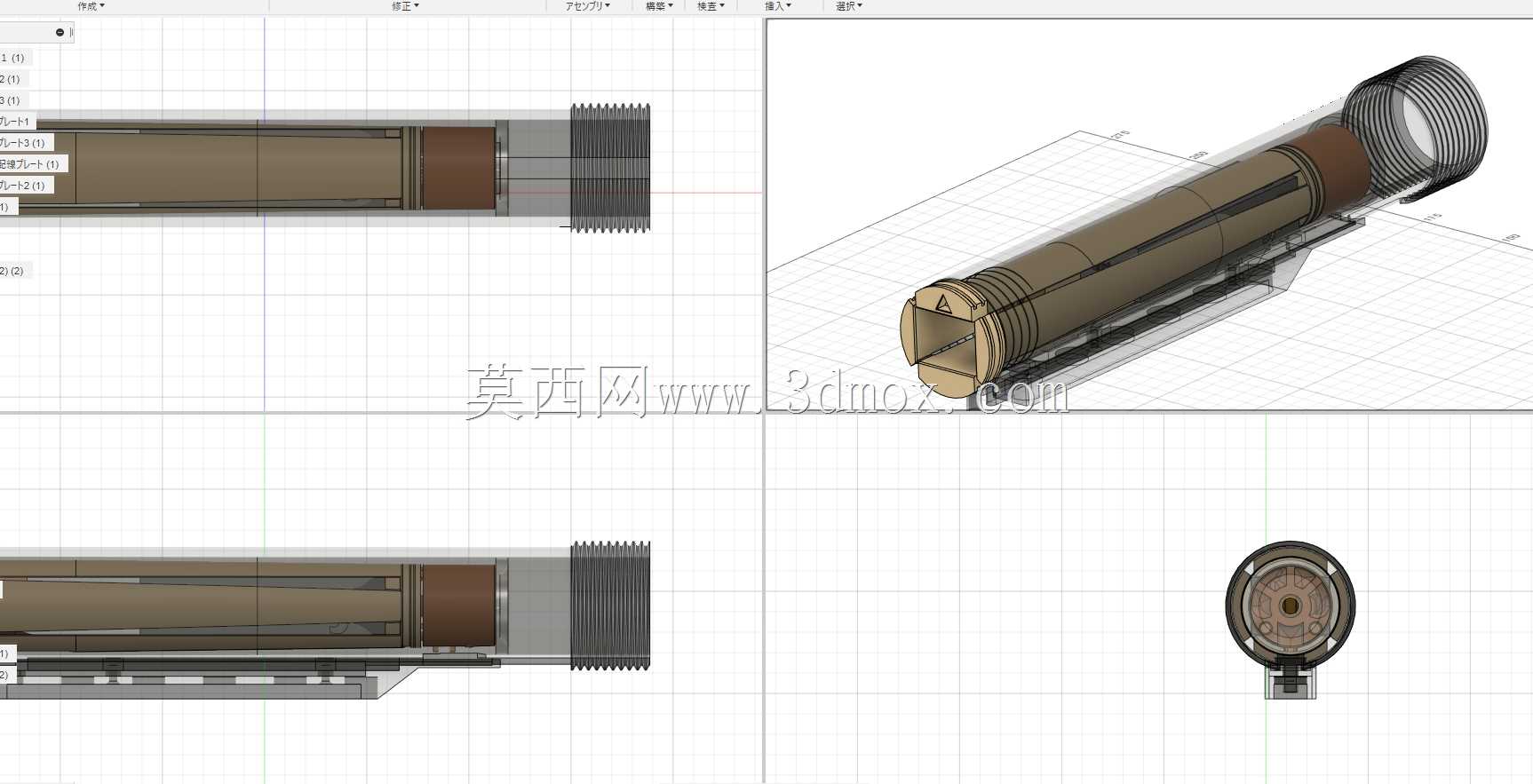

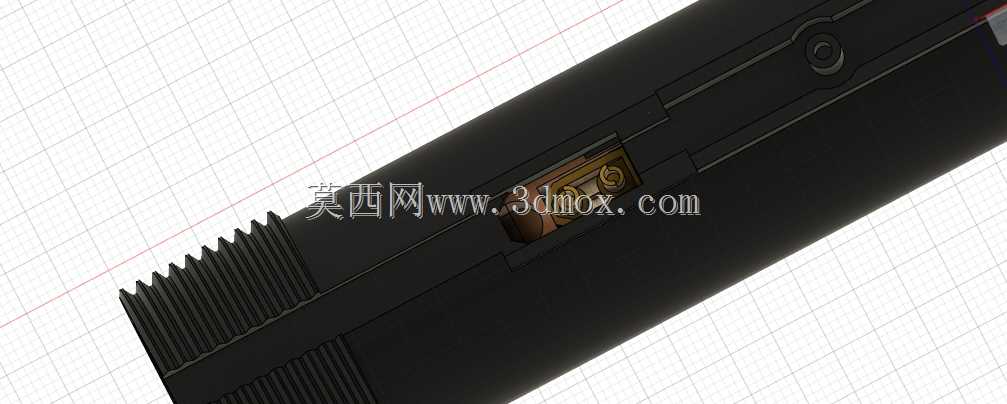

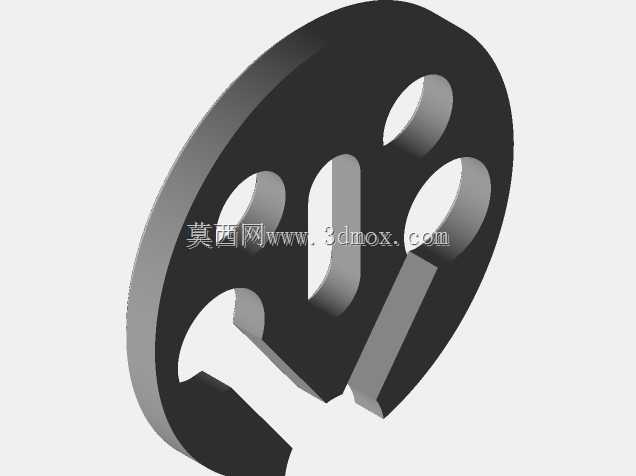

　　整套组件的外径完全适配NGRS后座仓的内孔尺寸，轴向长度也控制在原厂电池仓的预留空间范围内，不需要对发射器外壳做任何切削打磨改装，直接替换原厂的电池接线座就能完成装配，尾部的磁吸端完全藏在后座缓冲行程的安全区间内，不会干涉后座的往复运动，也不会因为后座撞击导致连接松脱。接触面做了防呆的不对称定位缺口，能完全避免正负极接反的问题，哪怕磁吸吸合的时候角度不对，靠定位缺口的限位也没法错位装配，从结构上杜绝了反接短路的风险。外层的绝缘壳体采用耐冲击的工程塑料材质，壁厚控制在1.2mm，既保证了足够的结构强度，能承受击发时的往复冲击，也不会占用过多的仓内空间，给电池走线预留了足够的过线间隙。接触端的磁吸面做了0.1mm的沉台设计，

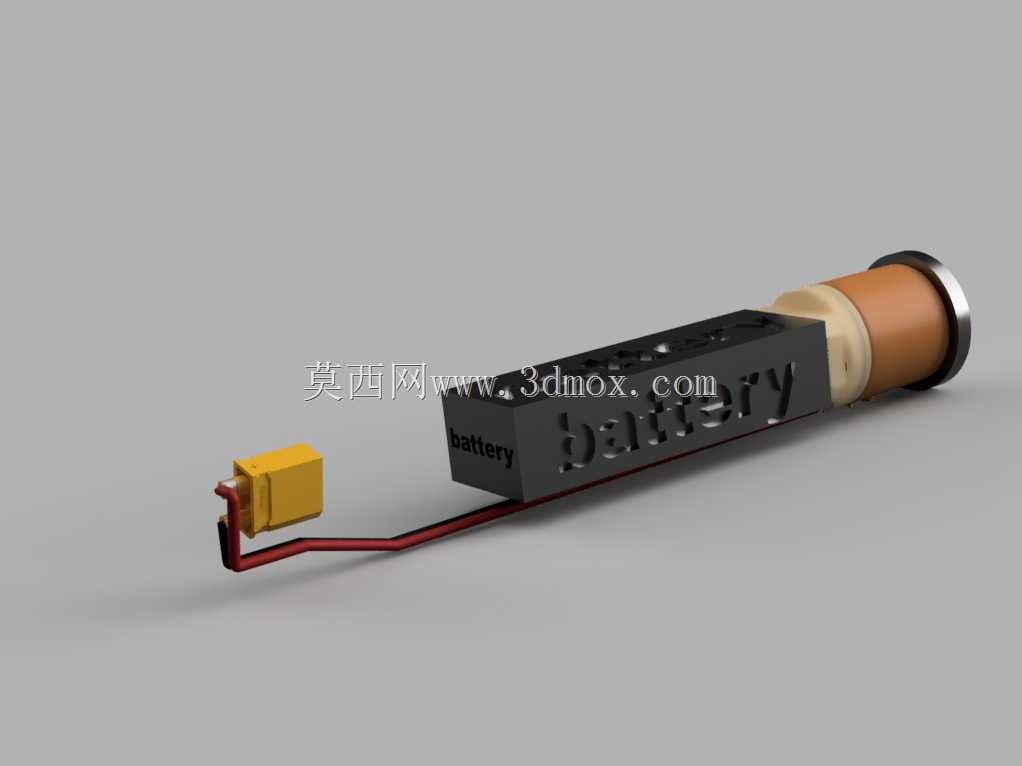

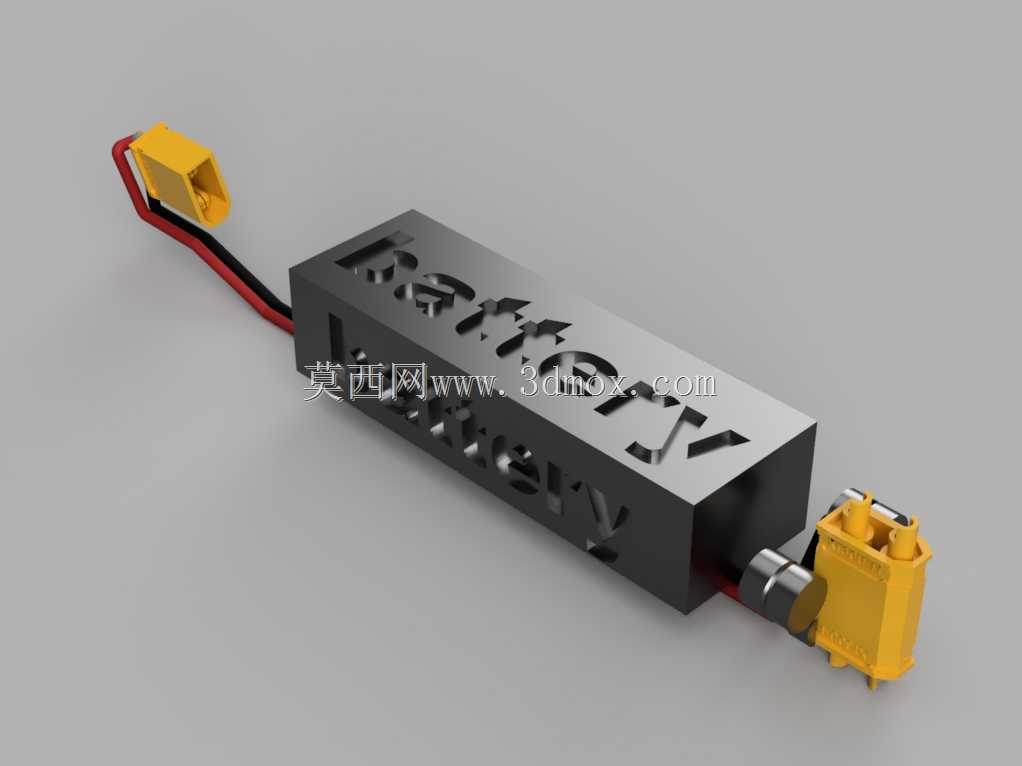

　　吸合后两个接触面完全贴合，没有外露的缝隙，能避免下场时的灰尘、水渍进入接触区域导致的接触不良问题。在实际使用场景中，这套连接组件除了满足日常拆装的便捷性，还能适配不同容量的锂聚合物电池，接触件的载流能力完全覆盖常规电动发射器的峰值电流需求，不会出现大电流放电时触点过热的问题。设计过程中也做了抗冲击的冗余考量，磁吸的吸附力设置在15N左右，既保证正常使用时不会因为后座冲击松脱，也能在需要拆卸电池的时候用合适的力度分开，不会因为吸力过大导致拆卸困难、扯断接线。整套结构没有多余的复杂零件，所有零件都可以通过常规的机加工或者3D打印制作，后期维护更换也非常方便，不需要特殊的工具就能完成拆装。
