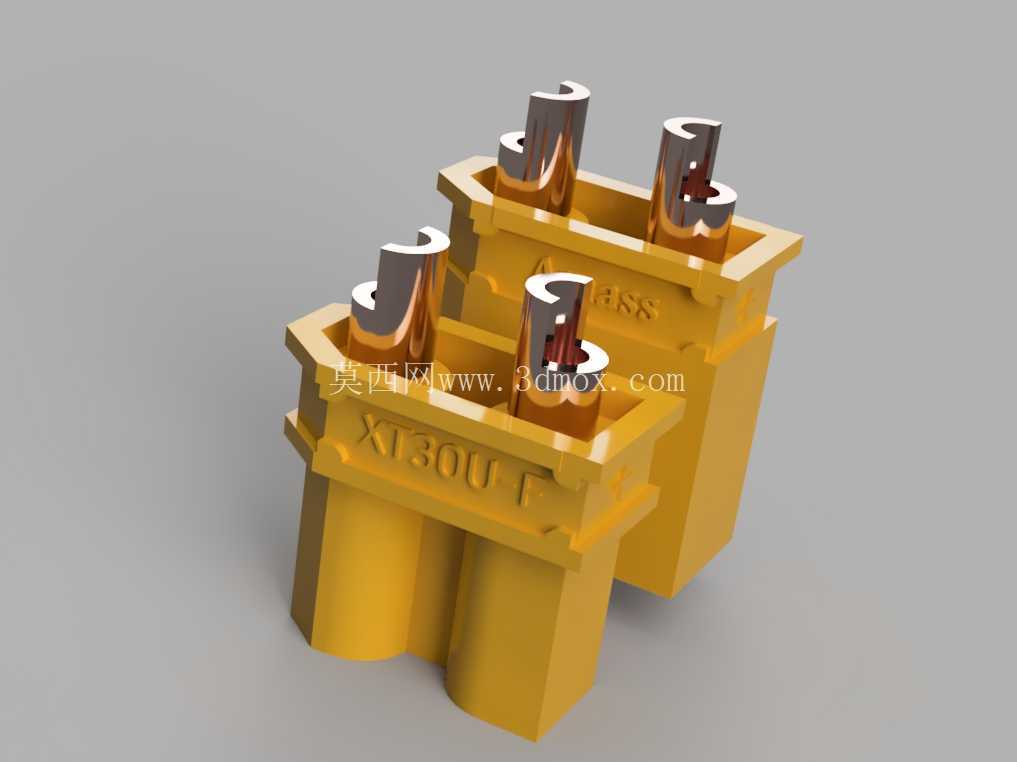

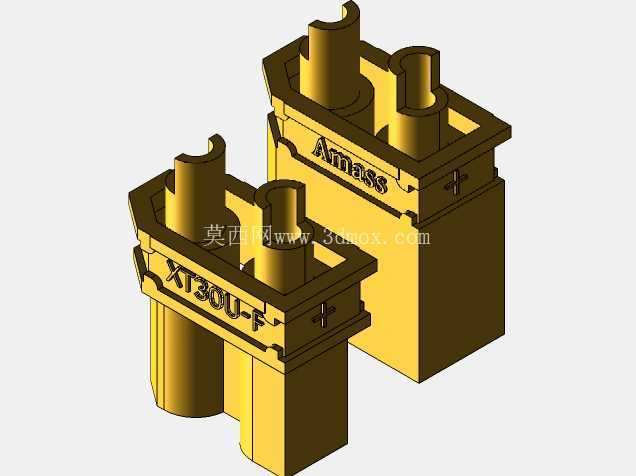

XT30U-F/M电源接插件实测逆向建模

日常做航模动力系统、小型移动机器人供电回路改装时，XT30系列接插件是绕不开的连接部件，不少小功率直流供电设备、便携储能模块的外接输出端也会选用这类接插件做快拆接口。这次建模没有参考官方公开的规范文档，完全是拿手头实际在用的XT30U公母头实物，通过游标卡尺多点测量、轮廓投影拟合的方式逆向搭建的，所有尺寸都对照实物反复校核过，能直接用于结构装配干涉检查、安装位开孔定位。

从实际使用场景来看，这类接插件主要承担30A以内持续电流的回路通断功能，公母头对插后的锁定结构能避免设备震动时出现松脱，接触电阻控制在毫欧级，大电流工况下的发热表现比普通杜邦头、PH2.0端子稳定很多，航模领域常用在锂电池与电调的连接端，小型自动化设备里也会用在分线板与负载模块的快拆接口上，不用每次拆装都拧接线端子，维护效率能提升不少。

建模过程里最先确定的是公母头对插后的配合边界，插针与插孔的过盈量按照实物插拔力的实测值做了对应调整，插针根部的防退卡槽、外壳内侧的定位筋都做了1:1还原，避免装配仿真时出现错位穿模。外壳的外形轮廓完全按照实物测绘，公头外壳的导向倒角、母头外壳的防呆缺口都做了精准复刻，安装时不会出现反插损坏插针的问题。接插件尾部的出线槽尺寸按照常规16AWG硅胶线的线径做了适配，焊线位置的预留空间足够放下焊锡点，不会出现外壳合盖时压到线芯的情况。

考虑到很多使用者会把这个模型用在设备外壳的开孔设计里，建模时特意把接插件的安装固定边界做了单独的基准面提取，公头外露部分的最大截面尺寸、母头插合后的总长度都标注了清晰的参考基准，做面板开孔时直接提取对应轮廓就能生成开孔草图，不用再反复测量实物调整尺寸。插针的导电部分做了单独的实体拆分，后续做电磁仿真、电流热效应分析时可以直接赋予金属材质参数，不用再重新拆分零件。外壳的拔模斜度也按照注塑件的常规工艺做了还原，如果要做接插件的仿制开模，这个模型的分型面提取也能直接作为参考，不用再重新做曲面重构。

实际测绘时发现，不同批次的XT30接插件外壳尺寸会有零点几毫米的公差，建模时取了三次测量的中间值，把公差带控制在普通3D打印的精度范围内，要是做3D打印的定制外壳，直接用这个模型导出的尺寸做配合，装配松紧度刚好合适，不会出现过紧插不进去或者过松容易掉的问题。公母头对插后的总长度、插合处的最大外径都和实物一致，做设备内部布线排布时，可以直接把装配好的接插件模型放进装配体里核对空间，避免出现布线后外壳盖不上的问题。另外接插件侧面的防滑纹理也做了还原，做产品渲染时能体现出真实的质感，不用再后期贴纹理贴图。
