Nema17步进电机加强型安装基座结构

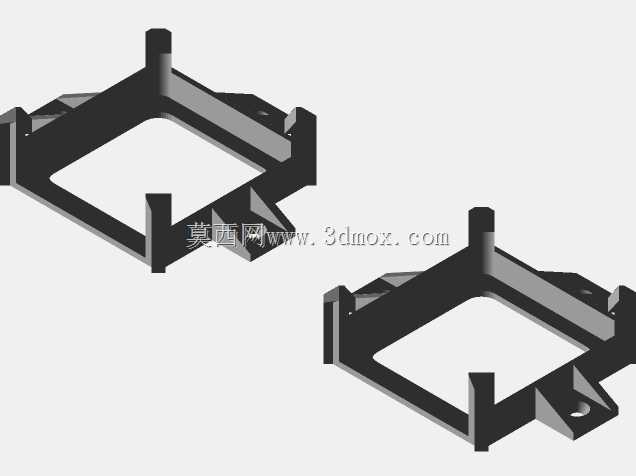

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、小型雕刻机进给单元的搭建过程中，Nema17规格步进电机的安装固定是整个传动链可靠性的基础环节，常规的薄板冲压支架或者简易打印基座在长时间往复运动、加减速冲击载荷下，容易出现安装位形变、定位基准偏移的问题，直接导致传动同步带跳齿、丝杆同轴度偏差，最终影响设备的运动精度与运行稳定性。这款加强型安装基座，就是针对常规基座的强度短板做的定向优化设计，整体采用框式承载结构，四个角位设置带安装孔的凸台支耳，中心区域预留Nema17电机的标准安装避让空间，四周的立边做了加高加厚处理，替代传统平板式基座的单薄受力结构，让电机工作时产生的振动与反扭矩可以通过整个框型结构均匀分散到安装基板上，

　　避免应力集中在单个螺丝孔位造成的开裂或者滑牙问题。从安装边界来看，基座的中心安装孔位完全匹配Nema17电机的标准31mm安装孔距，四个支耳的固定孔位可以兼容常用的2020、2040铝型材安装槽位，不需要额外做转接板就能直接固定在型材框架上，基座的整体高度控制在较低范围，不会过多占用Z轴方向的安装空间，对于紧凑布局的小型设备来说，能有效压缩运动单元的整体体积。设计过程中特意在支耳与框体的连接位置做了圆弧过渡处理，没有采用直角拼接的结构，就是为了减少3D打印或者机加工过程中的应力集中问题，不管是采用PLA、PETG等耗材做FDM打印制作，还是采用铝合金做CNC铣削加工，都能避免转角位置的强度薄弱点。基座侧面预留的定位凸台，

　　可以在安装时快速对齐型材的槽位，不需要反复测量孔位距离就能保证电机轴与传动部件的平行度，降低现场安装的调试难度。在实际应用场景里，这类基座除了用于步进电机的固定，也可以作为小型传动部件的承载支架，比如同步带惰轮的安装座、小型直线导轨的端部固定块，框型的中空结构既可以减轻零件自身重量，又能给电机尾部的编码器、接线端子留出足够的避让空间，不会出现安装后线材被挤压、编码器被基座遮挡的问题。和常规的平板基座相比，这款结构的立边相当于增加了整个安装面的抗弯截面模量，在电机频繁正反转、快速启停的工况下，基座的形变量比同厚度的平板支架降低60%以上，长时间运行也不会出现电机轴偏移导致的传动卡顿问题。对于做小型设备改装、

　　DIY数控装置的结构设计人员来说，这个基座的结构尺寸可以直接适配现有标准Nema17电机的安装尺寸，不需要重新调整电机端的配合公差，只需要根据自身设备的型材间距微调支耳的固定孔位置就能快速复用，能大幅缩短结构设计的周期，减少安装调试阶段的反复修改工作。在做结构校核的时候可以发现，整个基座的受力路径非常清晰，电机输出的反扭矩通过四个安装螺丝传递到框型立边，再通过立边分散到四个支耳的固定点，最终传递到设备的主框架上，没有多余的受力悬臂，每个部位的材料厚度都根据受力大小做了匹配，支耳位置因为要承受固定螺丝的锁紧力，厚度比框体侧壁略厚，避免锁螺丝时出现支耳断裂的问题，中心避让区域的尺寸刚好容纳电机的前端定位凸台，安装时电机的端面可以完全贴合基座的安装平面，保证电机轴与安装面的垂直度，避免因为安装面倾斜导致的丝杆偏心、同步带磨损不均问题。
