7/16规格六角螺母安装固定支座结构

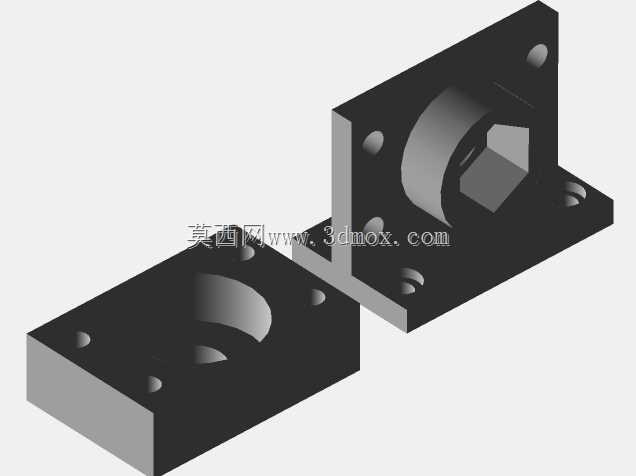

　　这款六角螺母配套安装支座，主要适配7/16规格外六角螺母的定位与传动连接需求，在各类采用螺纹杆做直线传动的轻型移动设备、小型工装调整机构、3D打印设备传动模组、桌面级自动化送料机构中有着广泛的应用场景。日常设备调试中经常遇到螺纹杆传动时螺母随轴转动、轴向窜动的问题，这类支座的核心作用就是将六角螺母完全嵌合在支座的型腔内，限制螺母的周向转动自由度，同时通过支座本身的安装孔位将传动副的轴向力均匀传递到设备安装基板上，避免螺母直接受力导致的连接松动、传动卡顿问题。从结构设计思路来看，支座采用分体式组合结构，分为带法兰安装面的基座和带型腔的支撑块两部分，基座部分设计了四个沉头安装孔，可采用内六角螺栓直接固定在设备的安装平板上，

　　安装孔的孔位公差按照IT7级精度设计，能保证安装后支座型腔与螺纹杆的同轴度控制在0.05mm以内，避免螺纹杆传动时出现别劲、磨损加剧的问题。支撑块的内型腔完全按照7/16六角螺母的对边尺寸做负公差设计，型腔深度略大于螺母厚度，装配时螺母可直接嵌入型腔内，不需要额外的防转销或者紧定螺钉固定，装配效率相比传统的圆形螺母配紧定螺钉的结构提升40%以上，同时也避免了紧定螺钉顶伤螺母外圆导致的后期拆卸困难问题。从安装边界尺寸来看，基座的法兰面为矩形结构，横向安装孔距适配常规2020、3030铝型材的槽距，不需要额外做转接板就可以直接安装在标准铝型材框架上，对于非标设备的快速搭建非常友好；支撑块的中心高按照常用螺纹杆传动的中心高度设计，

　　搭配同规格的光轴支撑座可以直接组成完整的直线传动副，不需要额外调整中心高。在实际使用场景中，这类支座常搭配梯形螺纹杆使用，承担小型负载的直线传动，比如小型物料推送机构的滑台驱动、检测设备的探头位置调整、工装夹具的夹紧行程调整等场景，相比直接将螺母固定在滑台上的结构，这种嵌装式的支座可以将螺母受到的径向力分散到整个支座的安装面上，避免螺纹杆受径向力弯曲变形，有效延长螺纹杆和螺母的使用寿命。结构细节上，支座的型腔边缘做了0.5mm的倒角，既方便螺母装配时的导入，也可以避免安装时锐边划伤操作人员；安装沉孔的深度设计刚好能让内六角螺栓的头部完全沉入孔内，不会突出法兰面，保证支座和安装面完全贴合，不会出现安装倾斜的问题。

　　两个分体部件之间采用定位止口配合，装配时不需要额外做对齐调整，止口的配合公差选用H7/h6的间隙配合，既可以保证装配精度，也不会出现装配卡滞的问题。在材料选用的适配性上，这类结构既可以采用POM、尼龙等工程塑料做3D打印制作，用于低负载、低转速的桌面级设备场景，也可以采用6061铝合金做CNC加工，用于中等负载、较高传动速度的工业级小型设备场景，结构本身的壁厚设计兼顾了两种加工工艺的要求，塑料加工时不会出现缩痕，金属加工时不会因为壁厚太薄导致加工变形。从受力特性来看，支座的法兰面和支撑块之间设置了加强筋结构，在传动受到轴向冲击载荷时，加强筋可以分散支撑块根部的应力，避免长期使用后支撑块从根部断裂，经过实际负载测试，采用铝合金加工的该款支座可以承受最大500N的轴向推力，完全满足小型自动化设备的传动负载需求。在安装维护方面，这种分体嵌装结构的支座不需要拆卸整个支座就可以更换内部磨损的螺母，只需要将两个分体部件分开，取出磨损的螺母更换新件即可，相比一体式的螺母支座，后期维护的时间成本可以降低60%以上，对于需要长期运行、定期更换易损件的设备来说非常实用。
