工程机械夹铲斗作业属具结构设计

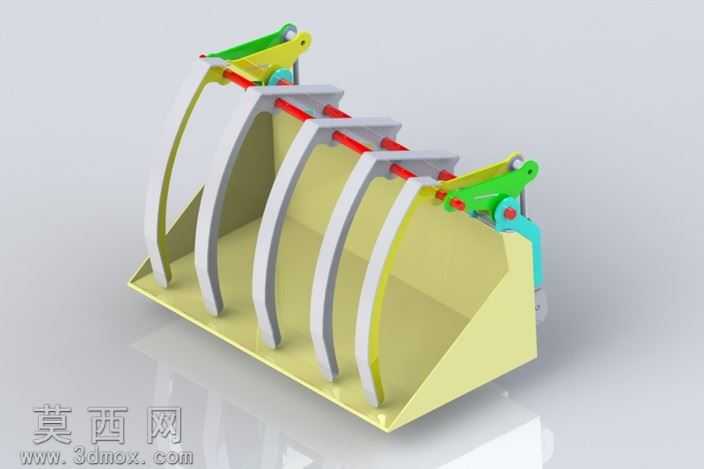

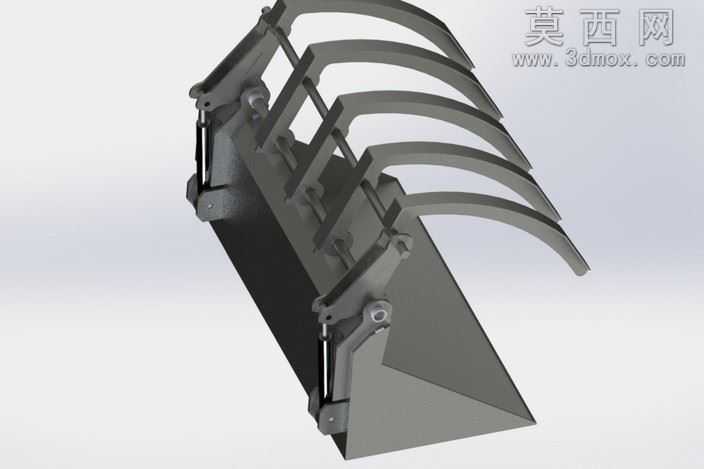

本作品为工程机械配套的夹装式铲斗作业属具，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计的装配公差规范，对每一个零部件的尺寸、装配间隙都做了精准约束，确保各活动部件在虚拟装配状态下无干涉、可顺畅完成预设动作。模型渲染阶段采用了写实工业材质表现方案，铲斗主体承载结构赋予哑光浅黄金属漆材质，还原高强度耐磨钢材的表面质感，夹持臂结构采用浅灰硬质合金材质表现，突出其抗冲击、耐磨损的部件属性，铰接驱动部位分别使用亮绿工程塑料、青蓝金属漆面区分不同功能组件，红色的铰接销轴做了高亮金属质感处理，让整体结构的层级关系一目了然，渲染光影采用柔和的工作室漫反射光源，多角度呈现部件的结构轮廓与装配关系。从结构设计来看，该属具在常规装载铲斗的基础上增设了多组弧形夹持臂，夹持臂通过顶部的横向连杆实现同步联动，两端配置铰接式液压驱动支座，可通过液压动力驱动夹持臂完成开合动作，既保留了普通铲斗的铲装、承载散料的功能，又可通过夹持臂的抱紧动作实现大块物料、不规则物料的抓取与转运，解决了普通铲斗无法稳固夹持异形物料的作业痛点。设计过程中充分考量了部件的受力分布，夹持臂采用弧形变截面结构，在保证夹持强度的同时降低了部件自重，铲斗斗唇做了加厚耐磨处理，适配复杂工况下的铲装作业需求，各铰接点位都预留了标准轴承安装位，可降低作业过程中的转动磨损，延长属具的使用寿命，整体结构兼顾了功能性与工艺可行性，可直接用于工程机械属具的方案验证、结构优化参考。
