400型挖掘机铲斗三维结构设计

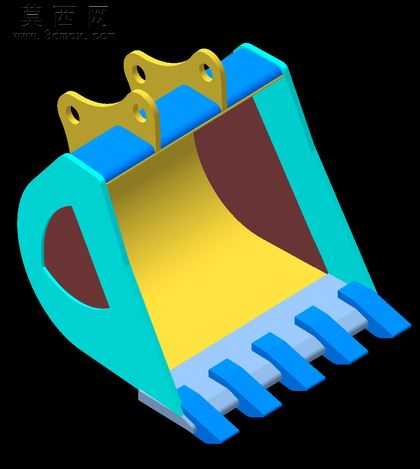

本作品为适配400型挖掘机的铲斗三维建模成果，建模过程围绕工程实际作业需求展开，先通过基准面搭建确立整体尺寸框架，以铲斗的作业容量、安装匹配度为核心基准，先绘制斗体的轮廓草图，通过拉伸、放样、曲面裁剪等操作构建出斗腔的弧形曲面结构，该曲面弧度经过反复调整，既保证物料装载时的充盈率，又能在卸料时让物料依靠自重顺畅滑落，减少残留。斗体侧部设计有弧形加强结构，通过加厚实体与筋条特征结合的方式，强化侧部在偏载作业下的抗形变能力，避免铲斗在挖掘硬质物料时出现侧帮开裂的问题。斗唇部位采用分段式齿座设计，每个斗齿预留了安装定位槽，建模时还原了斗齿与齿座的装配间隙，斗齿做了渐变加厚处理，齿尖部位收窄以提升切入物料的穿透力，齿根部位加宽加厚保证结构强度，同时斗唇与斗齿衔接处做了圆角过渡，减少应力集中。上部的安装耳板严格按照挖掘机小臂的连接尺寸设计，耳板上的铰接孔位置经过同轴度校验，孔位周边做了凸台加厚处理，模拟实际生产中的耐磨衬套安装位，保证铲斗与动臂、连杆连接时的配合精度。材质渲染阶段，斗腔内部赋予亮黄色金属漆材质，还原工程设备常用的涂装效果，侧帮采用青蓝色哑光金属材质区分结构区域，斗齿、安装耳板赋予金属原色的耐磨钢材质，添加细微的磨砂质感模拟钢材表面的处理效果，边缘处做了轻微的倒角高光处理，还原真实金属构件的边缘加工特征。整体建模过程严格遵循工程机械构件的设计逻辑，所有结构特征均对应实际生产中的加工工艺，没有冗余的几何特征，各部位的壁厚、加强筋位置都参考了同类型量产铲斗的参数，既保证模型的视觉还原度，也具备结构设计层面的参考价值，可用于挖掘机作业部件的结构展示、装配模拟以及相关教学演示场景。
