50mm立方规格Neovius多孔晶格结构件

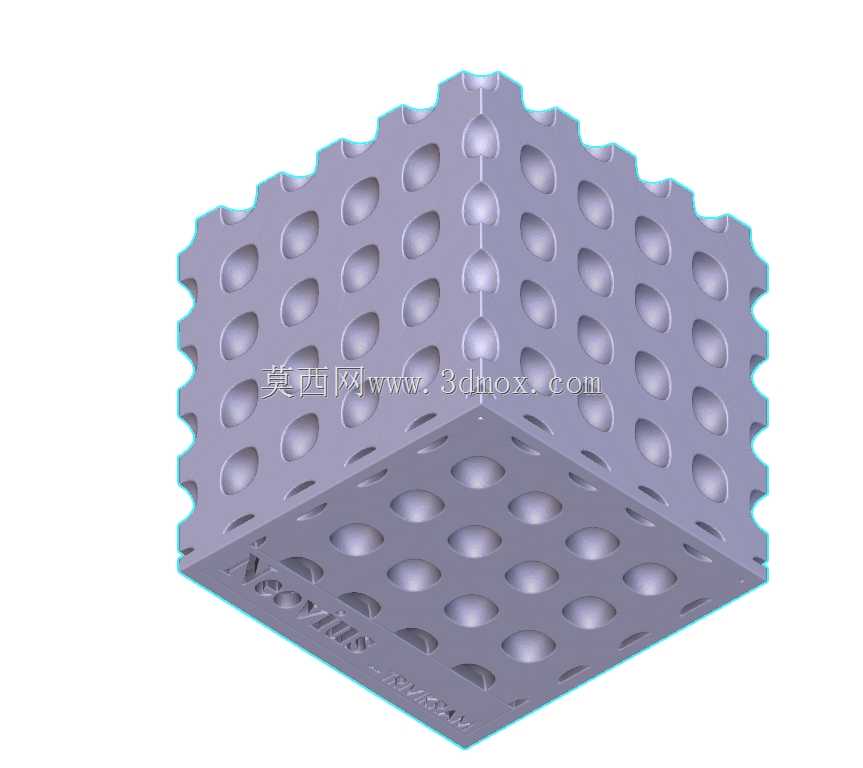

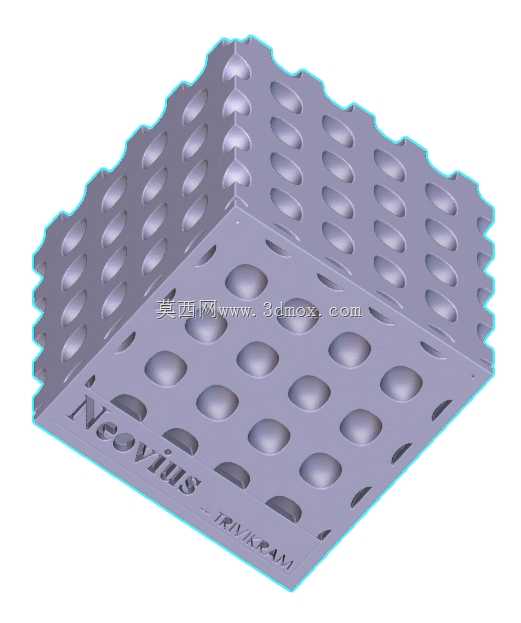

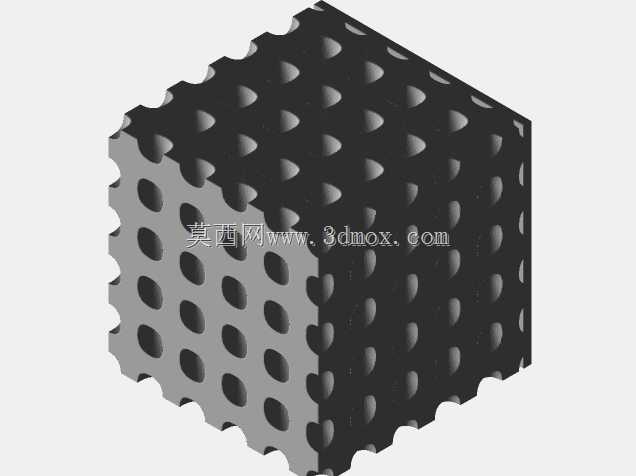

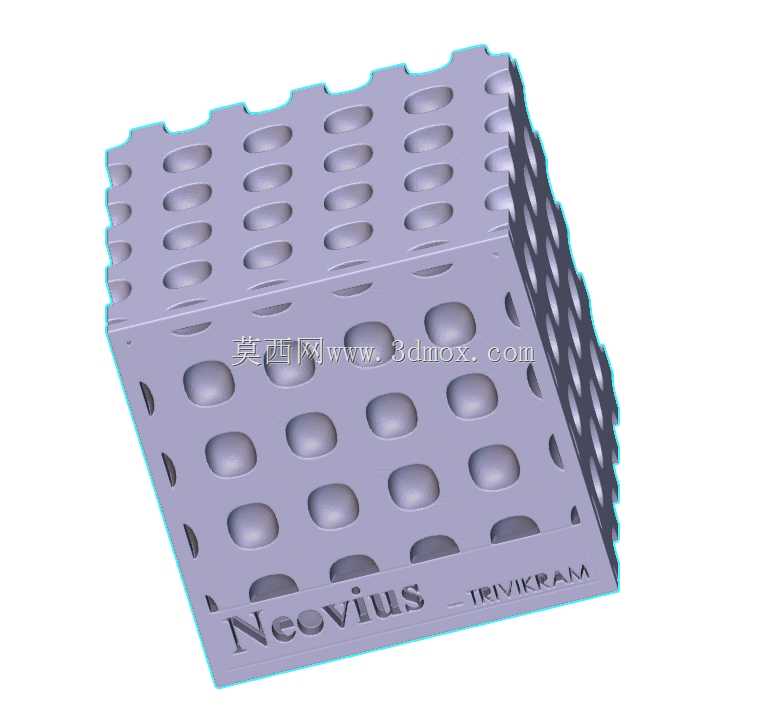

　　在轻量化结构设计领域，周期性多孔晶格的应用早已从航空航天的次承力构件，逐步下沉到工业机器人末端执行器、精密检测设备隔振基座、3D打印随形冷却流道载体、骨科植入物骨整合界面等多个细分场景，Neovius晶格作为三周期极小曲面结构的典型构型，相比常见的Gyroid、Diamond晶格，在相同孔隙率下具备更优的各向同性力学表现，其曲面连续无尖角的特征，也能大幅降低增材制造过程中的应力集中风险，减少打印支撑的添加需求。本次呈现的Neovius晶格结构件，采用505050mm的标准立方边界，整体结构沿X、Y、Z三个正交方向完全对称，单胞尺寸经过反复迭代校准，既保证了孔隙的连通性满足流体介质穿过、骨组织长入的使用需求，又通过曲面壁厚的均匀控制，

　　避免了局部壁厚过薄导致的成型缺陷，或是壁厚过厚带来的重量冗余。从设计逻辑来看，这类晶格结构并非简单的阵列堆砌，首先需要根据目标应用场景的载荷工况确定整体孔隙率，若用于承载类场景，孔隙率通常控制在40%-60%区间，平衡刚度与重量；若用于换热、催化载体场景，孔隙率可提升至70%以上，获得更大的比表面积。设计过程中需要先通过隐函数方程生成单胞曲面，再根据立方边界进行裁剪拼接，重点处理边界处的曲面连续性，避免边界位置出现突变的棱边，否则在承受交变载荷时，边界位置会最先出现疲劳裂纹。实际工程应用中，这类标准立方晶格单元可以作为基础模块，根据不同的安装空间进行阵列拼接，也可以通过布尔运算嵌入到实体零件的内部空腔中，实现零件的局部轻量化，

　　比如在自动化设备的悬臂结构内部填充该晶格，在保证整体刚度满足重复定位精度要求的前提下，能将悬臂的自重降低30%以上，有效减小伺服电机的负载，提升设备的动态响应速度。在增材制造落地层面，该结构的自支撑特性表现优异，除了底部与打印基板接触的平面外，所有悬空曲面的倾斜角度均大于45度，无需额外添加打印支撑，既减少了后处理的工作量，也避免了支撑去除过程中对晶格薄壁结构的损伤。针对不同的使用场景，还可以对该基础晶格进行参数化调整，比如改变单胞尺寸来适配不同的成型工艺精度，调整曲面壁厚来匹配不同材料的力学性能，或是在晶格内部预留流道空间，满足液冷散热的使用需求。需要注意的是，在将该晶格结构用于实际零件设计时，

　　需要在晶格与实体连接的位置设置1-2mm的过渡层，逐步调整过渡区域的孔隙率，避免刚度突变导致的连接位置断裂，同时要根据实际安装的边界条件，对靠近安装面的晶格单元进行局部强化，提升连接位置的承载能力。对于精密隔振场景的应用，该晶格的连续曲面结构能够在承受冲击载荷时通过均匀的曲面变形吸收能量，相比传统的蜂窝、点阵结构，其隔振频段更宽，且不会出现局部压溃失效的问题，长期使用的稳定性更优。在骨科植入物应用场景中，该结构的连通孔隙尺寸可以通过单胞参数调整至适合骨组织长入的300-800μm区间，同时弹性模量可以通过孔隙率调整至与人体皮质骨接近的水平，有效降低应力遮挡效应，提升植入物的长期固定效果。
