HSK80夹头安装工具三维结构设计

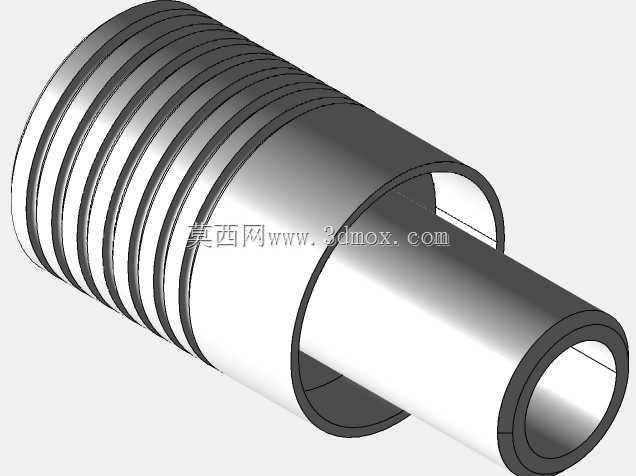

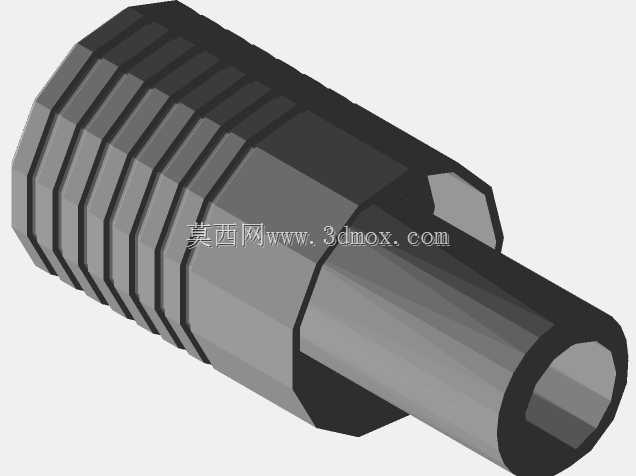

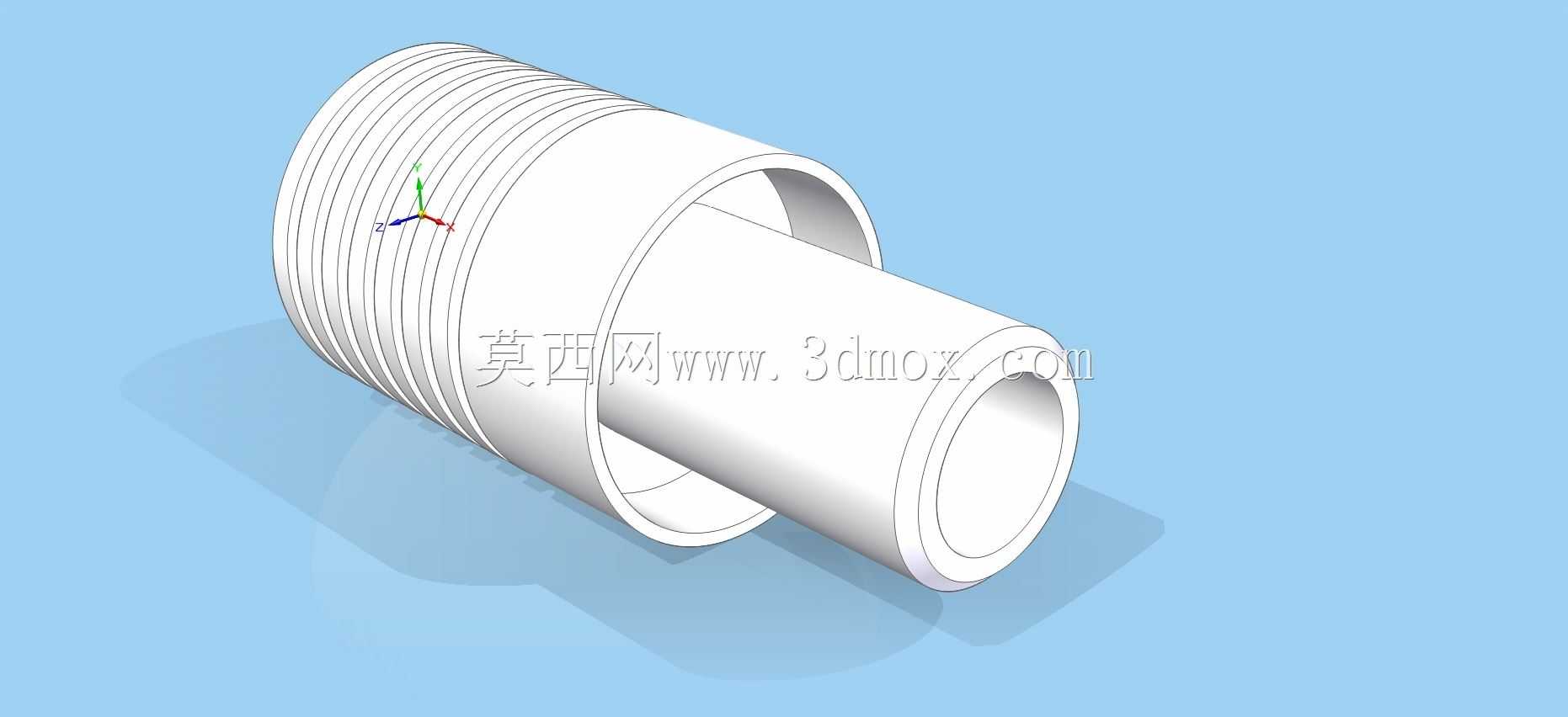

　　在数控加工车间的日常换刀作业场景中，HSK主轴接口的夹头安装精度直接决定了后续切削过程的刀具跳动表现，这款HSK80规格的夹头安装工具，正是针对HSK80主轴配套夹头的锁紧、拆卸工序设计的专用工装，区别于通用敲击类安装工具，其结构完全匹配HSK80接口的锥面、螺纹段尺寸边界，能在安装过程中均匀传递锁紧力，避免夹头或主轴锥面因局部受力出现磕碰、压痕损伤。从结构设计逻辑来看，工具主体采用阶梯轴式布局，一端加工有与HSK80夹头锁紧螺纹完全适配的外螺纹段，螺纹牙型精度按照6g公差带加工，保证与夹头锁紧螺母的旋合顺畅度，不会出现卡滞或滑牙问题；中间段为光轴导向段，外径与HSK80主轴内孔的导向间隙控制在0.02mm以内，

　　安装时能自动找正夹头与主轴的同轴度，避免夹头偏装导致的刀具装夹误差；另一端为受力握持段，表面做滚花处理，方便操作人员手动施加旋转力矩，也可配套扳手进行大扭矩锁紧作业。从安装边界尺寸来看，工具整体长度适配HSK80主轴的端面到夹头锁紧位的深度，螺纹段长度覆盖夹头锁紧螺母的全行程，不会出现旋合长度不足导致的锁紧失效问题；光轴段的外径公差严格匹配HSK接口的锥面小端尺寸，插入过程中不会刮伤主轴内锥面的精密配合面，这一点对于维持HSK主轴的高精度连接特性至关重要——HSK接口作为双面定位的高速主轴接口，锥面的任何微小损伤都会直接导致定位精度下降，在万转以上的高速切削工况下会引发刀具振颤、加工表面质量下降甚至刀具飞出的安全隐患。实际应用中，

　　这款工具主要用于数控铣床、加工中心的HSK80主轴换刀流程，当操作人员更换ER夹头或其他类型HSK80配套夹头时，无需使用铜棒敲击夹头端面，只需将工具螺纹段旋入夹头锁紧螺母，通过导向段的定位引导，平稳将夹头推入主轴锥孔，再旋转握持段带动锁紧螺母达到额定锁紧力矩即可，整个安装过程无冲击载荷，能有效保护主轴和夹头的配合面，延长精密工装的使用寿命。设计过程中，针对车间常见的误操作问题做了结构优化：螺纹段末端做了倒角引导，即使在视线不佳的机床内部操作，也能快速对准夹头螺母的螺纹孔，避免螺纹错扣；光轴与螺纹段的过渡位置做了退刀槽处理，保证螺纹加工到全牙深度，不会出现末端螺纹牙型不完整导致的旋合卡滞；整体采用合金结构钢材质，表面做淬火处理，

　　硬度达到HRC42-48，兼顾耐磨性和韧性，即使频繁使用也不会出现螺纹磨损、轴段变形的问题。不同于市面上通用的安装工具，这款结构的设计完全贴合HSK80接口的尺寸标准，没有多余的结构冗余，整体重量控制在操作人员单手握持舒适的范围内，长时间换刀作业也不会产生明显的手部疲劳；同时工具的外轮廓没有尖锐棱角，所有过渡位置都做了R角处理，避免操作过程中划伤手部或刮碰机床主轴端面的精密端面。在批量加工的生产场景中，这类专用安装工具能大幅缩短换刀辅助时间，同时降低精密主轴、夹头的意外损坏概率，从长期运维角度来看，能有效减少车间在工装损耗、主轴维修上的成本投入。建模过程中，所有配合尺寸都严格遵循HSK80接口的DIN标准规范，螺纹参数、锥度参数、长度边界都和实际工业应用中的通用尺寸保持一致，可直接用于工装加工的参考，也可用于数控加工实训场景的教学演示，帮助操作人员理解HSK接口夹头的安装原理和操作要点，避免不规范操作带来的设备损伤。
