芯片烧录用AVR编程器结构设计

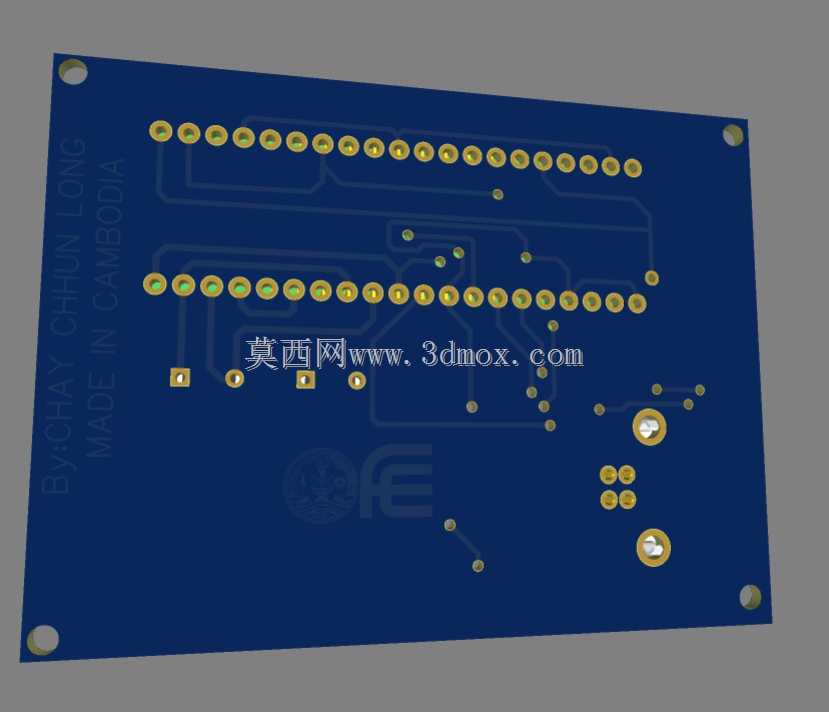

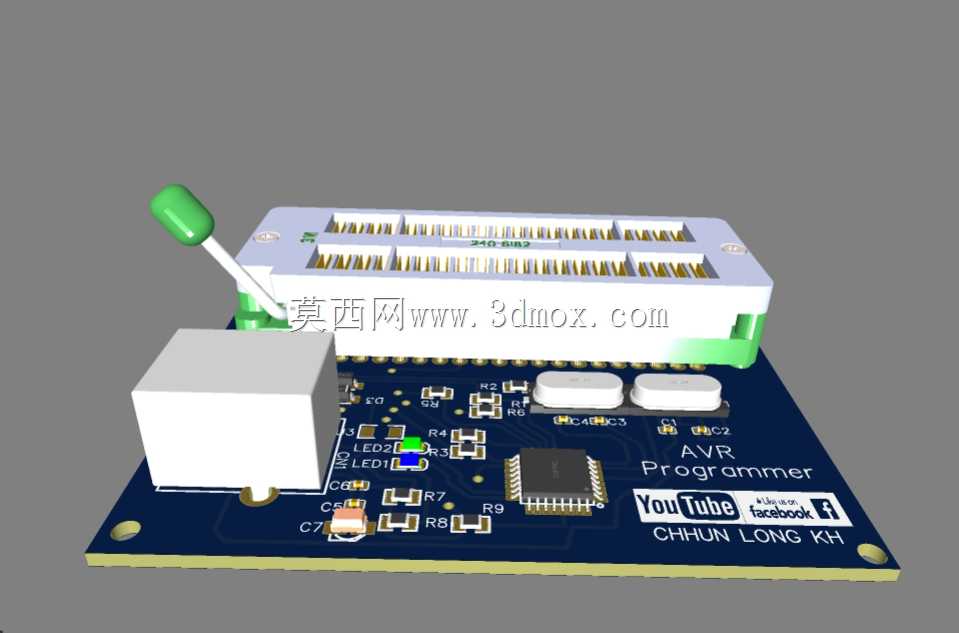

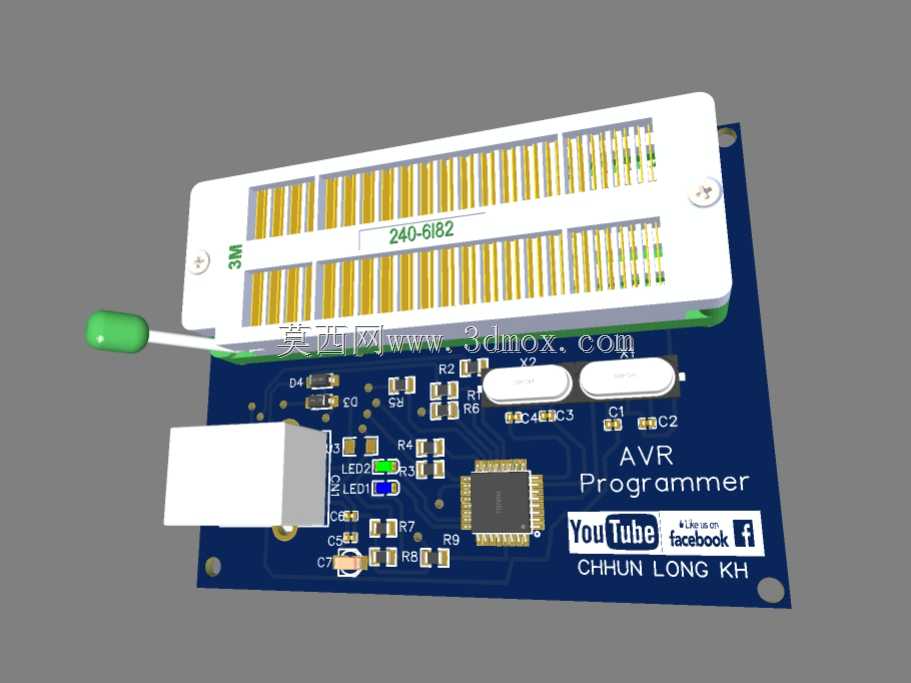

　　在嵌入式硬件开发、小批量电子样机试制、教学实验平台搭建的场景中，这类AVR编程器是完成芯片固件写入的核心工装，区别于量产用的高速烧录台，该款编程器更偏向桌面级开发场景使用，适配直插封装的AVR系列单片机，能满足开发者单次烧录、程序调试阶段的反复擦写需求。从结构设计来看，整个硬件采用双层布局，底层为蓝色FR-4印制电路板作为承载基体，所有电子元器件均采用表面贴装与直插混合的焊接方式排布，板载预留了USB供电与通讯接口的安装位，接口位置突出于板体边缘，方便日常插拔数据线，不会和周边桌面物件产生干涉。板体上方通过铜柱固定了白色的ZIF锁紧插座，也就是零插拔力插座，插座的引脚间距完全匹配标准双列直插AVR芯片的引脚定义，

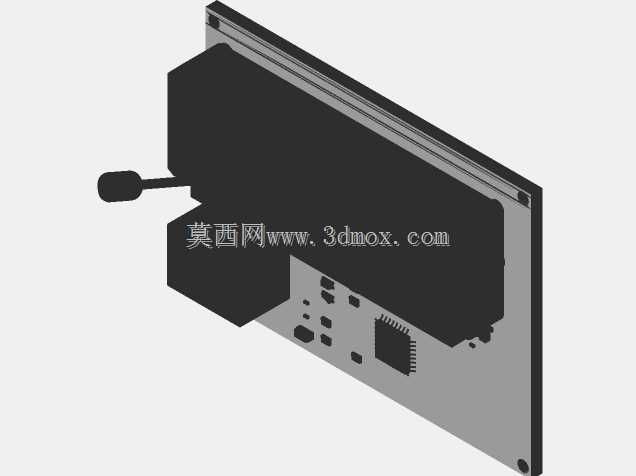

　　插座侧边带有绿色的锁紧拨杆，拨杆的转动行程经过设计，抬起时插座引脚完全松开，可轻松放入芯片，压下时所有触点同步夹紧芯片引脚，不会出现引脚弯折、接触不良的问题，拨杆的操作力设置在15N左右，单手即可完成操作，长期使用也不会出现锁紧机构松脱的情况。板体上的元器件排布遵循信号流向原则，通讯接口进来的滤波电容、限流电阻靠近接口放置，核心主控芯片布置在板体几何中心位置，状态指示LED排布在板体靠近操作者的一侧，烧录过程中可以直观观察电源、通讯、烧录状态的灯光反馈，不需要额外外接显示模块。从安装边界来看，整个编程器的板体外形为矩形，四个角做了R2的圆角处理，避免尖锐边角划伤操作者，板体厚度1.6mm，加上上方插座的总高度不超过35mm，

　　放置在桌面时占用的投影面积仅和普通银行卡相当，不会过多占用工作台空间，底部不需要额外固定，依靠自身重量即可保持放置稳定，日常挪动也十分方便。在功能设计上，该编程器直接通过USB端口取电，不需要额外配置电源适配器，板载的稳压电路会将USB输入的5V电压转换为芯片烧录需要的对应电压，支持不同工作电压的AVR芯片烧写，板上预留的排针测试点可以方便开发者在烧录出现异常时测量各引脚的电平状态，快速排查接线或者芯片本身的问题。和常见的简易编程线相比，这种带锁紧插座的一体式编程器不需要额外搭配芯片座，直接将芯片放入插座即可完成烧录，避免了飞线接线带来的短路、接反风险，插座旁印有清晰的芯片1脚标识，放芯片时可以快速对位，减少芯片反接烧毁的概率。

　　在实际使用场景中，电子类专业的课程设计、个人开发者的开源硬件项目制作、小型电子工作室的样机程序烧写都能用到这类设备，它的结构设计没有多余的冗余部件，所有结构都服务于芯片烧录的核心功能，板体上的安装孔位既可以用来固定上方的插座，也可以在需要集成到小型测试工装里时，通过螺丝将整个编程器固定在工装基板上，拓展使用场景。拨杆的位置设计在插座侧边靠近操作者的一侧，操作时不会被手部遮挡芯片对位视线，插座的高度设置也刚好让芯片放入后，顶部和插座上沿齐平，压下拨杆时不会碰到芯片表面，对于不同厚度的直插芯片都有足够的适配空间。板体上的丝印清晰标注了每个接口、指示灯、元器件的功能，即使是初次使用的开发者，也能通过丝印提示快速完成接线和芯片放置，不需要反复查阅说明书。整个结构的散热设计也经过考量，板上的发热元器件均留有足够的铺铜散热面积，长时间连续烧录芯片时，板体温度不会超过环境温度15℃，不会因为过热导致元器件工作异常，也不会烫到接触板体的操作者。
