大宇ACE机床ATC驱动离合组件结构

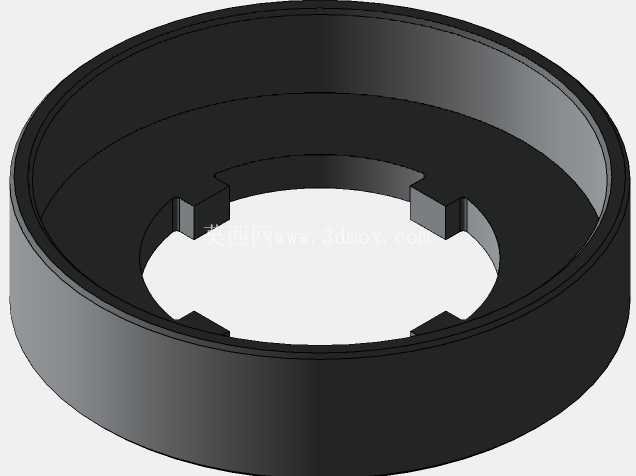

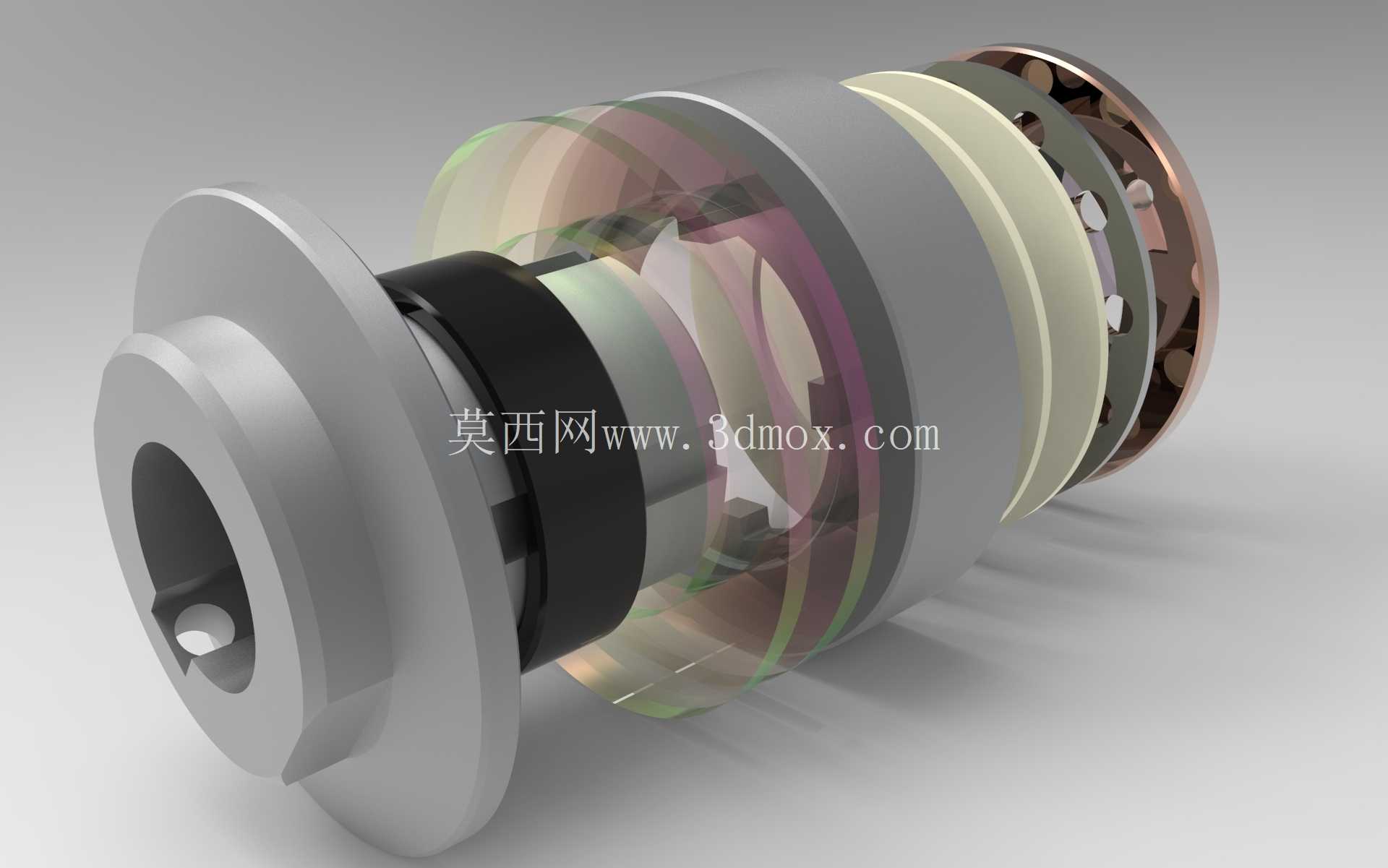

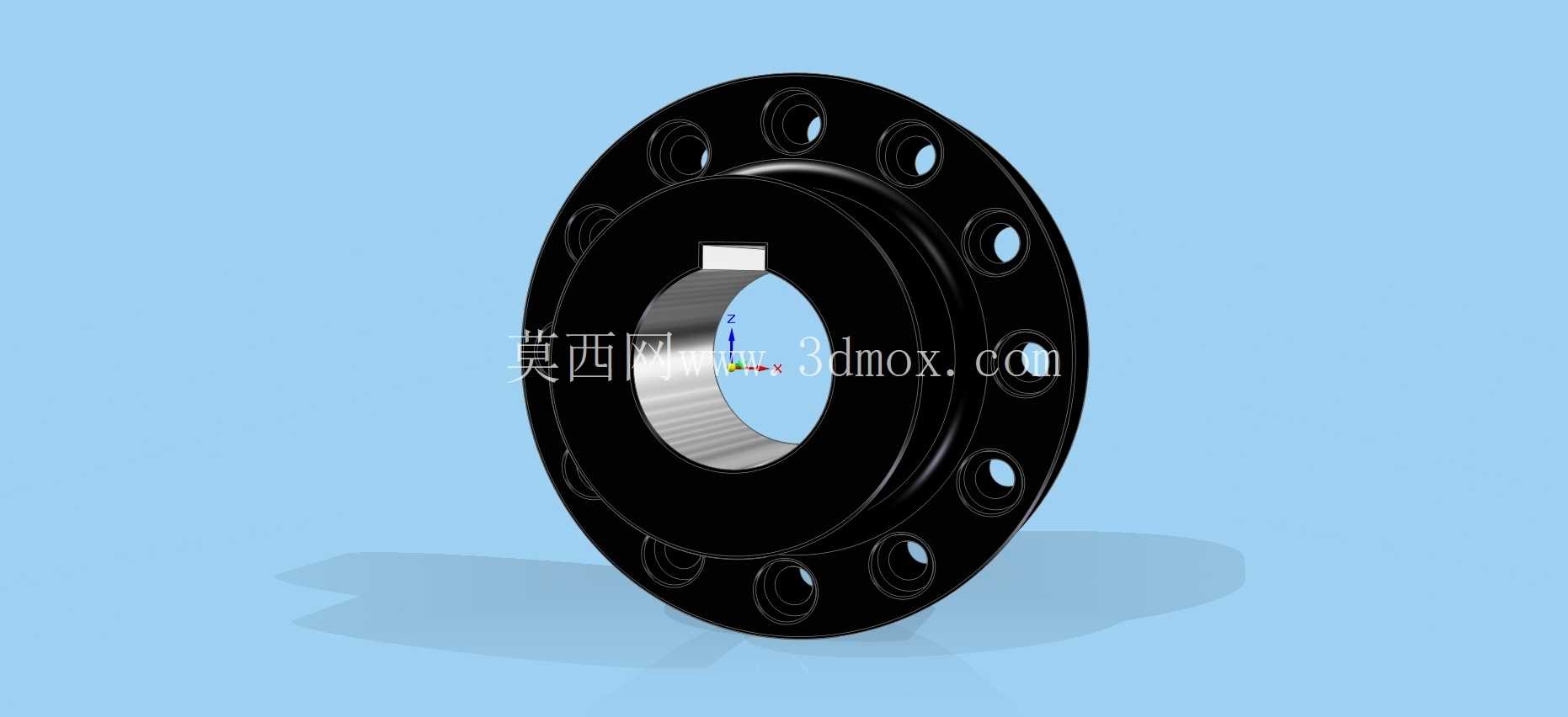

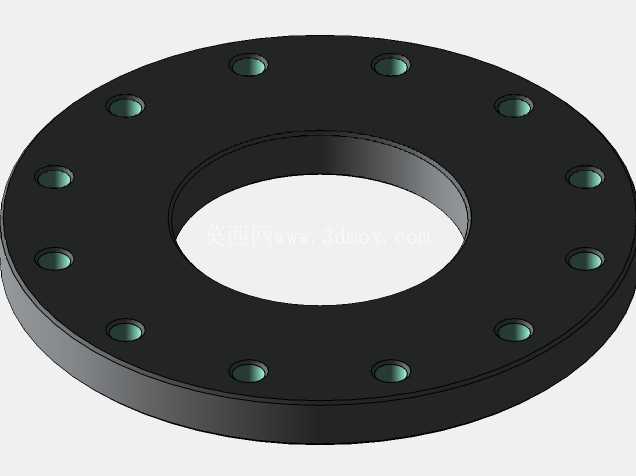

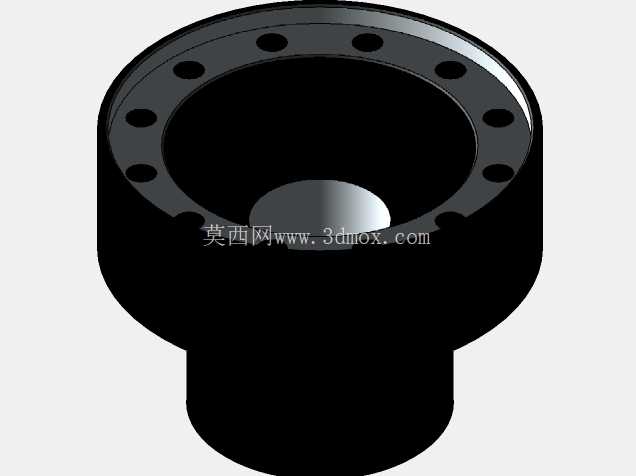

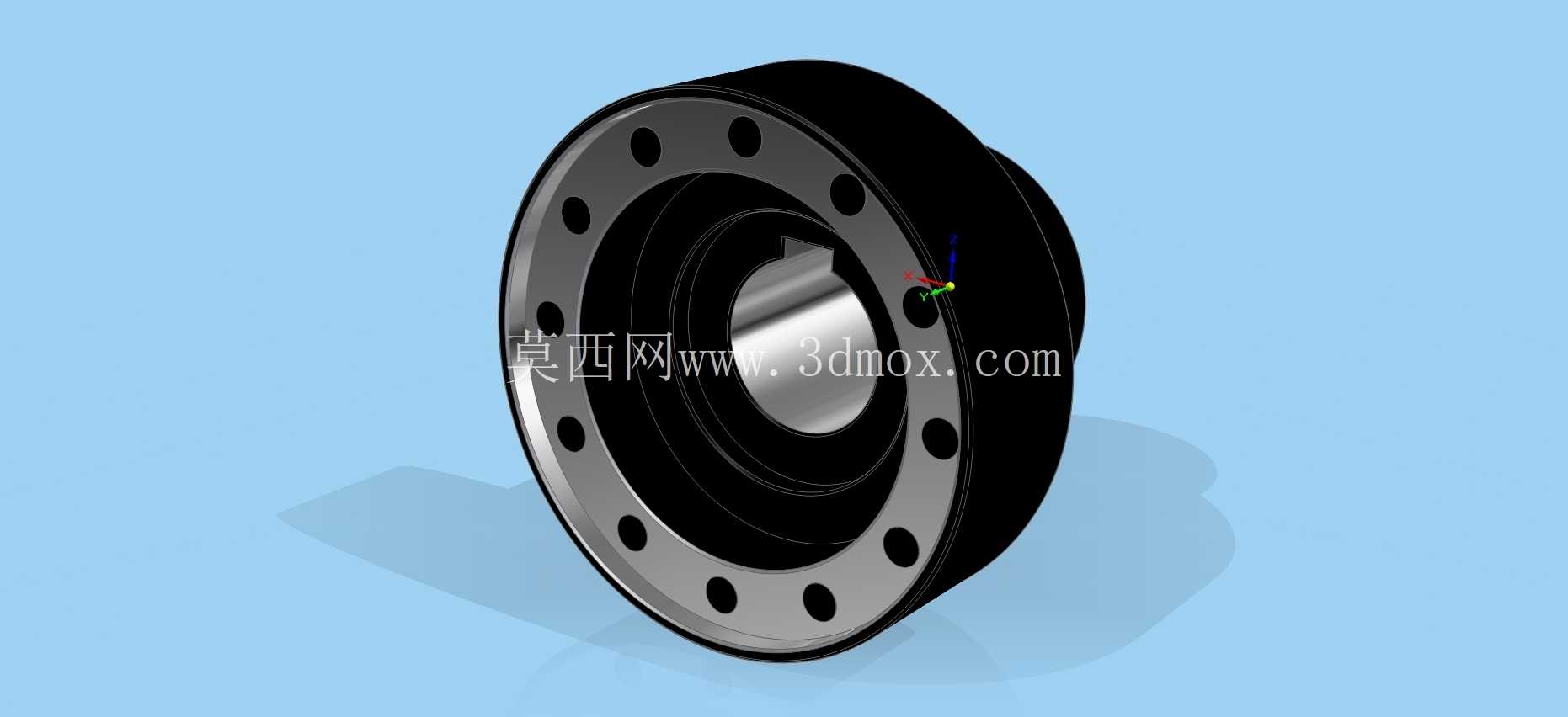

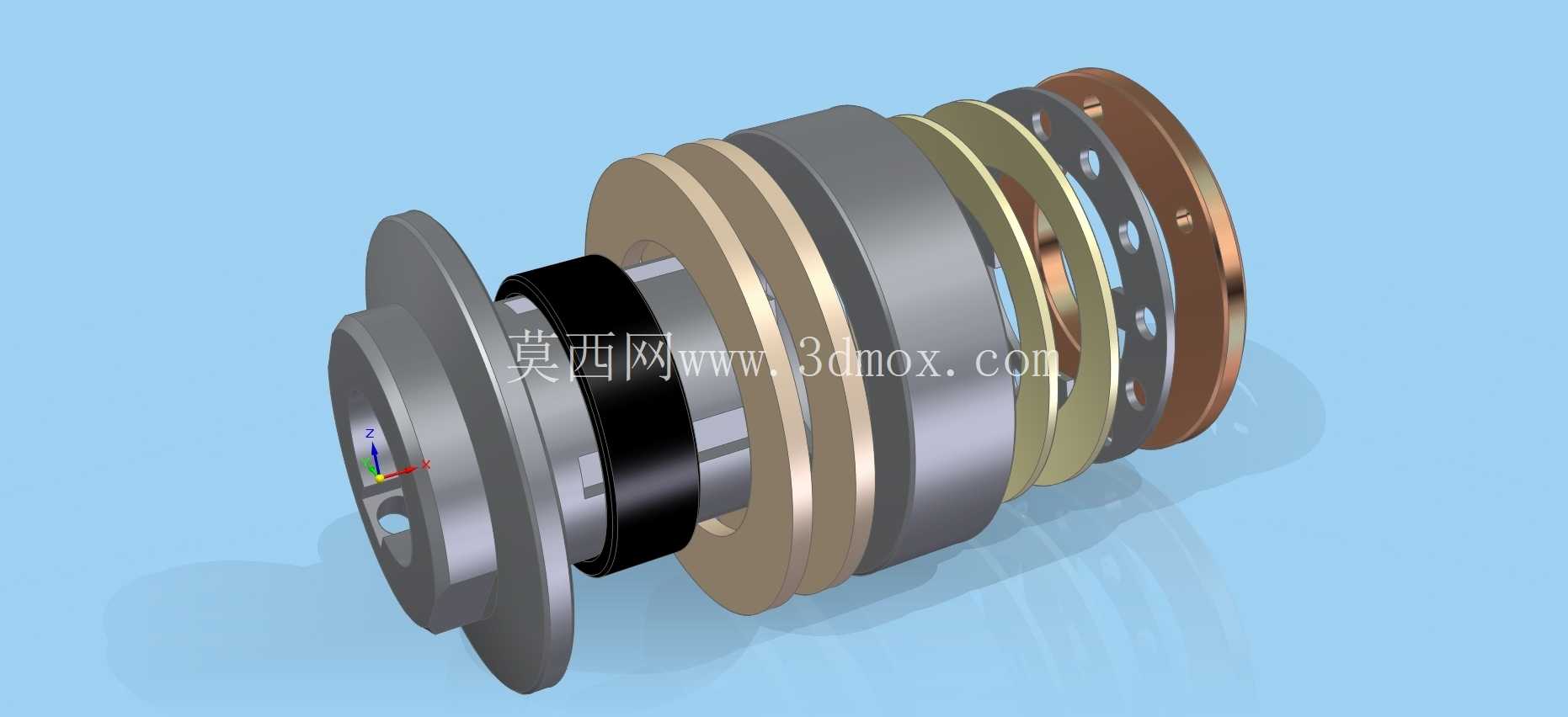

　　这套离合组件主要适配加工中心的自动换刀机构，也就是常说的ATC系统，在立式加工中心、数控镗铣床的刀库驱动链路里承担动力通断的核心作用，实际运行中，它需要在刀库转位、机械手动作的节点快速完成动力接合与分离，既要保证动力传递的扭矩足够带动刀盘完成分度转位，又要在换刀动作触发时瞬间切断主轴侧与刀库侧的动力连接，避免动作干涉打坏刀爪或者刀柄。从结构拆解来看，组件采用多片叠层的摩擦式离合结构，最外侧的带安装孔法兰盘是输入端连接位，直接对接驱动电机的输出轴端，法兰盘上的均布安装孔做了沉头设计，安装后螺栓头不会突出法兰端面，避免旋转过程中剐蹭周边的刀库护板或者走线支架。

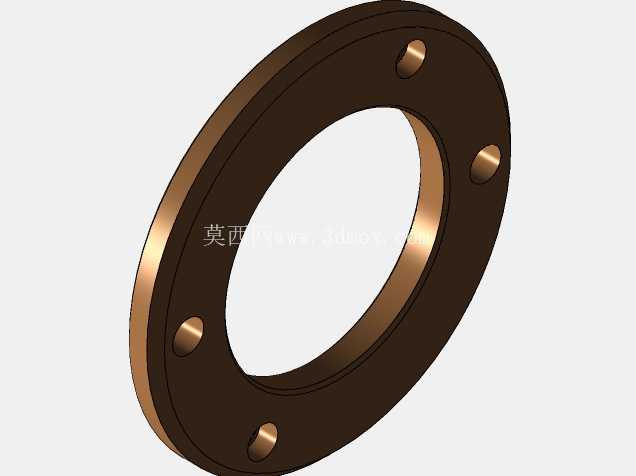

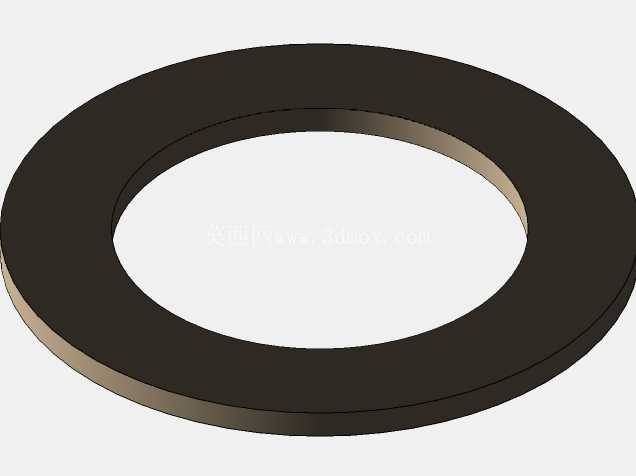

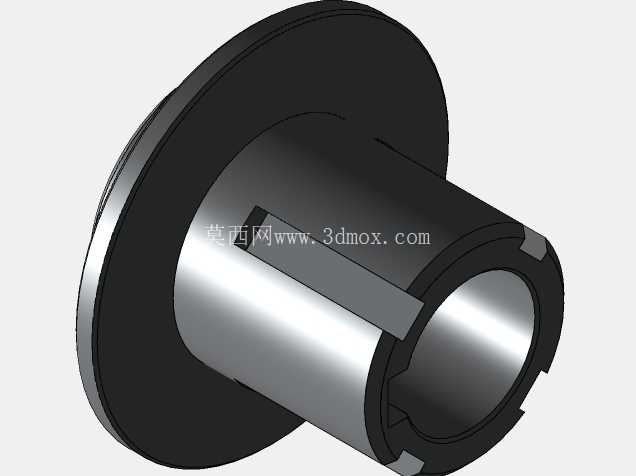

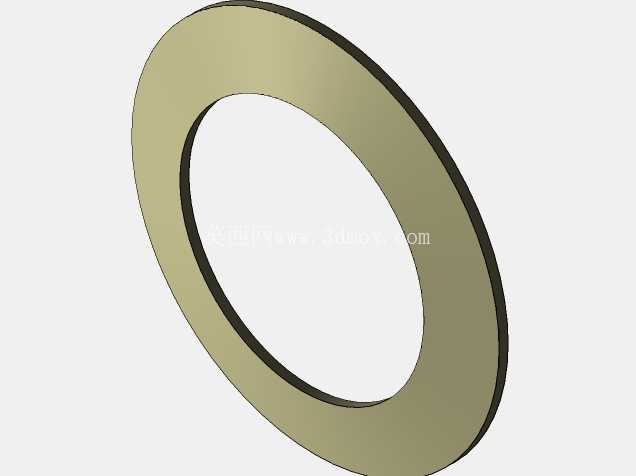

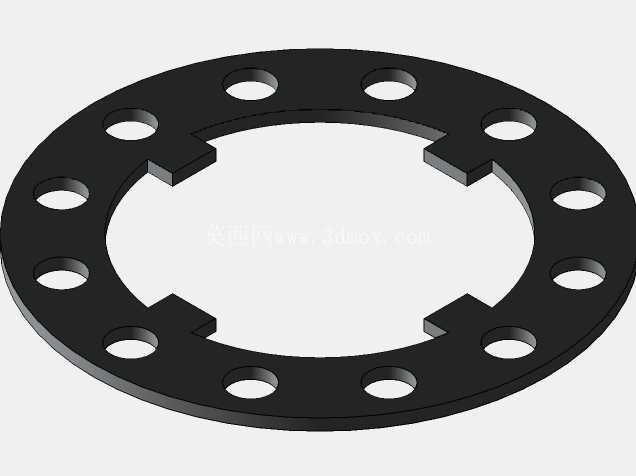

　　中间层的多组金属摩擦片与缓冲隔片交替叠装，摩擦片采用耐磨铜基合金材质，表面做了微纹理处理，既能保证接合时的摩擦力矩足够，又能在分离状态下彻底脱开，不会出现带转、蹭片的问题，隔片采用调质钢加工，表面做了发黑防锈处理，长期在机床切削液油雾环境下使用也不会出现锈蚀卡滞的情况。靠近输出端的几组碟形弹簧组是提供离合压紧力的核心部件，弹簧的预压量在设计时做了精准匹配，既不会因为预压过大导致离合分离不彻底，也不会因为预压不足出现传递扭矩打滑、刀库转位不到位的问题。输出端的轴套采用带键槽的通孔设计，直接套在刀库的驱动轴上，通过平键传递扭矩，轴套的内孔做了高精度珩磨处理，和驱动轴的配合间隙控制在0.02mm以内，保证高速转位时不会出现偏心晃动。

　　整个组件的轴向尺寸做了紧凑化设计，总长度控制在适配常规斗笠式刀库、圆盘式刀库的安装空间范围内，最大外径不会超出刀库驱动侧的安装座边界，不需要对原有刀库的安装支架做额外改造就能直接替换安装。在实际工况适配性上，这套离合结构可以承受频繁的接合分离动作，设计寿命内可以完成百万次以上的换刀循环，摩擦片的磨损量控制在每十万次动作不超过0.1mm，长期使用不需要频繁调整间隙。组件的所有旋转部件都做了动平衡校正，平衡等级达到G2.5级，在刀库快速转位时不会产生额外的振动，避免振动传递到刀爪上导致刀柄定位偏移。

　　从设计思路上，这套结构没有采用复杂的电磁驱动离合方案，而是依托机械式的压紧-脱开结构实现动力通断，结构可靠性更高，在车间供电波动、电磁干扰较强的加工车间环境下，也不会出现误动作的问题，后期维护时只需要定期检查摩擦片的磨损量、补充润滑脂即可，不需要复杂的电控参数调试。安装边界方面，输入端法兰的安装孔位采用通用的跨距设计，适配市面上多数主流型号的大宇ACE系列加工中心刀库驱动接口，输出轴套的键槽尺寸也和标准刀库驱动轴匹配，现场安装时只需要对准键槽推入、锁紧端部的固定螺母就能完成装配，不需要做额外的配做加工。组件的所有外露金属表面都做了相应的表面处理，非配合面采用喷塑或者发黑处理，配合面涂抹防锈润滑脂，能够适应机加工车间常见的切削液飞溅、油雾弥漫、温湿度波动较大的使用环境，不会因为环境因素出现过早锈蚀、卡滞的问题。在实际运行过程中，当系统发出换刀指令时，离合机构先完成分离，刀库摆动到换刀位置后，离合重新接合带动刀盘转位到目标刀号位置，整个动作过程中离合的接合响应时间控制在0.2秒以内，不会拖慢整体换刀节拍，能够有效提升机床的加工效率。
