立式气动裁切工装设备三维结构

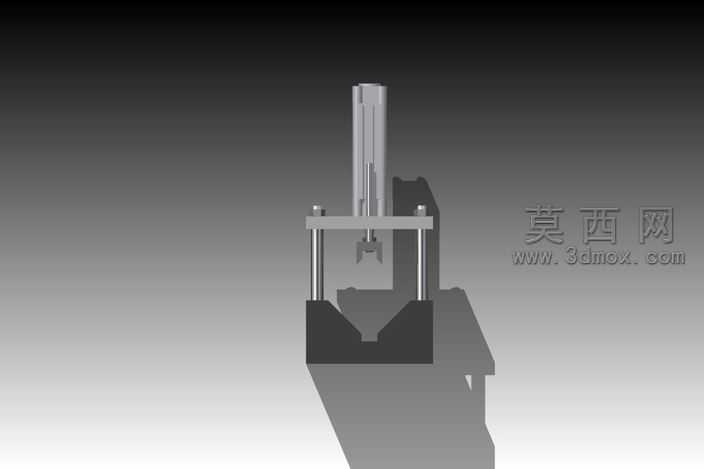

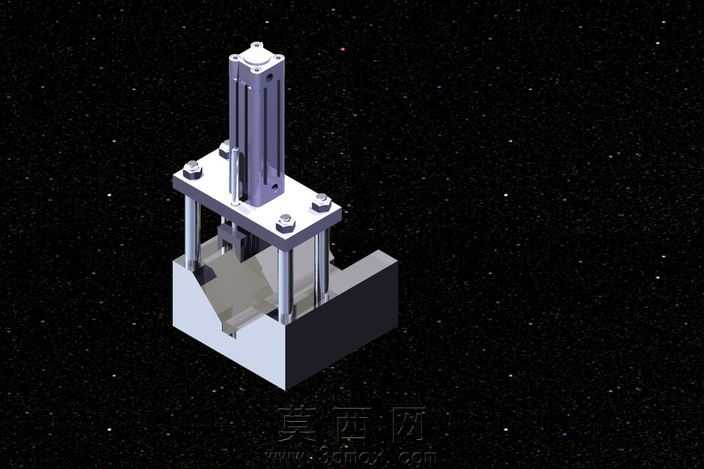

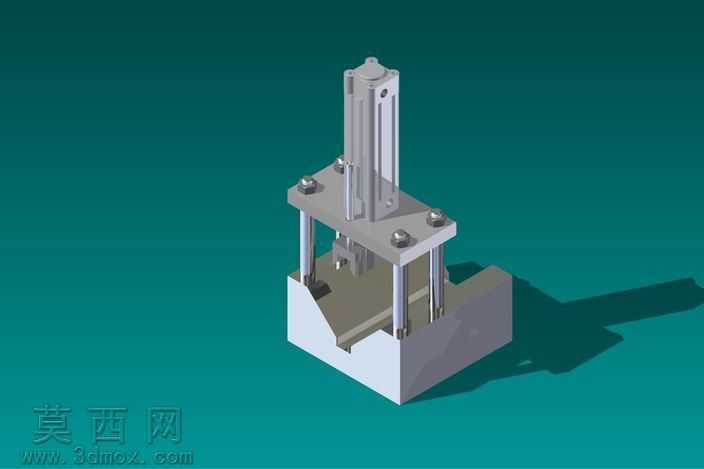

本模型采用Autodesk Inventor完成全参数化三维建模，整体为立式框架式气动裁切工装结构，建模过程中严格遵循机械设计装配逻辑，自下而上完成各零部件的建模与总装配合。模型主体分为上部气动驱动单元、中部导向支撑单元、下部裁切作业单元三个功能模块，上部驱动单元采用标准气缸作为动力输出元件，建模时还原了气缸缸筒、端盖、活塞杆的细节结构，表面赋予哑光深灰金属材质，还原工业气动元件的真实质感；中部导向支撑单元采用四根镀铬光轴作为垂直导向结构，搭配顶部安装固定板与中部滑动压板，光轴表面赋予抛光亮面金属材质，滑动压板与固定板采用发黑处理钢材材质，装配时添加了同轴度、平行度配合约束，还原导向结构的滑动运动逻辑，确保虚拟装配下运动无干涉。下部裁切作业单元分为定位基座与裁切刀模两部分，定位基座采用分体式设计，一半为实心定位块、一半为带裁切让位槽的刀座，表面分别赋予磨砂钢材与硬质合金材质，刀模部分还原了裁切刃口的斜角结构，确保裁切作业的受力合理性。设计过程中围绕小尺寸工件定长裁切的需求展开，选用PAG40x100规格气缸作为动力源，通过四根光轴的导向结构保证下压过程的垂直度，避免裁切过程中出现偏载导致刃口损坏，分体式基座设计可快速更换不同规格的刀座与定位块，适配100x100mm及以下尺寸的工件裁切作业，整体结构紧凑，各零部件均按照工业常用标准件参数建模，可直接用于工程出图与加工参考，渲染阶段采用工业冷色调背景，突出金属结构的质感与装配层次，清晰展示各部件的位置关系与运动逻辑。
