CPU冷却器快装推针结构三维设计

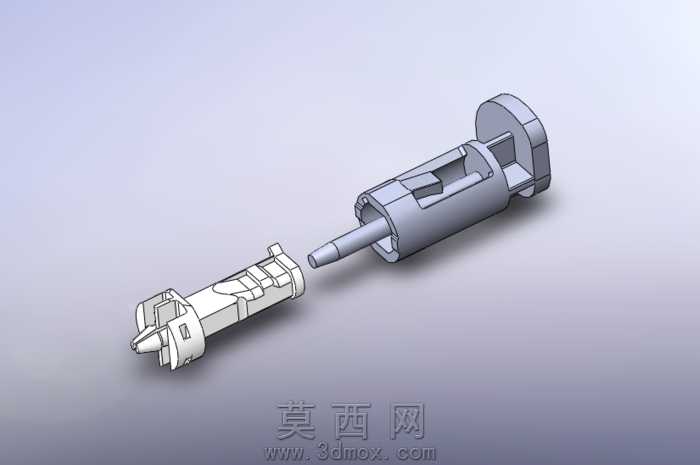

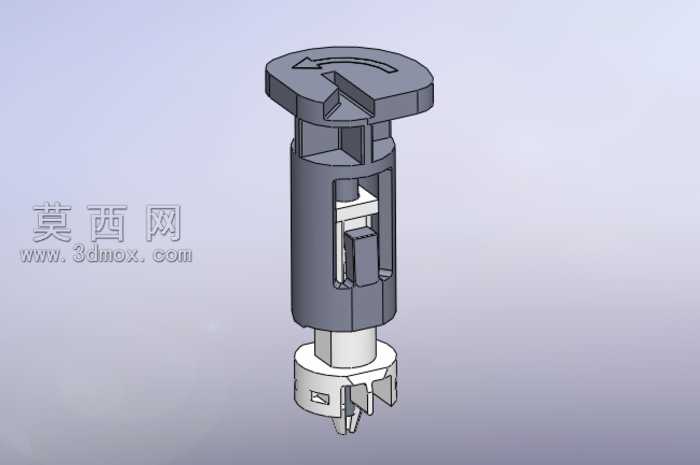

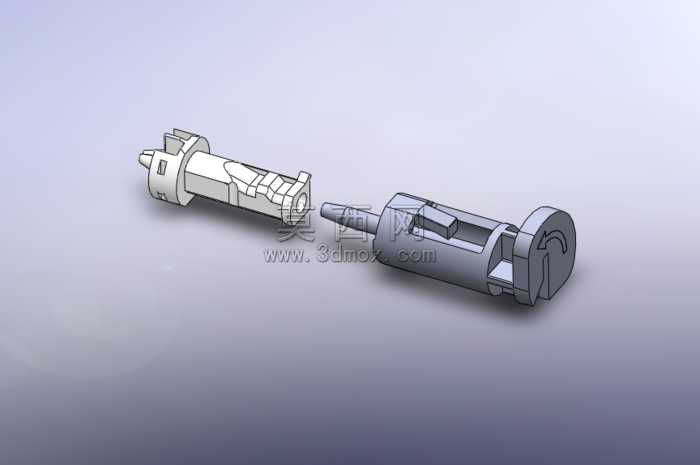

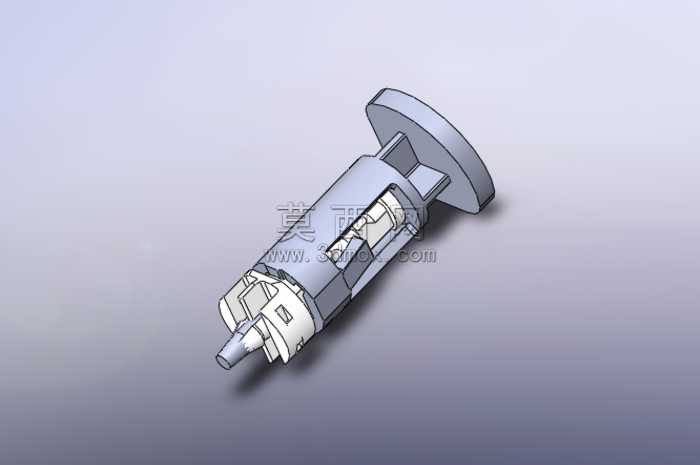

本作品为CPU冷却器配套的快装推针结构三维建模成果，建模过程严格遵循电脑散热配件的实际装配逻辑与尺寸规范，依托三维参数化建模技术完成全结构特征搭建。建模阶段首先梳理推针的分体式装配关系，将整体结构拆分为按压驱动段、弹性卡接段、定位导向段三个核心功能模块，逐一绘制各段的截面草图，通过拉伸、旋转、切除等基础特征命令完成主体轮廓搭建，针对卡爪、限位槽、导向斜角等精细结构，采用局部草图细化、倒角、圆角等操作还原真实加工细节，确保各部件的配合公差符合实际装配要求，拆分后的两个组件可实现顺畅的轴向滑动与卡接锁止动作。材质与渲染环节，针对推针常用的改性工程塑料材质属性，调整材质球的漫反射、粗糙度、高光参数，还原塑料件哑光略带细微颗粒的真实质感，同时添加轻微的环境反射效果，避免材质表现过于塑料化失真；渲染场景采用柔和的渐变浅灰背景，搭配三点布光方案，主光源从斜上方投射突出结构的立体轮廓，补光消除暗部死黑，轮廓光勾勒部件边缘细节，最终渲染图清晰展现推针拆分状态下的结构特征，各部位的卡扣、导向槽、按压端造型都清晰可辨。设计思路上，这款推针结构主打免工具快速安装，通过按压驱动实现卡爪的扩张与收缩，无需额外螺丝即可将CPU冷却器固定在主板安装位上，相比传统螺丝固定方式大幅提升装机效率，同时结构内部预留了弹性形变空间，避免安装时压力过大损坏CPU核心；建模过程中反复验证了卡接行程、锁止强度、按压手感的参数合理性，确保结构既可以实现稳固固定，又能方便用户后续拆卸维护，整体结构无冗余设计，所有特征都服务于快装快拆的核心功能，适配主流台式机CPU冷却器的安装孔位标准，可直接用于散热配件的结构验证、装配演示与3D打印手板制作参考。
