滑动模雕刻校准用双柄抱紧夹具结构

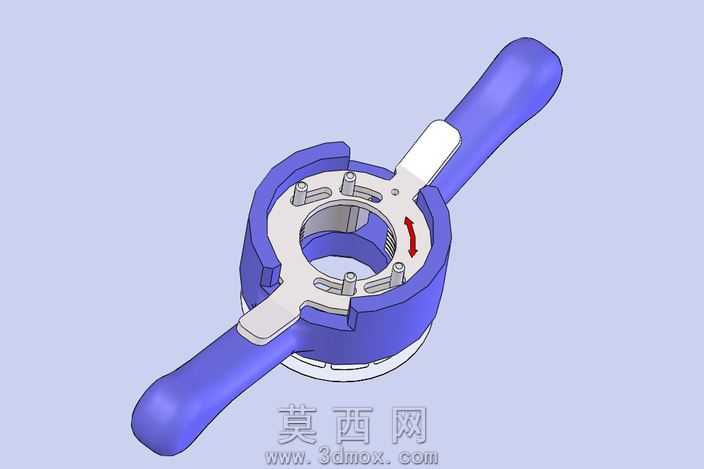

本作品为滑动模雕刻工序配套的校准抱紧工装，整体采用SolidWorks完成全参数化三维建模，建模过程中优先遵循机械加工工艺合理性原则，对各部件的装配公差、活动间隙做了预设校验。整体结构以环形基座为核心承载主体，基座外侧对称延伸出两个符合人体工学的弧形握持手柄，手柄表面做了贴合手掌弧度的曲面过渡处理，建模时通过样条曲线拟合握持曲面，保证后续渲染及实物制作时的握持舒适度。基座内环设置多组均匀分布的定位销柱，销柱与基座采用过盈配合的装配设计，用于卡合待校准的滑动模工件，避免校准过程中工件出现周向转动偏移。基座上部设置可转动的拨片式锁紧结构，拨片与基座之间内置复位弹簧结构，建模时对弹簧的压缩行程、弹力作用方向做了运动仿真验证，确保拨动拨片时可顺畅完成工件的装入与取出，松开拨片后弹簧可推动锁紧结构自动复位，实现对工件的稳定抱紧。渲染阶段采用哑光工程塑料材质赋予手柄与基座主体，金属定位销、锁紧拨片采用磨砂不锈钢材质，通过调整材质的粗糙度、反射率参数，还原工装实物的真实质感，同时添加柔和的环境光与定向补光，清晰展现各部件的结构层次与装配关系。设计思路围绕滑动模雕刻校准的实际作业需求展开，摒弃传统校准工装单手握持施力不均的问题，双柄对称结构可保证操作人员施力时工装受力平衡，抱紧定位结构可快速完成工件的装夹定位，有效降低雕刻校准过程中的工件偏移误差，提升滑动模雕刻工序的校准效率与精度，各活动部件的结构设计均预留了足够的磨损余量，可适配一定尺寸范围内的同类型滑动模校准作业，具备较强的实用通用性。
