齿轮齿条直线往复滑动定位机构

　　这套齿轮齿条直线滑动机构，是自动化产线里做短距离精准直线位移的常用执行单元，日常在3C电子小件分拣、工装夹具工位切换、小型物料定点推送的场景里出镜率极高。区别于同步带传动的长距低负载特性，也不同于丝杠传动的高刚性慢速度，齿轮齿条的组合刚好覆盖了1米以内行程、中速往复、中等负载的位移需求，安装调试的容错空间也比丝杠高不少，对安装基面的平面度公差要求可以放宽到0.2mm每米，很多现场改造的项目里不用重新铣削安装台面就能直接装配。

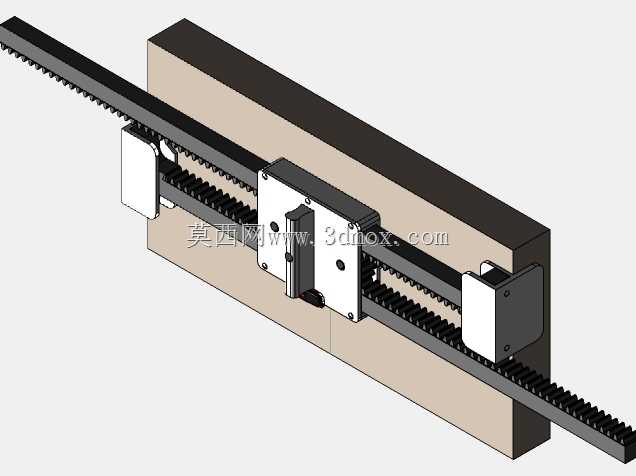

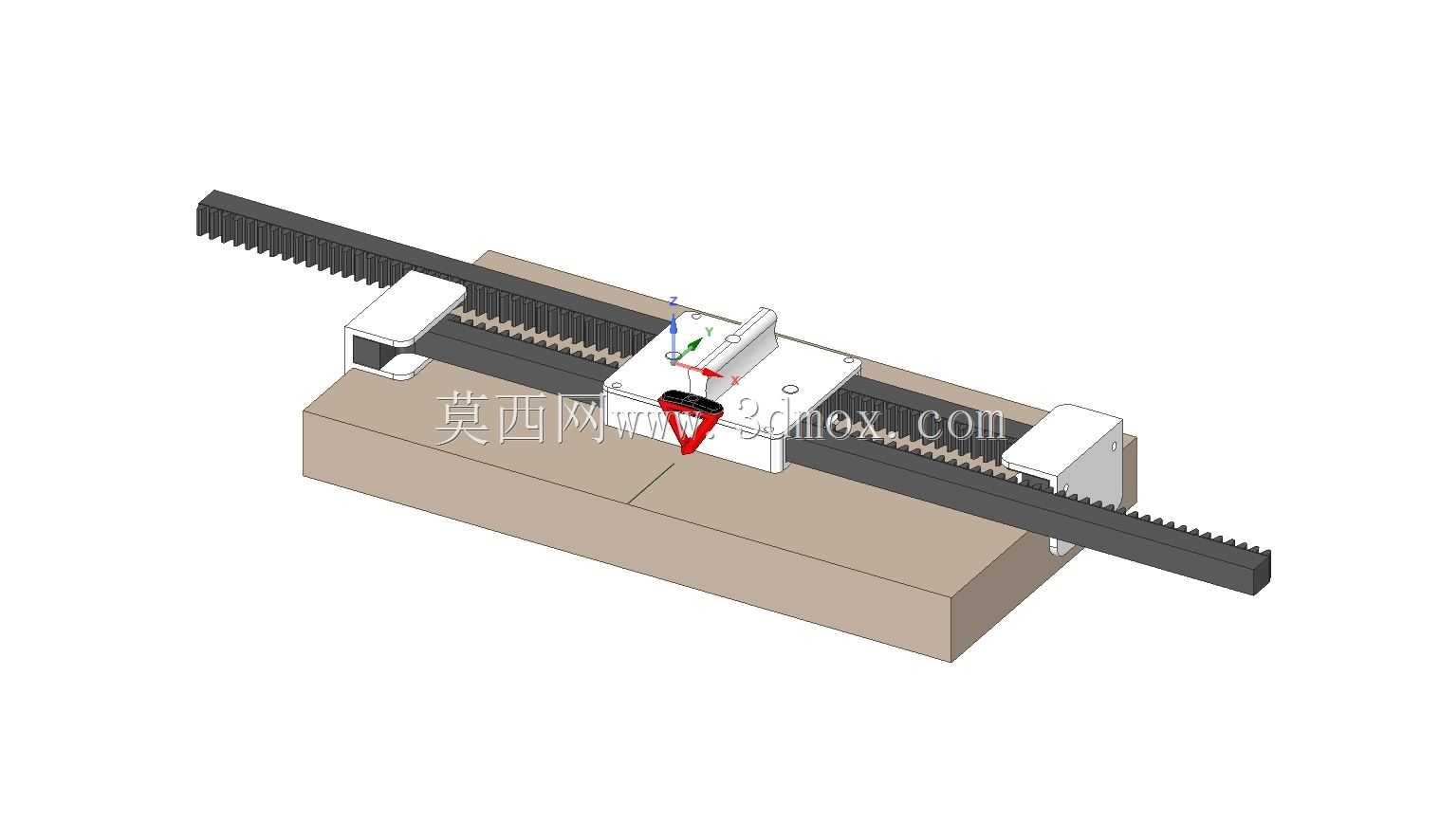

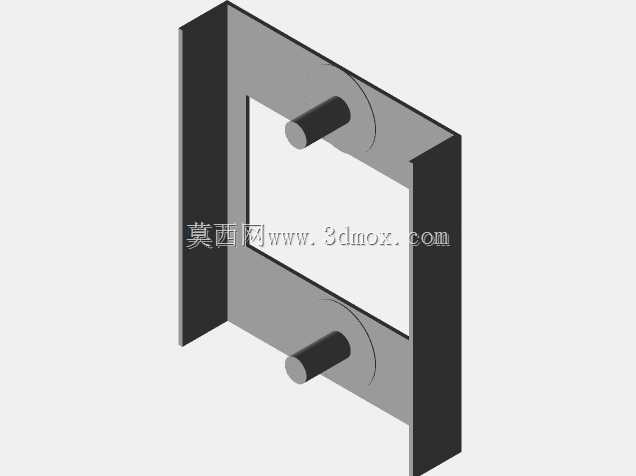

　　从结构设计逻辑来看，整个机构的安装基准是底部的矩形安装基座，基座采用6061铝合金铣削加工，底面做了0.05mm平面度的精铣处理，预留了8个M6的沉头安装孔，孔位按照40mm的标准间距排布，刚好适配工业铝型材的T型槽安装尺寸，不用额外做转接板就能直接固定在型材框架上。基座上表面开有两条平行的直线导轨安装槽，导轨选用15mm宽的微型滚珠直线导轨，滑块和上方的滑动载台通过内六角螺丝刚性连接，保证载台运动时的直线度误差控制在0.03mm以内，不会出现偏载卡滞的问题。

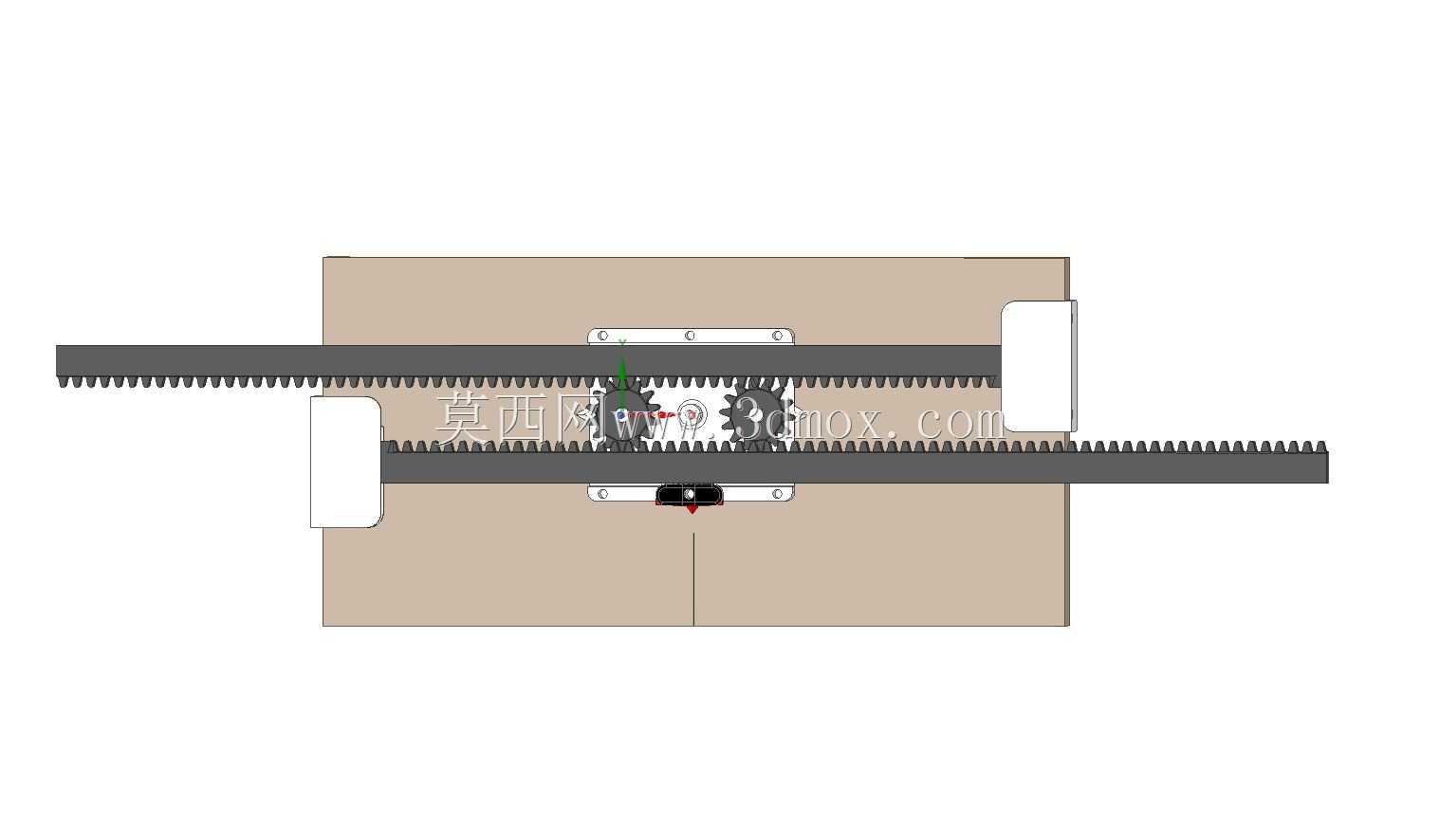

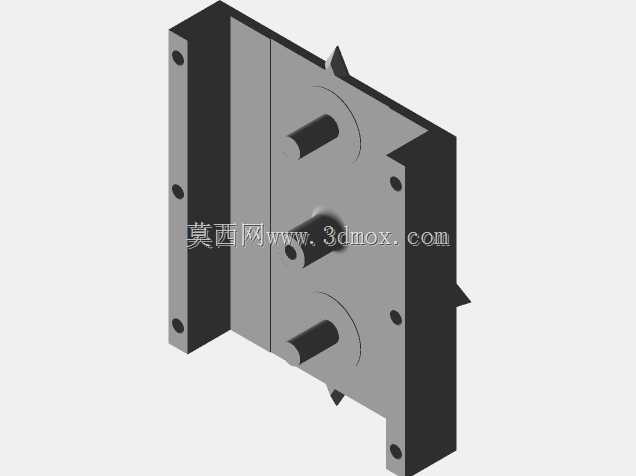

　　传动部分的核心是和载台固定连接的直齿轮，以及沿基座长度方向平行布置的齿条，齿条通过侧面的定位销和螺丝固定在基座侧面，和导轨保持平行，安装时需要保证齿轮齿条的啮合侧隙在0.02-0.05mm之间，侧隙太小会导致运动阻力增大、磨损加快，侧隙太大则会出现反向间隙，影响定位精度。载台上方预留了4个M5的螺纹安装孔，孔距为30mm，可以直接安装小型气动夹爪、检测传感器或者工装压头，不用额外加工转接件，适配大部分小型执行元件的安装尺寸。

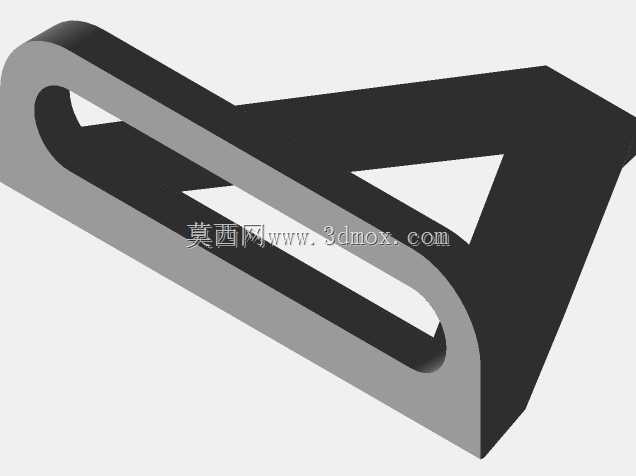

　　机构的两端设置了聚氨酯材质的缓冲限位块，当载台运动到行程端点时，缓冲块可以吸收运动惯性带来的冲击，避免硬碰撞损坏齿轮和导轨，同时限位块的位置可以通过螺丝调整，以此改变机构的实际有效行程，适配不同工位的位移距离需求。齿轮的输入轴端预留了6mm的标准轴径，可以直接连接42型步进电机或者20W直流伺服电机，也可以通过同步轮转接实现远距离的动力输入，动力布置的灵活性很高。

　　在实际选型应用时，需要先确认工位的负载重量，这套机构的单滑块额定动负载是8.5kN，搭配两个滑块的载台可以稳定承载5kg以内的水平负载，如果是垂直安装使用，需要额外加装抱闸机构或者平衡弹簧，避免断电时载台滑落。日常维护时只需要每隔3个月在齿轮齿条啮合面和导轨滑块上涂抹少量锂基润滑脂，就能保证长期运行的精度稳定性，不需要复杂的保养流程。

　　设计建模时特意把所有零件的安装基准做了统一，所有配合面都设置了合理的公差带，齿轮和轴的配合采用H7/k6的过渡配合，导轨和安装槽的配合采用H7/h6的间隙配合，既保证装配时的顺畅度，又不会出现松动窜动的问题。整个机构的总宽度为120mm，总高度为65mm，标准行程为300mm，也可以根据实际需求更换不同长度的齿条和基座，拓展到500mm以内的行程，不会影响整体的结构刚性。
