Arduino控制微型伺服电机自动锁结构

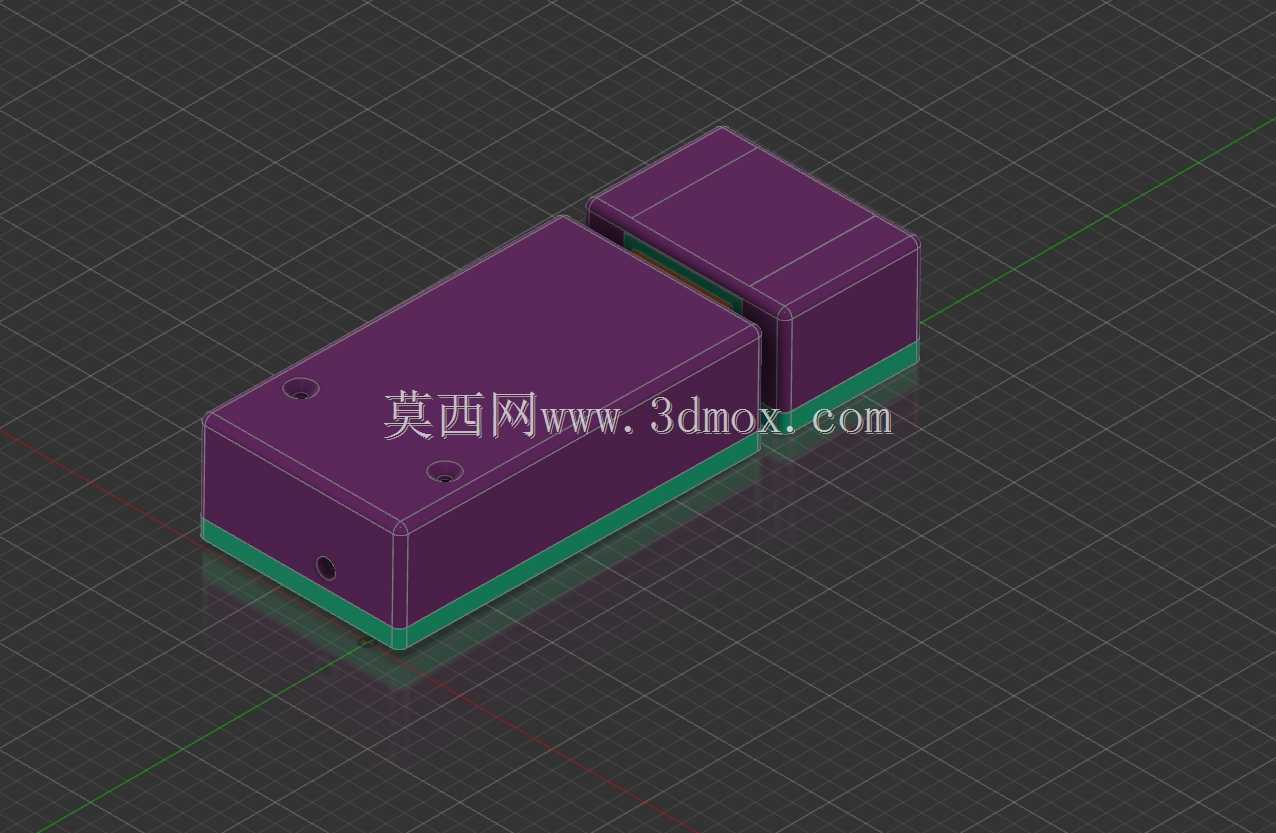

　　这款自动锁结构的核心驱动采用90g规格微型伺服电机，整体采用上下叠层式块体布局，将驱动单元与锁止执行单元整合在紧凑的长方体壳体内，外壳侧面预留两个沉头安装孔，可直接通过M3规格螺丝固定在安装基面，安装孔位间距适配常规智能柜、小型储物格的安装预留位，整体外轮廓无突出尖锐结构，不会在安装或使用过程中造成剐蹭风险。从实际应用场景来看，这类小型自动锁可覆盖桌面级智能收纳盒、小型快递自提格口、创客类Arduino项目实训装置、小型展示柜的电控锁止需求，相比传统电磁锁，伺服驱动的锁止结构行程可控，不会出现电磁锁吸合不到位、长期通电发热的问题，锁舌的伸出与收回位置可通过Arduino程序精准设定，适配不同厚度的柜门与框体间隙。

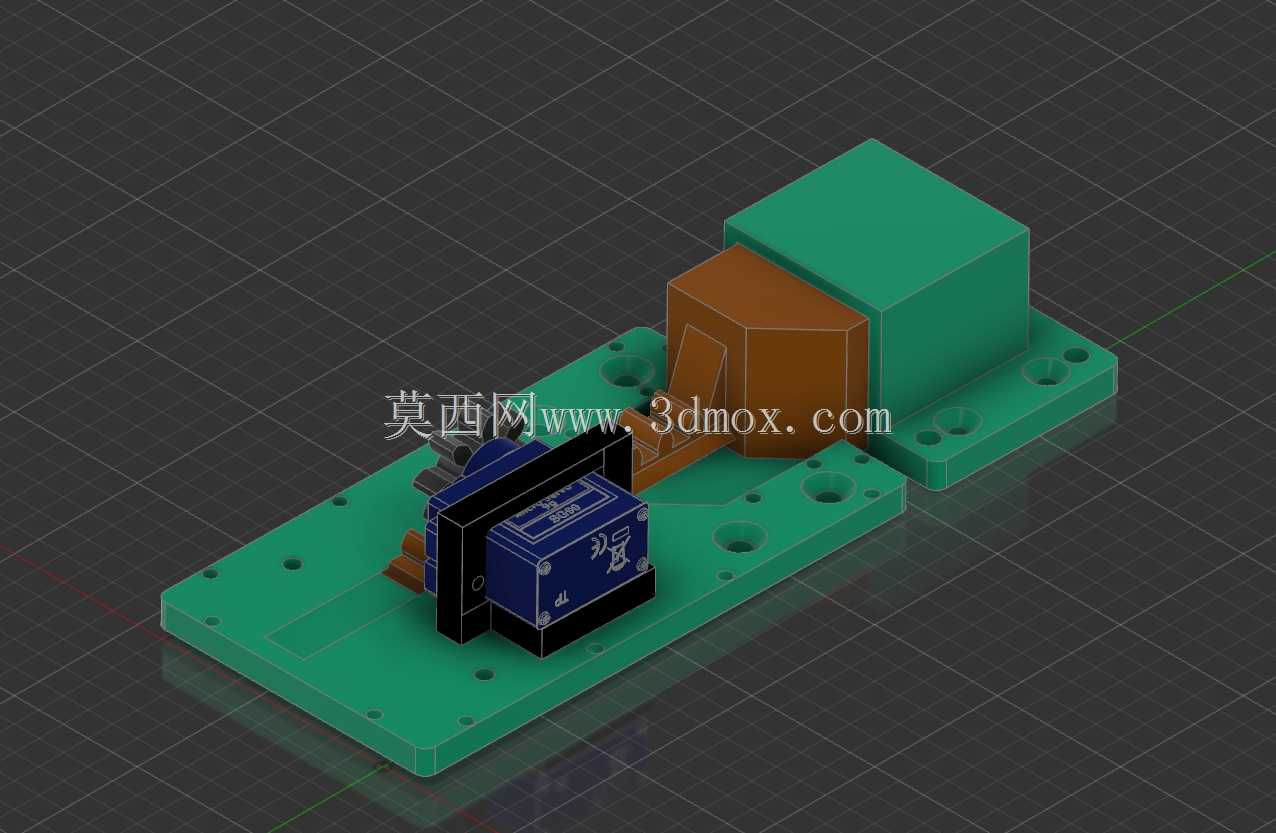

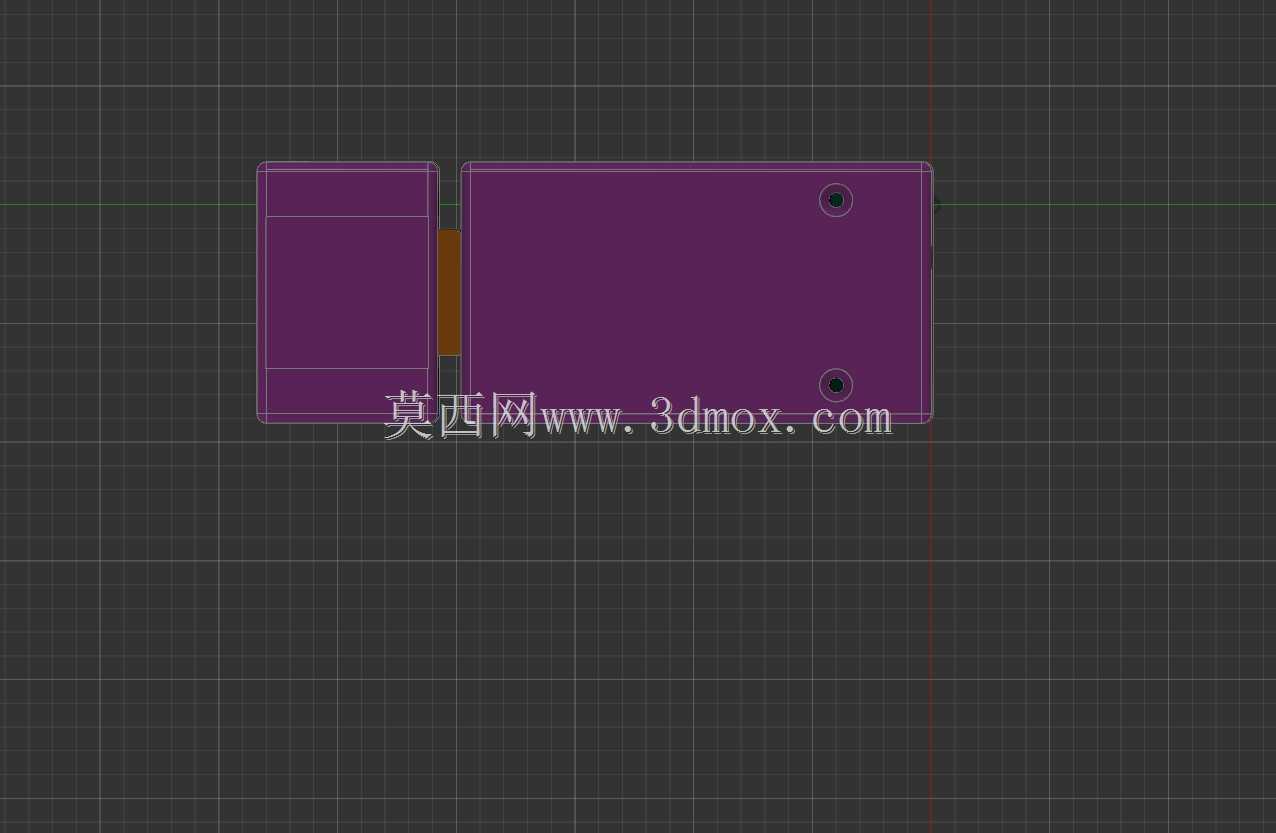

　　设计过程中优先考虑了微型伺服的安装定位，上层腔体完全匹配90g微型伺服的外形尺寸，预留了伺服输出轴的传动避让空间，锁舌传动结构采用直推式设计，没有多余的齿轮减速环节，尽可能降低传动过程中的间隙与卡顿风险，下层腔体作为锁舌的运动导向通道，内壁做了0.2mm的间隙预留，避免3D打印成型后的层纹导致锁舌运动卡滞。安装边界方面，整体结构的厚度控制在20mm以内，可嵌入厚度25mm以上的柜门或侧板内安装，不会突出安装面影响外观，侧面的两个安装孔中心距为18mm，孔位深度为5mm，沉头孔可完全容纳M3螺丝的头部，安装后螺丝头部与外壳表面齐平。锁体的供电与信号接口预留在结构的后侧，可直接插接杜邦线与Arduino控制板连接，

　　不需要额外做走线的避让开槽，在创客项目应用中，可直接搭配红外传感器、蓝牙模块实现感应开锁、手机遥控开锁的功能，锁止状态下锁舌的伸出长度为6mm，可提供足够的锁止拉力，避免柜门受外力意外弹开。结构设计时充分考虑了FDM3D打印的成型特性，所有棱角均做了R0.5的圆角处理，避免打印过程中出现翘边，所有配合面的公差预留按照PLA材料的成型收缩率设定，打印完成后不需要额外打磨即可完成装配，伺服电机与上层腔体采用过盈配合加少量胶水固定的方式，不需要额外的螺丝固定，减少整体的零件数量，装配流程仅需要将伺服放入腔体、连接锁舌传动件、扣合上下壳体三个步骤，整体装配耗时不超过5分钟。在实际使用过程中，伺服的转动角度通过程序设定为0-90度，

　　对应锁舌的收回与伸出两个状态，运行过程中噪音低于40分贝，不会产生明显的运作异响，适合在室内安静场景下使用，结构的外壳壁厚设置为2mm，可承受日常使用中的常规磕碰，不会因为轻微撞击出现壳体开裂的问题，锁舌采用与壳体一体化的设计，不需要额外制作金属锁舌，在非高安全要求的场景下完全满足使用强度需求。
