HC-SR04超声波测距传感器结构设计

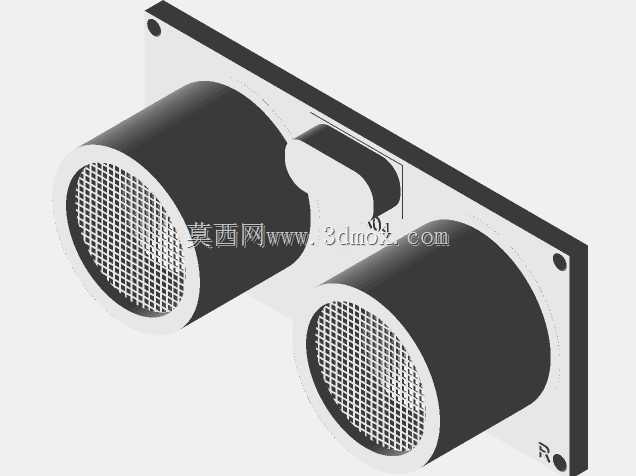

这款双探头超声波测距结构，是嵌入式测距场景里应用极广的硬件载体，日常在智能小车避障、自动门人体感应、液位检测、流水线物料到位判定、停车场车位检测等场景里都能见到同结构产品的身影，核心是通过两个声学探头完成超声波的发射与回波接收，再通过时差换算实现非接触式的距离测量。从结构设计逻辑来看，两个圆柱形声学换能器平行排布在安装基板上，间距经过声学路径优化，既避免发射端的余震直接串扰到接收端，又能保证前方探测区域的波束覆盖范围符合常规测距需求，不会出现近距离探测盲区过大的问题。安装基板采用平板式设计，边缘预留的两个安装孔位适配M2规格的紧固件，孔位间距符合通用开源电子硬件的安装孔距标准，不管是直接固定在设备壳体上，还是搭配铜柱固定在PCB载板上都能适配，不需要额外做转接结构。探头部分的网面结构是声学匹配层的保护结构，网格开孔率经过匹配，既不会阻挡超声波的传导路径，又能阻挡外界的灰尘、细小杂物直接接触换能器振膜，延长器件在多尘工况下的使用寿命。侧边引出的接线位结构做了限位凸起，焊接排针或者连接导线时可以起到定位作用，避免接线拉扯导致的焊点脱落问题。做结构集成时需要注意，两个探头的中心轴线需要保持平行，安装面要和探测方向垂直，倾斜角度超过5度就会导致回波反射路径偏移，大幅降低测距准确率；基板后方需要预留至少5mm的走线空间，避免金属结构件紧贴探头背部，不然会导致超声波在结构内部传导形成误触发。另外这种双探头结构的探测范围存在一个近场三角盲区，安装时要根据实际的探测最小距离调整安装高度，比如做物料到位检测时，要保证最近的检测位置落在有效测距区间内，不能落在盲区范围内。整个结构的外形没有多余的突出结构，整体厚度控制在较低水平，适合嵌入到紧凑型的设备内部，比如小型服务机器人的外壳内部、智能垃圾桶的感应端、自动洗手液机的感应模块位置，不需要为结构预留过多的安装空间。结构上的圆角过渡处理也避免了安装时刮伤导线或者操作人员的手部，适配批量组装的生产需求。
