红外发射控制器外壳结构设计

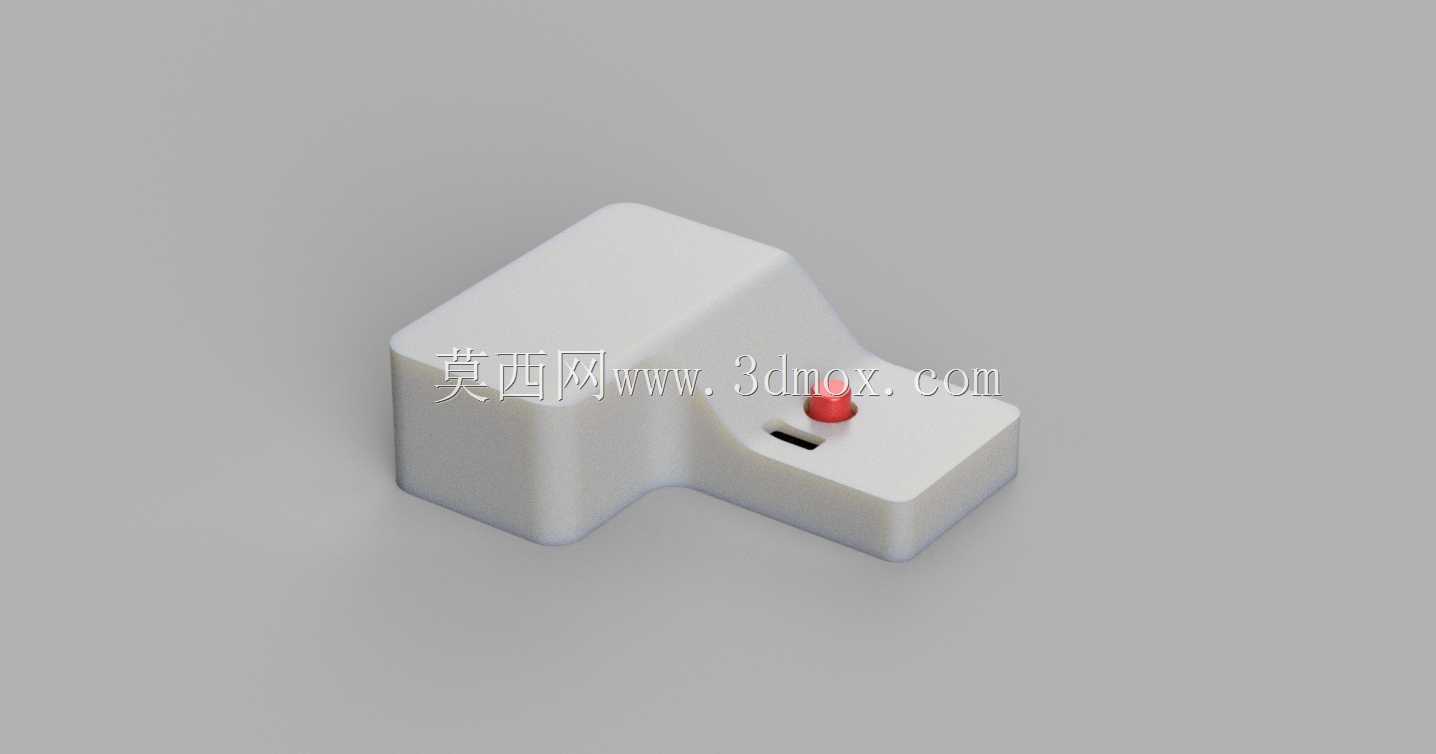

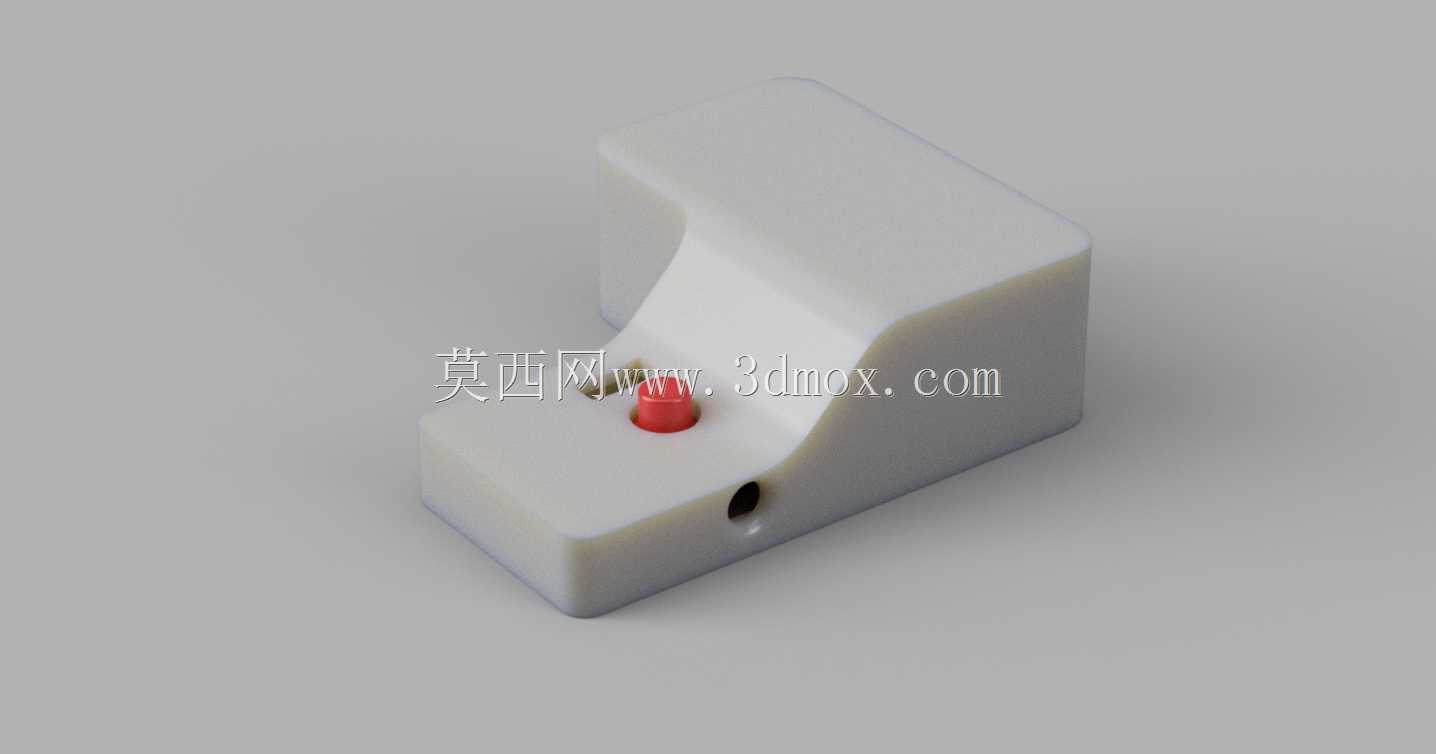

　　外壳的安装边界设计充分考虑了内部PCB的装配需求，内部预留的腔体尺寸完全匹配定制PCB的安装孔位，侧壁预留的小孔为红外发射管的信号透出窗口，位置与PCB上红外发射管的安装位置完全对齐，窗口孔径经过反复调整，既能够保证红外信号的发射角度覆盖范围满足10米内的遥控需求，也能避免外界灰尘、杂物进入腔体内部影响电路稳定性。顶部斜面上的红色按键安装位，采用了下沉式的台阶设计，按键帽突出外壳表面的高度控制在3mm以内，既能够保证按压时的清晰触感，也能避免装置放置在平面时误触按键，按键周边的壳体壁厚均匀，采用注塑成型工艺时不会出现缩痕、翘曲等缺陷，适合小批量3D打印验证或者开模量产。外壳的基座底部为完全平整的平面，这款红外发射控制器的结构设计，主要面向业余电子制作、小型遥控设备改装场景，可适配火箭模型发射触发、小型无人机远程启停、DIY智能设备红外控制等实际使用需求，核心是为红外发射电路、控制按键、供电模块提供稳定的安装承载与防护结构。从实际使用场景出发，这类小型红外发射装置大多需要手持操作或者固定在简易支架上使用，因此外壳整体采用了带斜切面的L型块体结构，主体为规整的长方体基座，一侧向上延伸出挡边结构，斜切面从挡边顶部平滑过渡到基座前端，既能够让前端的红外发射窗口获得合适的俯仰角度，避免手持时手指遮挡红外信号发射路径，也能让顶部的操作按键处于手指自然按压的舒适位置，符合手持操作的人机工程要求。

　　不需要额外加装脚垫就可以稳定放置在桌面、设备外壳等平整表面上，如果需要固定安装，也可以在底部粘贴双面胶或者通过小型自攻螺丝从底部拧入固定，不会破坏外壳的外观完整性。侧壁除了红外发射窗口之外，没有多余的开孔，整体的密封性能可以满足日常室内外使用的防护需求，即使在户外模型发射场的多尘环境下使用，也能有效阻挡沙尘进入内部电路。从结构设计的细节来看，外壳的所有边角都做了R2的圆角过渡，没有尖锐的棱角，手持操作时不会划伤手部，壳体的壁厚统一设置为2mm，对于ABS或者PLA材质来说，这个壁厚既能够保证足够的结构强度，跌落时不会轻易开裂，也不会因为壁厚过大导致材料浪费、3D打印时间过长。内部腔体的边缘预留了0.2mm的装配间隙，

　　PCB装入时不需要强行挤压，配合定位柱可以实现无螺丝快速装配，后期维护拆卸也十分方便。斜切面的角度经过实际测试设置为30度，手持时红外发射管的指向刚好与操作者的视线方向基本一致，对准被控设备时不需要刻意调整手腕角度，操作体验更加顺畅。按键位置距离外壳侧边的距离为15mm，成年人单手握持时，食指刚好可以自然搭在按键上，不需要挪动手指位置就可以完成按压触发操作。考虑到这类DIY电子装置经常需要调整内部电路或者更换电池，外壳的上盖与基座采用卡扣式连接结构，卡扣的扣合量设置为0.8mm，既能够保证日常使用时上下盖不会松脱，也可以用撬片轻松拆开进行内部维护，不需要在外壳表面设置额外的螺丝孔，保持外观的简洁整体性。

　　红外发射窗口的位置距离基座前端面5mm，避免前端面的壁厚遮挡红外信号的大角度发射，实测在无遮挡环境下，有效控制距离可以达到12米，完全满足模型发射、小型设备遥控的使用需求。外壳的整体尺寸控制在长45mm、宽30mm、高25mm的范围内，体积小巧，可以轻松放入口袋或者工具包中携带，不会占用过多空间，重量仅20g左右，长时间手持操作也不会产生疲劳感。在实际的模型发射场景中，这类控制器需要具备较高的触发可靠性，因此外壳内部在按键位置预留了按键帽的导向结构，按键按压时不会出现歪斜卡滞的情况，每次按压都能可靠触发电路发射红外信号，避免出现按动无响应的情况导致发射时机延误。如果用于固定安装在设备端作为红外触发节点，平整的底部可以配合魔术贴快速固定在设备机架上，不需要设计复杂的安装支架，适配性更强。
