便携式DIY空气环境质量实时监测设备

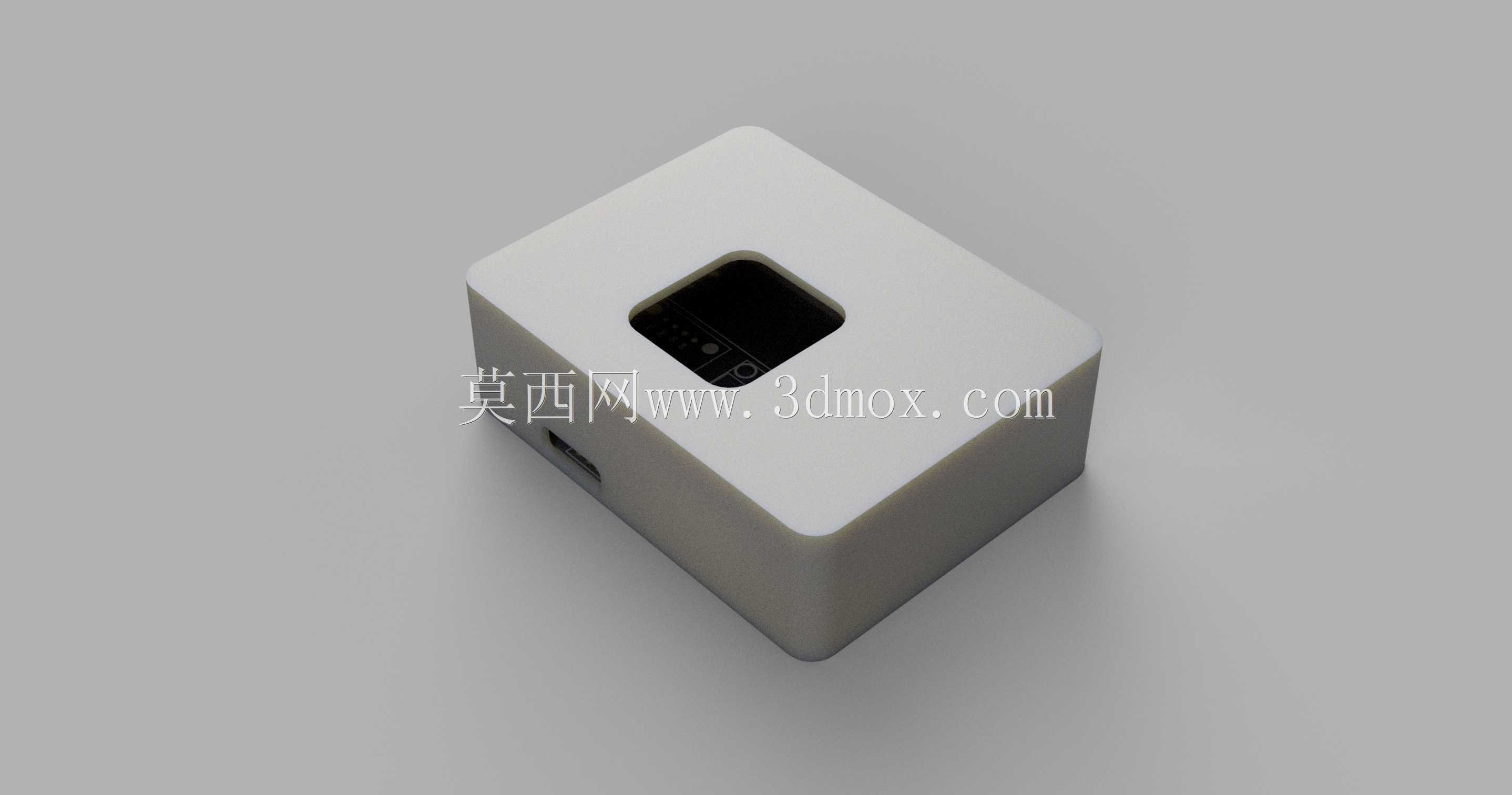

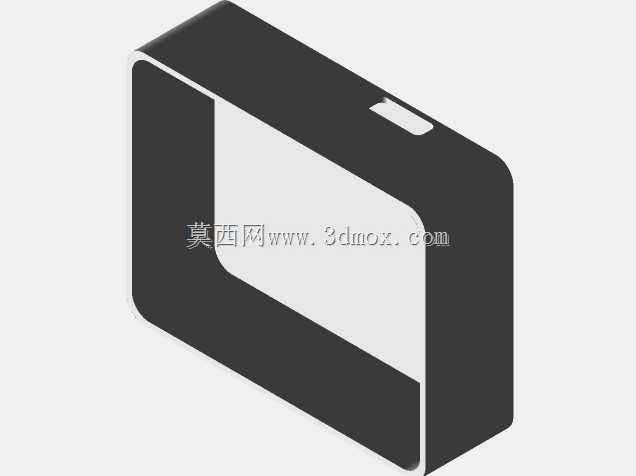

　　这款便携式空气监测设备的结构设计，最初是面向民用室内空气检测、小型办公场所空气质量巡检、户外露营环境空气质量快速排查这类场景做的适配，区别于传统固定式空气质量监测站点的笨重形态，整体采用一体化无外凸按键的方正壳体设计，壳体边角做了R3的圆角过渡，既避免日常携带过程中边角磕碰造成壳体开裂，也不会在放置时刮蹭接触的桌面、背包内衬等接触面。从结构布局来看，设备内部预留了多组传感器安装位，可根据实际检测需求搭载PM2.5检测模块、温湿度传感单元、VOC浓度检测组件，壳体正面预留的半透显示区域，可直接将检测数据通过内置显示屏对外呈现，无需额外外接显示终端，顶部开设的微型开槽是设备的进气导流通道，采用窄缝式设计既可以保证外部空气顺畅流入设备内部的传感检测腔，也能阻挡大体积的灰尘、碎屑进入设备内部，减少日常使用过程中的清理维护频次。

　　设计过程中优先考虑了手持与桌面放置两种使用状态的平衡，壳体整体厚度控制在32mm，单手握持时手指可自然贴合壳体侧面的弧面过渡区域，长时间手持巡检也不会产生明显的硌手感，底部做了1.2mm高度的平底支撑边，放置在水平桌面时可以保证设备稳定不晃动，不会因为桌面轻微的倾斜出现滑移。壳体的上下盖采用卡扣式连接结构，没有外露的螺丝孔位，既保证了外观的整体性，也方便后期拆解更换内部传感器或者检修电路，卡扣的扣合量设计为0.8mm，既可以保证日常使用过程中上下盖不会意外松脱，也不需要借助专用工具就能徒手完成拆解。内部的电路安装槽做了定位筋设计，电路板装入后可以通过四周的定位筋完成限位，不需要额外打胶固定，减少装配工序的同时，也避免胶体长期老化挥发对内部传感器检测精度造成影响。设备的进气通道与传感腔之间做了缓流结构设计，进入设备内部的空气不会直接高速冲击传感器探头，避免气流扰动造成检测数据出现大幅波动，传感腔的排气口开设在设备底部的支撑边间隙处，进出气通道形成对角布局，保证空气可以顺畅流经所有检测单元，不会出现气流死角导致检测数据失真。

　　考虑到DIY场景下用户可能会自行调整内部模块配置，壳体内部预留了10mm的冗余空间，用户可以根据自身需求加装蓝牙传输模块、蜂鸣报警单元，不需要额外对壳体进行二次切割打磨，壳体壁厚统一设置为2mm，采用常规的PLA或者ABS材质即可完成3D打印制作，打印过程中不需要添加支撑结构，降低自制过程的打印难度与材料损耗。从安装边界来看，设备背部预留了两个壁挂孔位，既可以放置在桌面使用，也可以通过螺丝固定在墙面、支架上做长期定点监测，壁挂孔位采用葫芦孔设计，安装时不需要将螺丝完全拧出，即可完成设备的挂装与拆卸，适配日常场景下灵活切换使用位置的需求。

　　设备整体没有设计外凸的操作按键，所有功能操作可通过内置的触摸感应单元实现，感应区域设置在壳体正面显示区的下方，外观上没有明显的按键凸起，进一步提升了壳体的整体性，也避免了按键缝隙进灰的问题。在结构强度校核阶段，针对壳体的边角位置做了加厚处理，1米高度自由落体到木质地面时，壳体不会出现开裂、内部组件移位的情况，满足日常便携使用的抗摔要求，壳体表面采用哑光磨砂质感设计，日常使用过程中不容易残留指纹和划痕，长期使用也能保持较好的外观状态。
