3D打印机鲍登远程送丝挤出机构

　　鲍登挤出机构是FDM熔融沉积型3D打印设备中区别于近程挤出的核心送丝方案，核心应用场景覆盖桌面级DIY打印设备、中小型商用FDM打印机的送丝系统搭建，尤其适配打印头需要高速往复运动、对运动端重量有严格控制要求的机型，通过将送丝驱动单元与打印热端分离布置，大幅降低X/Y运动轴的负载惯量，有效提升打印过程中运动机构的响应速度，减少高速打印时的振纹与定位偏差。

　　从实际设备用途来看，这套机构承担着耗材稳定输送、送丝回抽精准控制的核心作用，工作过程中驱动步进电机通过减速齿轮组带动主动送丝轮，配合从动压轮将1.75mm标准直径的打印耗材以稳定的推力送入远程PTFE导料管，耗材沿导管传输至远端的加热块喷嘴位置完成熔融挤出；回抽动作时则反向转动带动耗材回退指定距离，避免喷嘴移动过程中出现溢料、拉丝问题，直接决定打印过程的出丝稳定性、层间结合质量以及复杂悬空结构的打印成型效果。

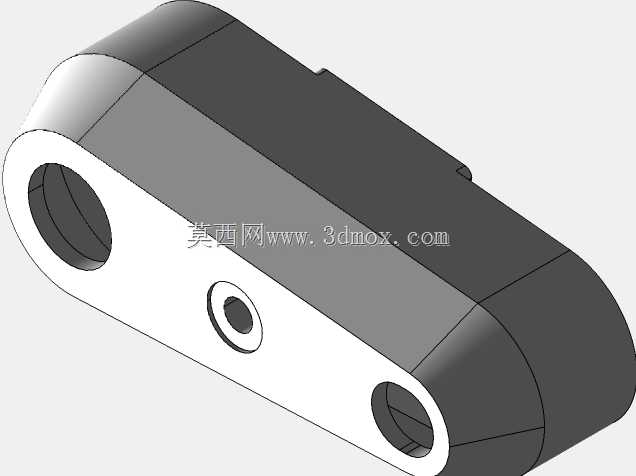

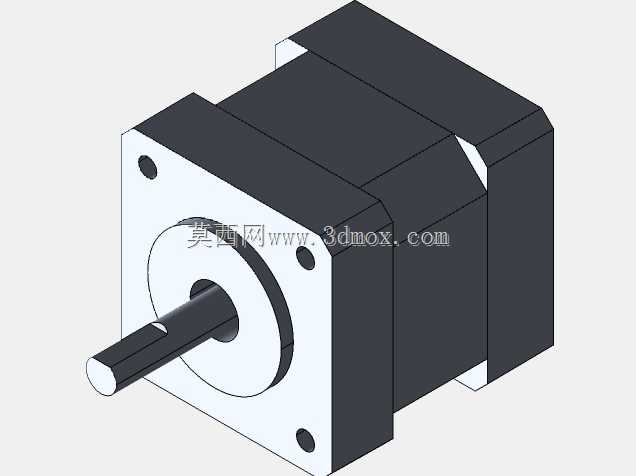

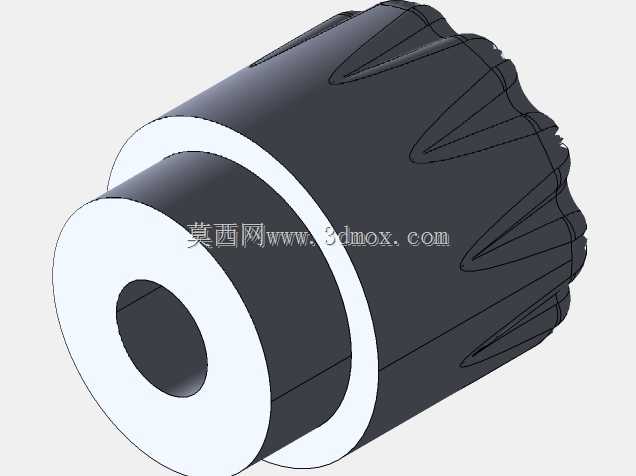

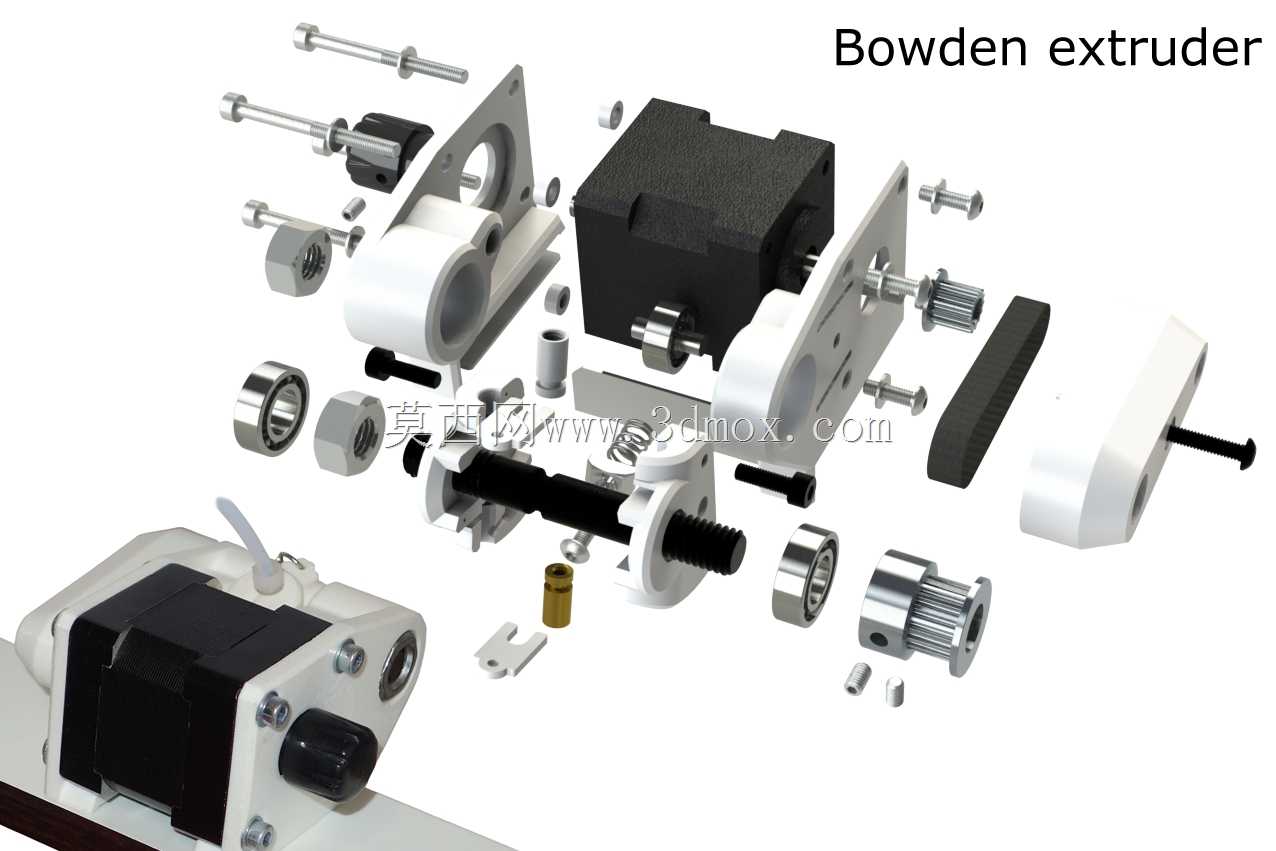

　　功能特性层面，这套挤出结构采用双轴承支撑的送丝轮布局，送丝轮表面做滚花处理提升与耗材的接触摩擦力，避免送丝过程中出现打滑、啃丝问题；压轮部分采用可调弹簧压紧结构，可根据不同耗材的硬度特性调整压紧力度，适配PLA、ABS、PETG、TPU等不同硬度的常见打印耗材，其中针对柔性TPU耗材，通过优化送丝路径的间隙控制，减少耗材在送丝通道内的弯折余量，降低柔性耗材送丝卡顿的概率。整体驱动单元采用42型标准步进电机安装位，可直接适配市面绝大多数常规3D打印机的驱动板输出接口，无需额外定制转接件。

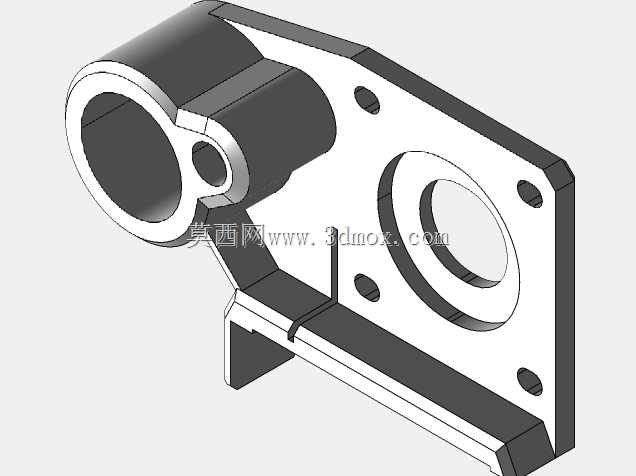

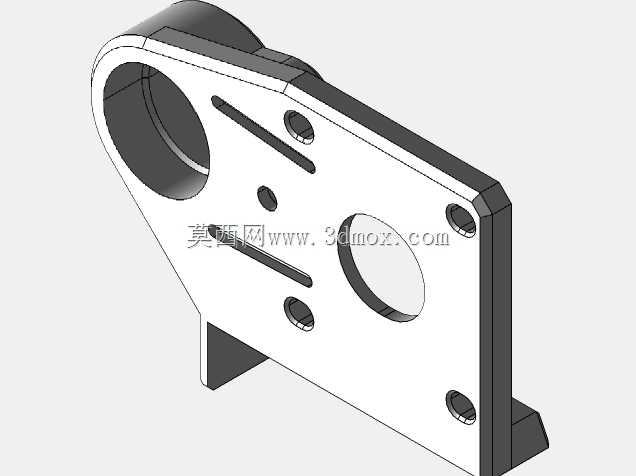

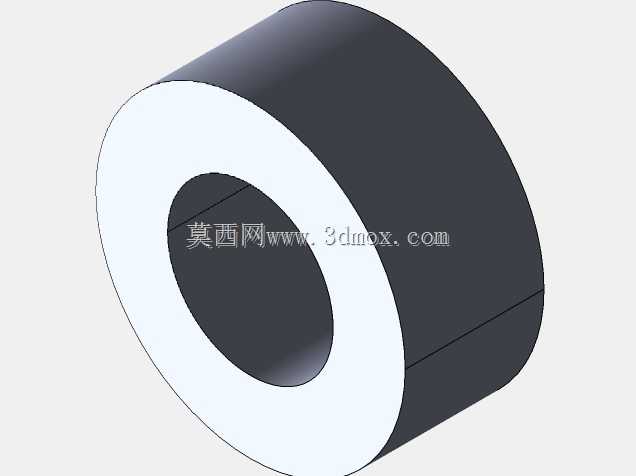

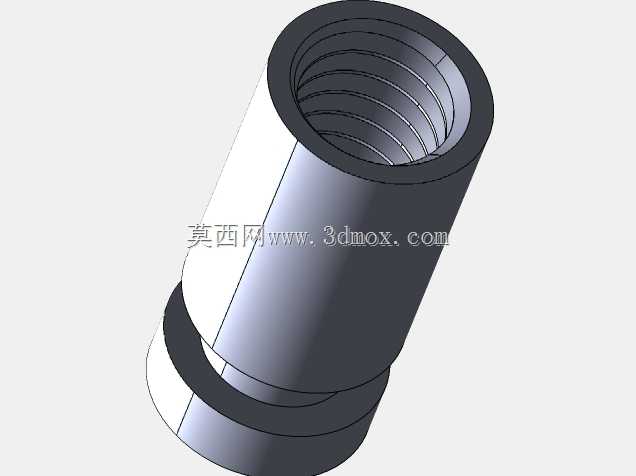

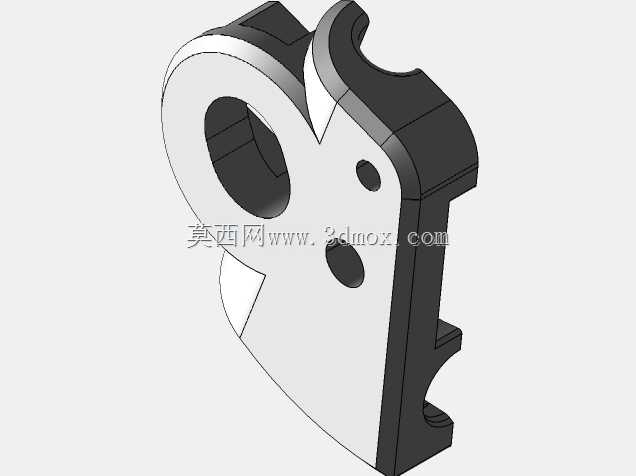

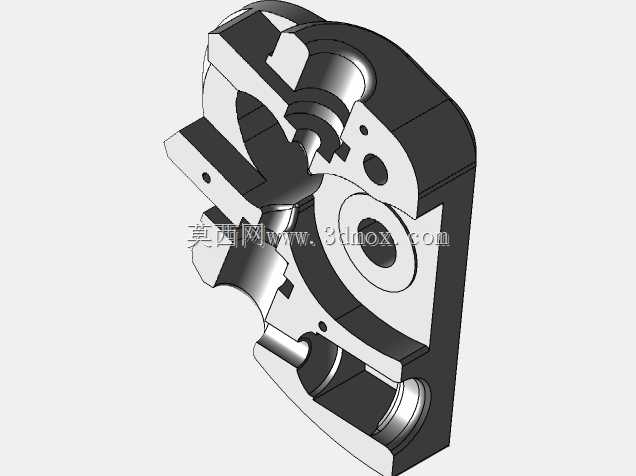

　　设计思路上，这套结构充分考虑了改装兼容性与装配维护便利性，安装支架采用一体化钣金折弯与机加工结合的结构，安装孔位匹配主流2020、2040铝型材框架的安装间距，既可以用于全新机型的整机结构设计，也可用于原有近程挤出机型的鲍登方案改装。设计过程中针对原有鲍登结构常见的送丝阻力大、导管对接处漏丝的问题做了优化：送丝轮与导料管的对接位置做了同轴度限位，导料管插入端做沉孔定位，保证导管内孔与送丝轮出线端完全对齐，避免耗材经过对接位置时出现卡滞；挤出机的出线端采用快插式气动接头结构，可快速更换不同长度的导料管，适配不同成型尺寸的设备需求。所有转动配合位置均采用标准轴承支撑，减少转动过程中的摩擦阻力，降低步进电机的驱动负载，提升长时间工作的稳定性。

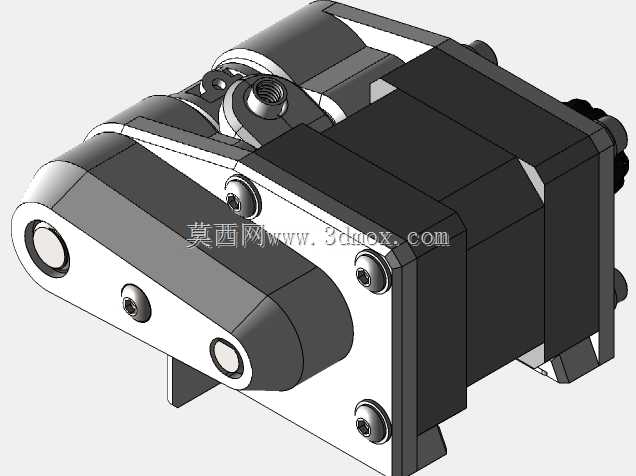

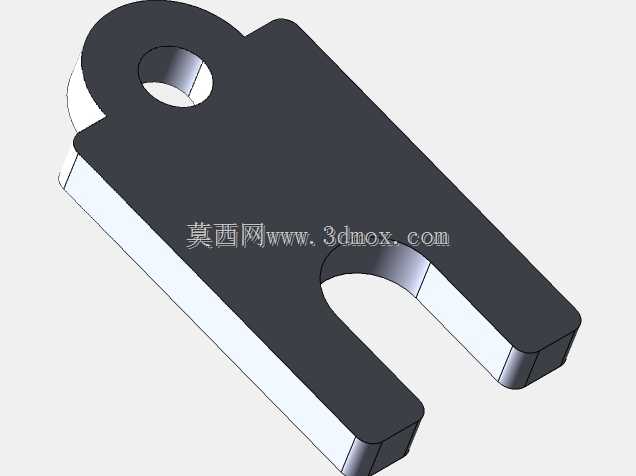

　　外形尺寸与安装边界方面，整套挤出驱动单元的整体轮廓尺寸控制在85mm60mm48mm范围内，安装固定孔采用间距32mm的标准M4螺纹孔设计，可直接固定在设备框架的预定位位置，不会与周边的同步带轮、导轨滑块、限位开关等部件产生运动干涉。送丝路径的进线端做了喇叭口导向结构，方便用户穿入耗材，无需额外做端头修剪即可顺利送入送丝轮位置；压轮的解锁拨杆外露长度12mm，无需借助工具即可手动扳动完成耗材的穿入与更换操作，日常维护操作空间充足，即使安装在设备框架的边角位置也可顺利操作。结构中所有受力部位均做了加厚处理，安装支架的壁厚达到3mm，长时间工作下不会因为电机震动、压轮持续受力出现变形问题，保证送丝轮与压轮的平行度长期稳定，避免长期使用后出现送丝偏磨、压力不均的问题。

　　在实际装配适配过程中，这套结构的电机输出轴与送丝轮的配合采用D型轴定位，可保证送丝轮与电机轴无相对滑动，送丝量的控制精度可达到0.01mm级别，配合固件的E步校准可实现精准的出丝量控制，满足高精度模型打印的送丝要求。挤出机的整体重量控制在180g以内，即使部分机型将其安装在运动轴上，也不会带来过大的负载，同时兼顾远程与近程安装的适配性。
