适配FABtotum设备的圆珠笔绘图笔架结构

　　日常做桌面级FDM设备改造时，很多从业者都会遇到需要拓展绘图功能的需求，这款笔架结构就是针对这类场景开发的功能拓展部件，核心作用是把普通圆珠笔芯稳定固定在设备的刀架安装位上，让原本仅能完成熔融堆积成型的设备，可直接切换为笔式绘图仪使用，完成平面轮廓绘制、标记线打标、纸样复刻等作业。

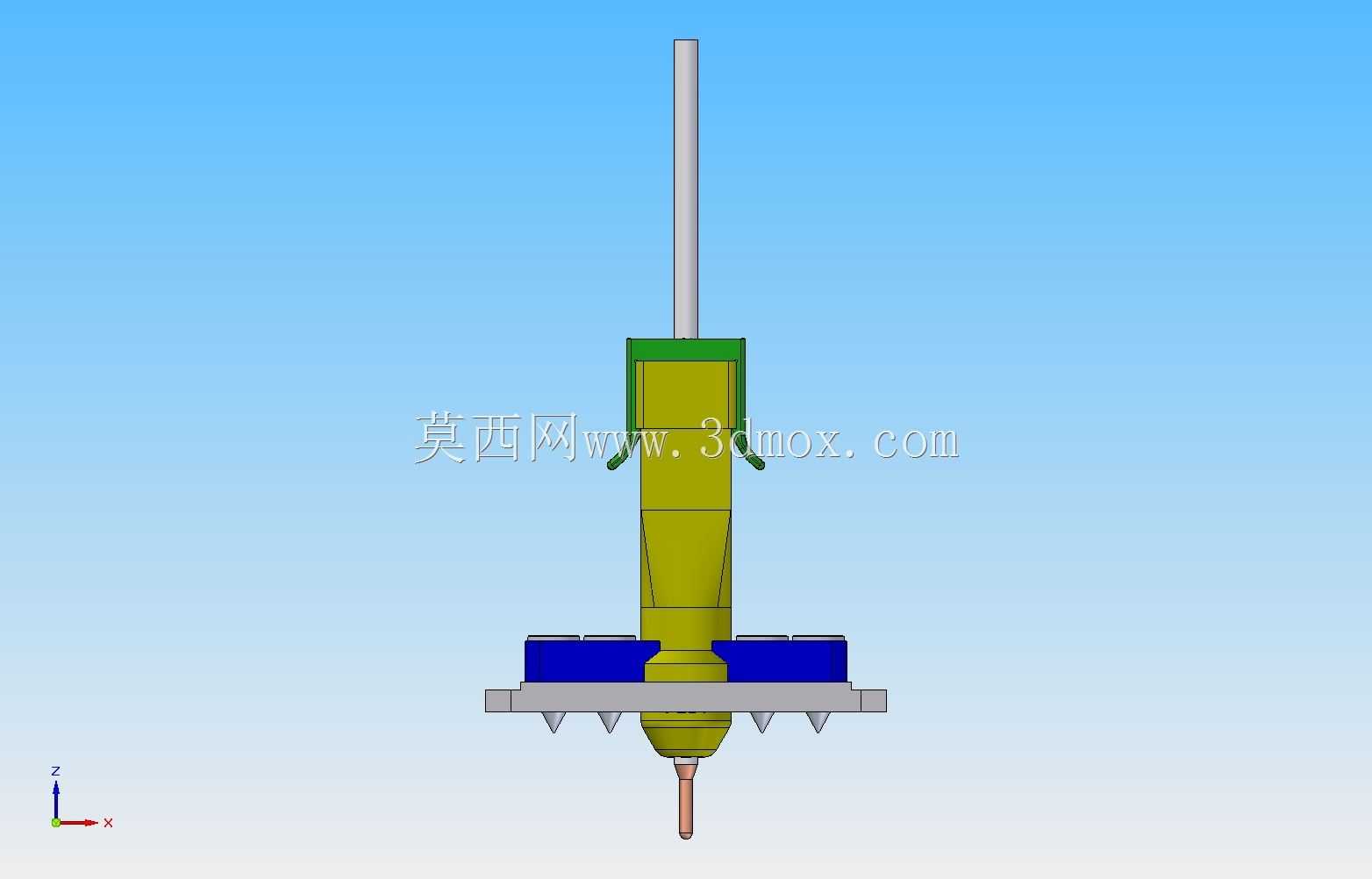

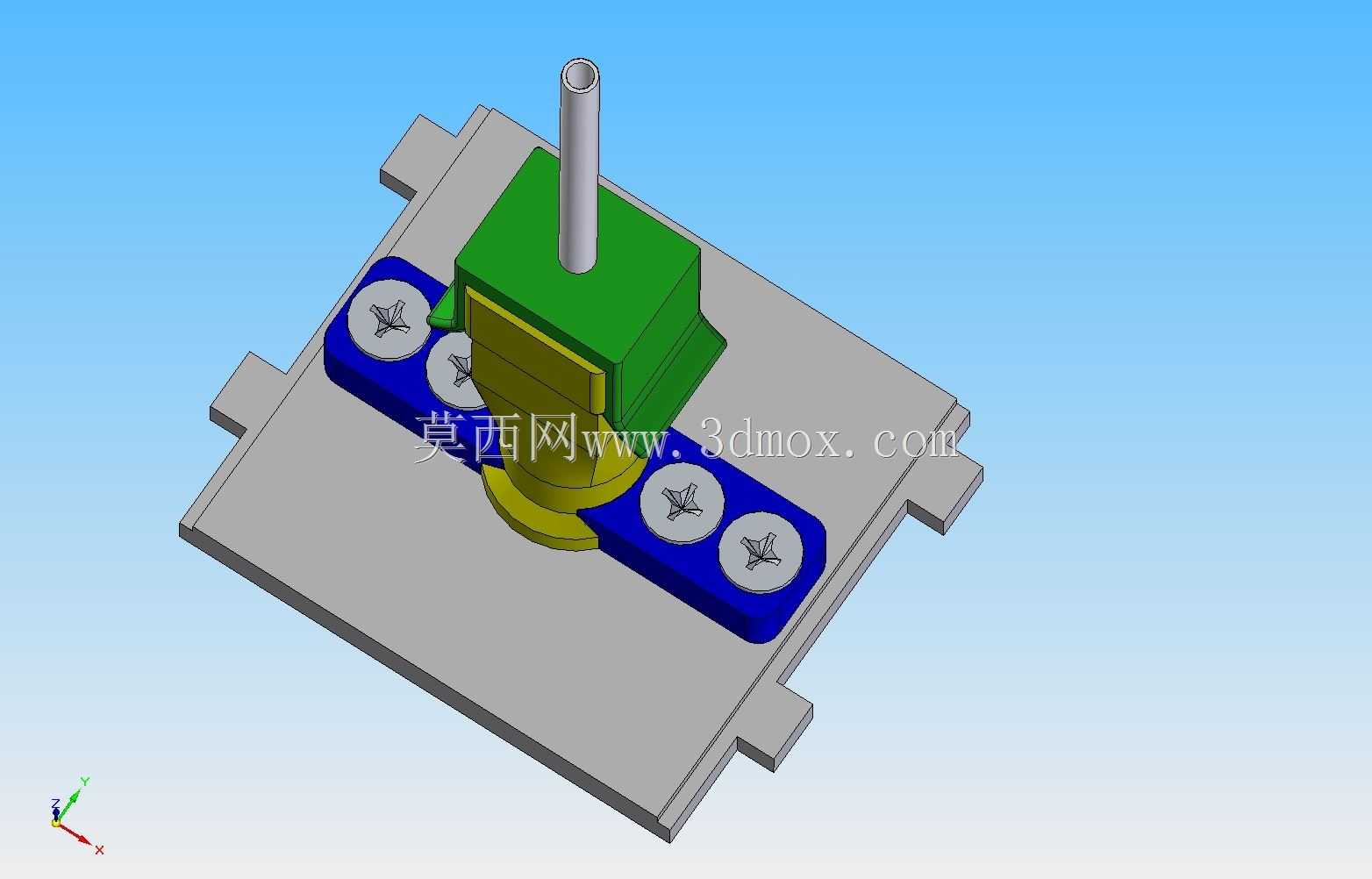

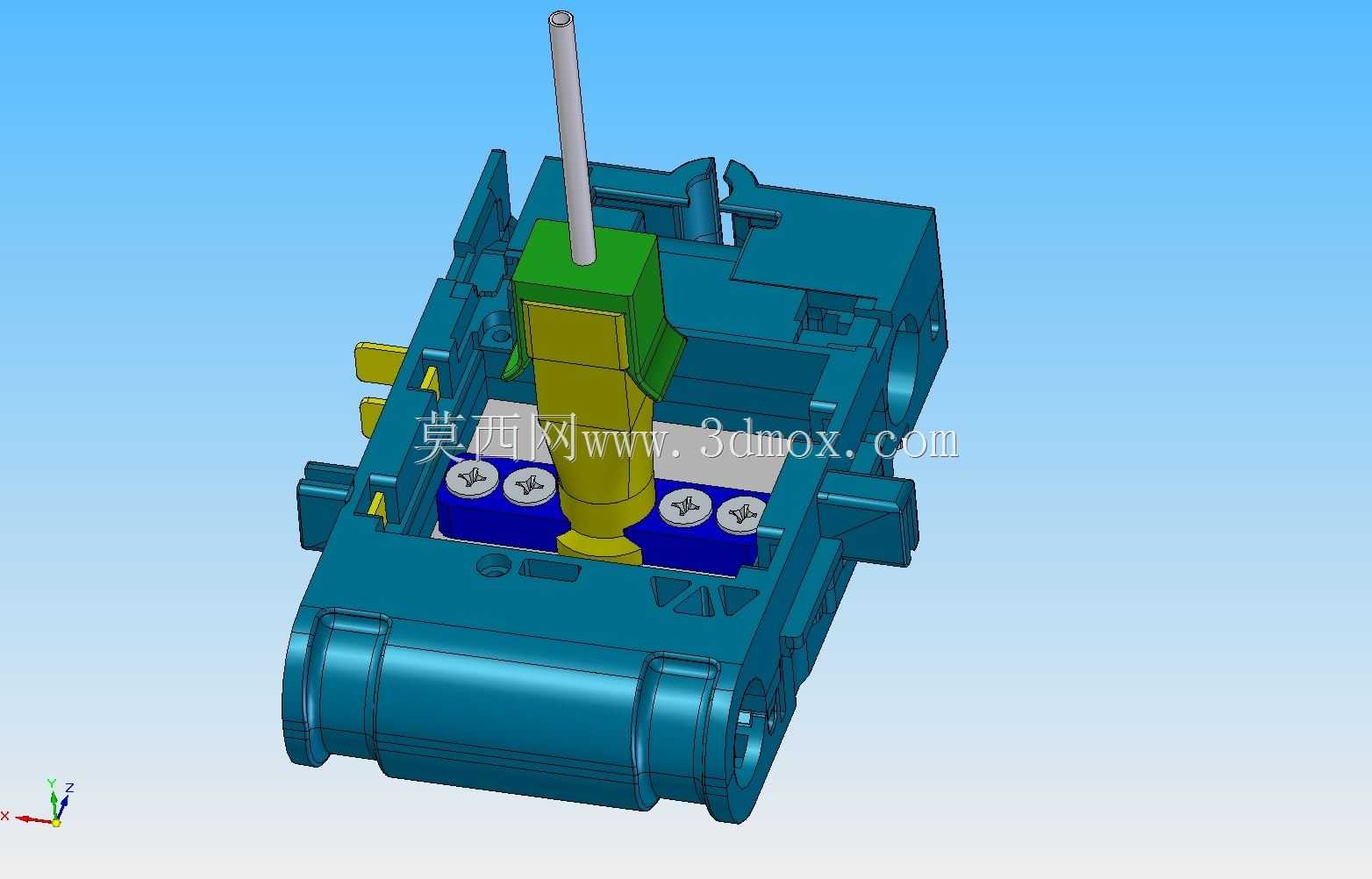

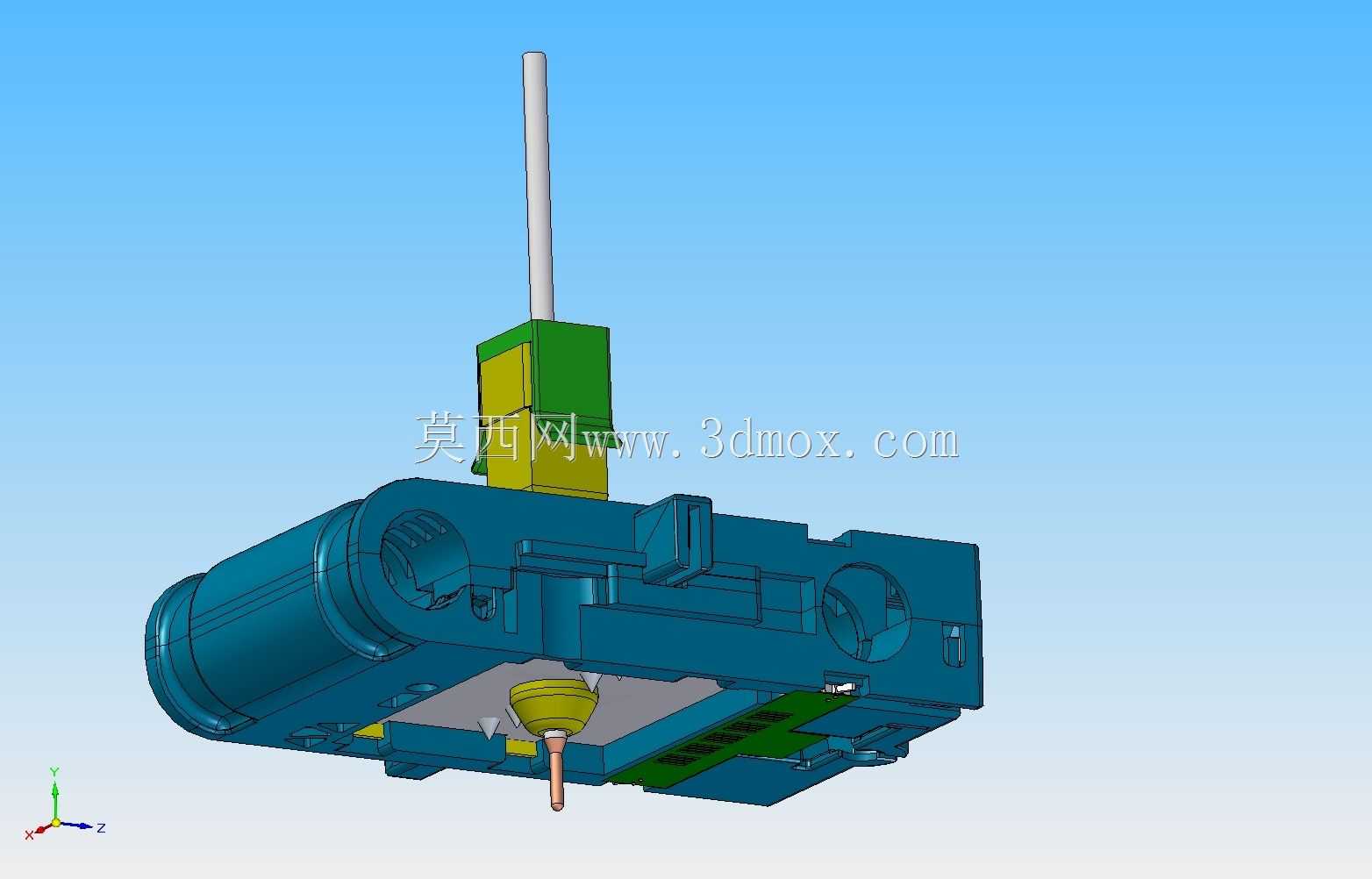

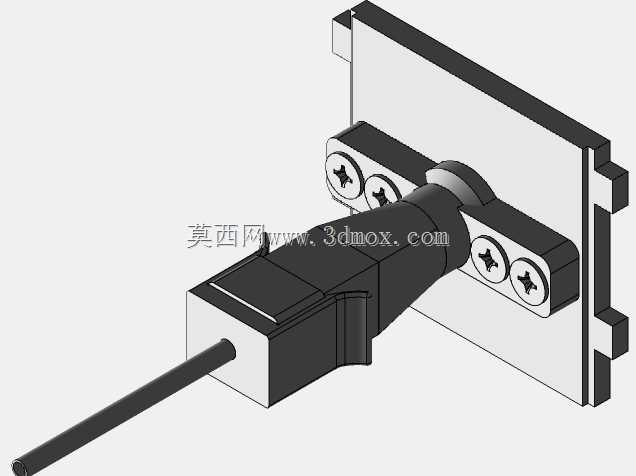

　　从安装适配边界来看，其基板部分完全匹配FABtotum设备的原有刀架安装孔位与卡位结构，不需要对设备原有安装面做二次打孔或打磨修改，直接通过板上的卡位结构完成定位，配合两个蓝色夹块实现向下按压后的锁止固定，安装后整体外伸长度控制在原有刀具的作业行程范围内，不会出现超程碰撞设备成型平台的问题，横向占用空间仅覆盖单刀位的安装区域，不会干涉相邻刀位的其他功能头安装。

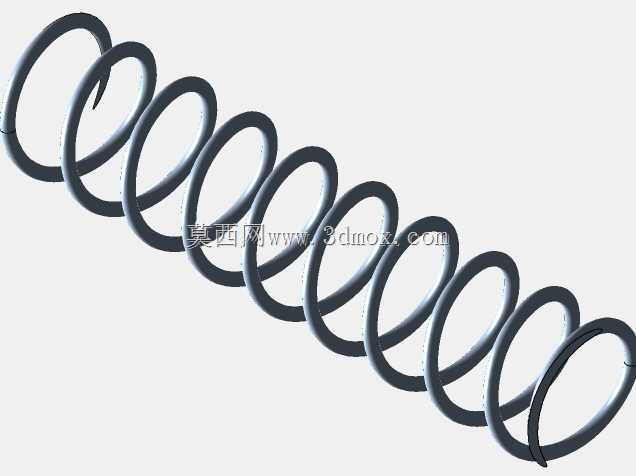

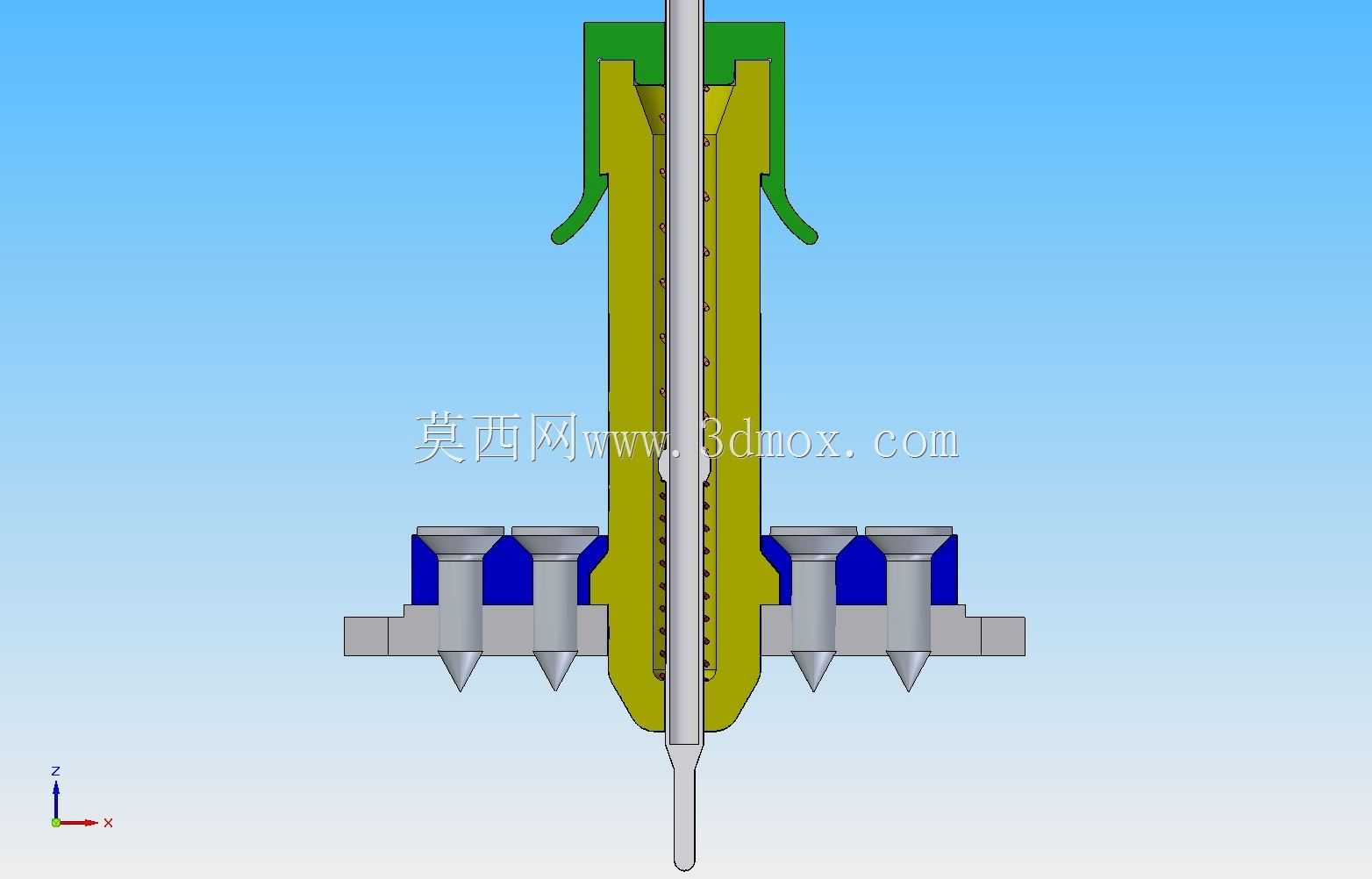

　　整个结构的夹持逻辑完全依托常规圆珠笔的现有零件做弹性适配，没有采用定制化的弹性元件，降低了改装的物料成本。靠近笔尖位置的红色下压力弹簧，直接取自普通圆珠笔内部，自由长度约17mm，安装后提供的初始预紧力刚好可以托住笔芯的自重，避免设备在快速移动过程中笔芯从架体中滑落，同时在笔尖接触绘图平面时，能提供一定的浮动缓冲量，避免硬接触顶弯笔尖或者划破绘图介质。上方的橙色上压力弹簧取自另一支尺寸稍大的圆珠笔，自由长度约30mm，线径更粗、弹性系数更大，能提供更高的保持力，既允许笔芯在接触平面时做一定距离的回缩，抵消平台平面度误差带来的接触力波动，又能保证笔尖始终以稳定的压力贴合在绘图介质表面，避免绘图过程中出现断墨、线条深浅不一的问题。

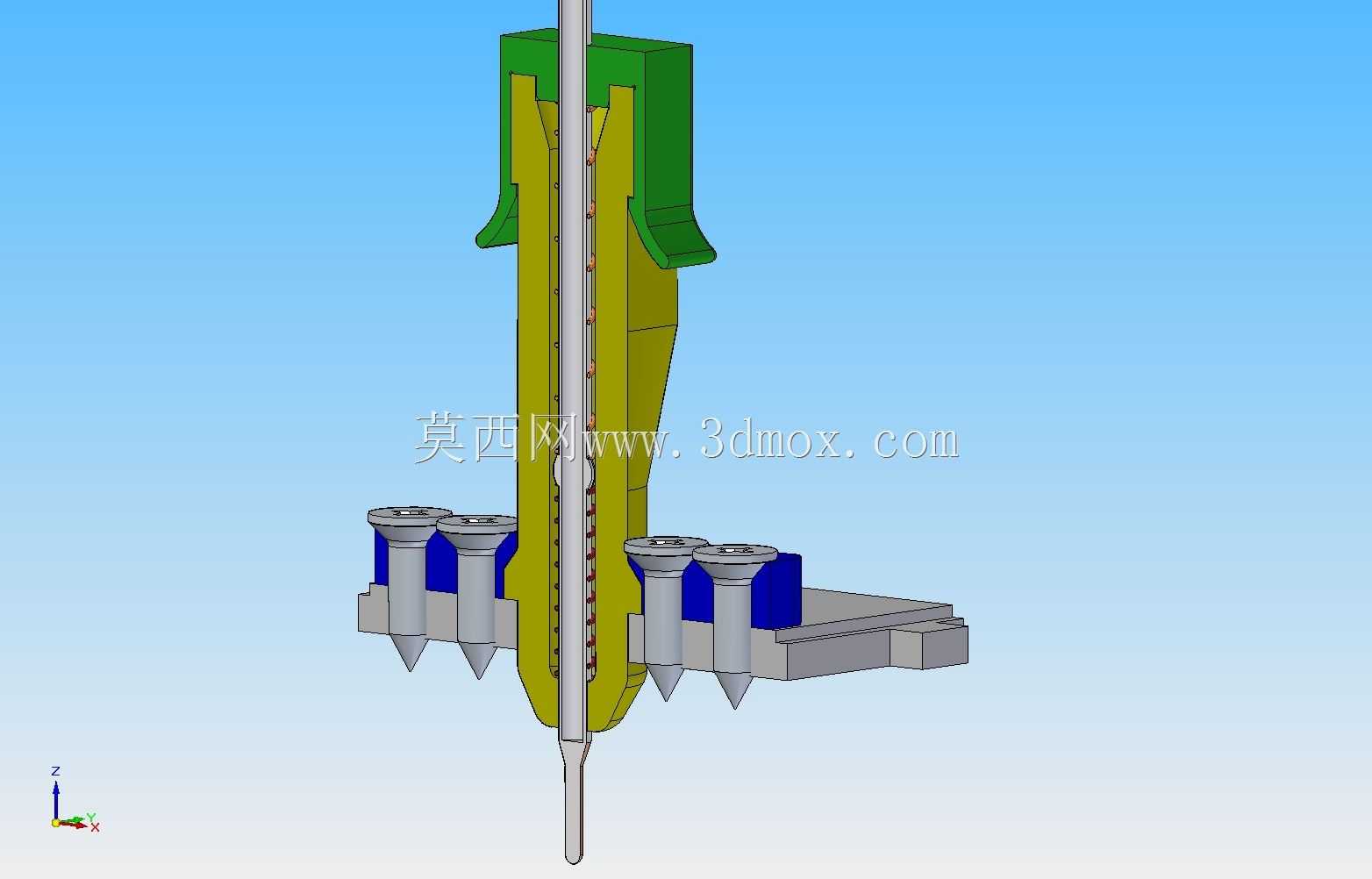

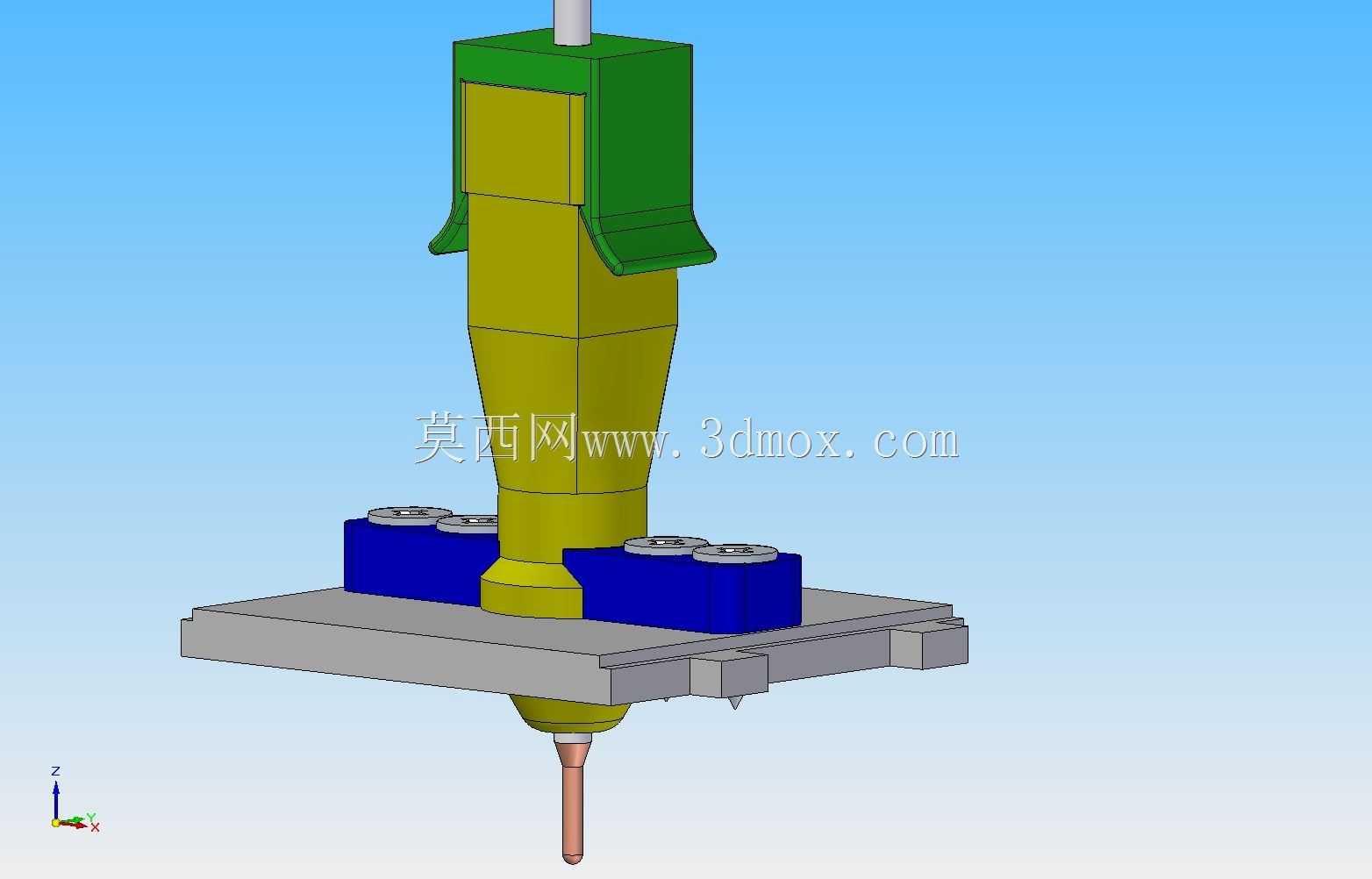

　　绿色的夹头部分做了内锥面导向结构，和笔芯上部的圆柱体笔杆可以实现自动对中，不需要安装时反复调整笔芯的同轴度，夹头的开合角度预留了约90度的操作空间，更换笔芯时不需要完全拆解整个架体，直接拨开夹头就能取出旧笔芯、放入新笔芯，松手后夹头靠自身弹性抱紧笔杆，配合上下弹簧的限位，笔芯在绘图过程中不会出现周向转动或者轴向窜动。黄色的外壳部分作为整个结构的承力主体，内部做了贯通的导向槽，笔芯的移动全程在导向槽内完成，不会出现偏斜卡滞的问题，外壳侧面的加强筋结构刚好卡在基板的定位槽内，保证整个架体在设备高速移动、急停换向时不会出现松动移位。

　　实际使用场景中，这套结构除了适配FABtotum设备外，只要安装基板的孔位尺寸匹配，也可以直接移植到其他同规格安装接口的桌面级3D打印设备上，不需要修改核心的夹持与弹性结构。绘图作业时，设备只需要将原有挤出头替换为该笔架，在控制软件中设置对应的笔尖抬升高度、绘图移动速度，就可以完成矢量图绘制、电路板蚀刻前的线路掩膜绘制、服装纸样轮廓绘制等工作，相比专门采购的绘图笔架，这套结构的零件大多可以通过3D打印直接制作，弹性元件直接取自废弃圆珠笔，改装成本极低，同时夹持稳定性完全满足日常绘图的精度要求，笔芯的浮动行程可以覆盖±2mm以内的平台平面度误差，不需要在绘图前反复做平台调平操作，降低了功能拓展的调试门槛。结构上所有的棱角位置都做了倒圆角处理，安装时不会划伤操作人员的手部，外露的弹簧部分都做了沉槽安装，不会在设备移动过程中勾到管线或者其他部件，整体的重量控制在15g以内，不会给设备的运动轴带来额外的负载，不会影响设备原有的运动精度与使用寿命。
