NP-BX1电池适配充电座结构设计方案

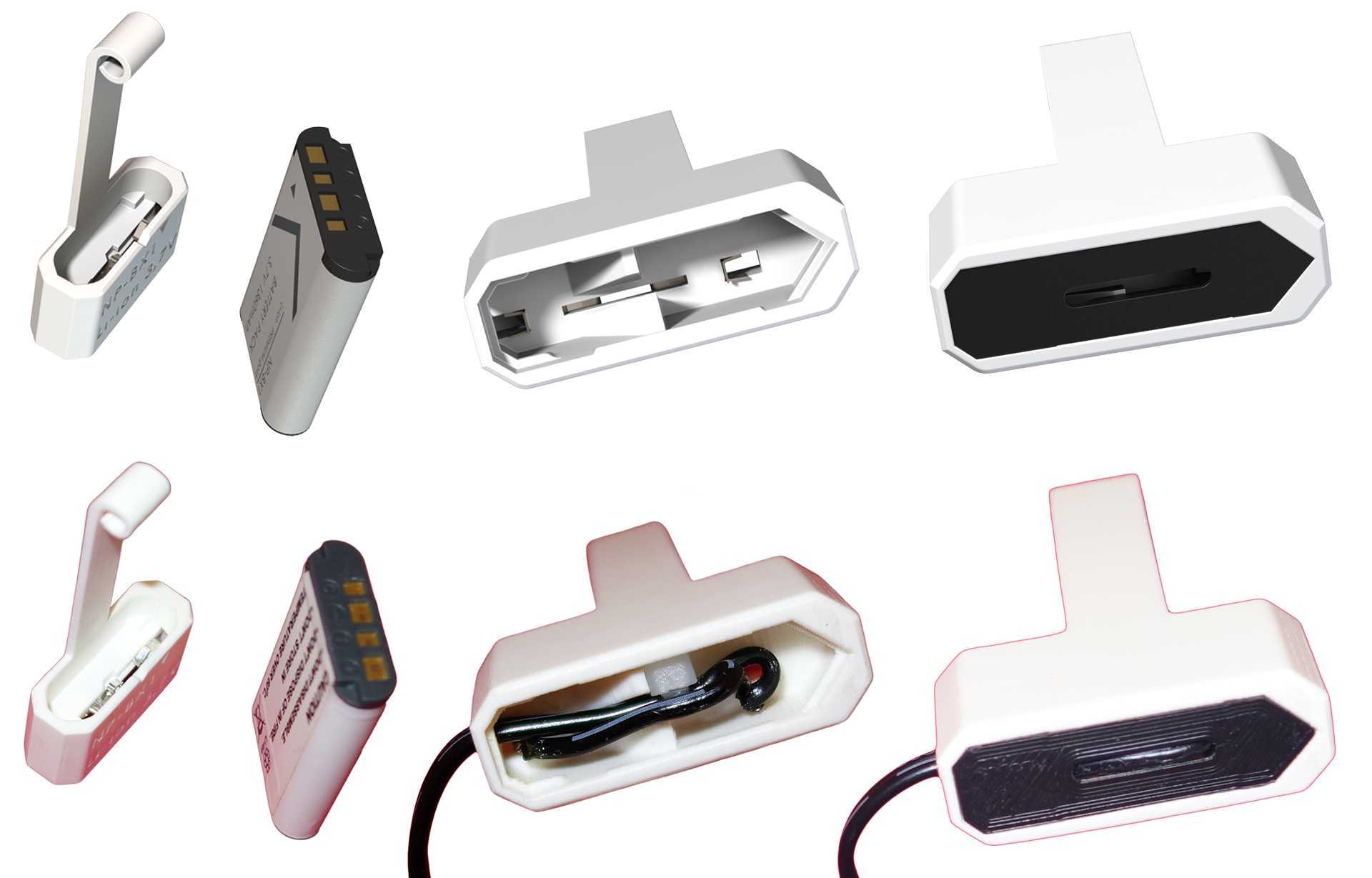

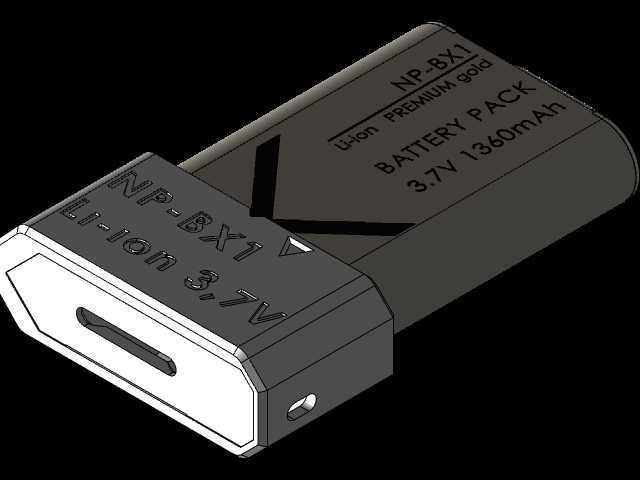

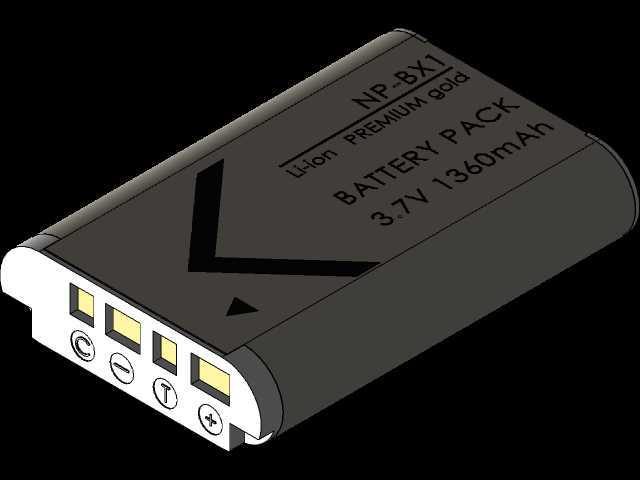

　　这款适配NP-BX1规格电池的充电座，主要面向小型数码影像设备的外置补能场景，日常使用中可搭配常规锂离子、锂聚合物充电模块完成电池的夹持充电，解决零散电池充电时无固定位、触点对位不准的常见问题。从结构设计逻辑来看，整体采用分体式组合思路，上半部分为电池容纳仓，仓体内腔做了与NP-BX1电池外形完全匹配的仿形限位，侧壁预留0.2mm的插拔间隙，既保证电池放入后不会出现横向窜动，又能让用户单指即可完成取放操作，仓体内部对应电池触点的位置做了避让槽，可适配不同厚度的接触弹片安装，避免充电时出现接触不良的情况。

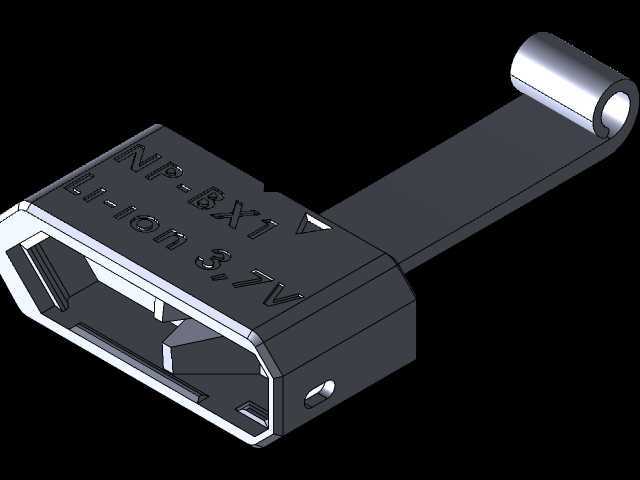

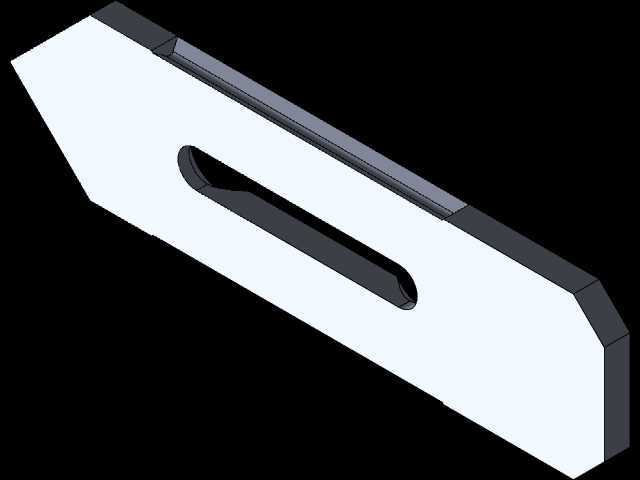

　　下半部分为充电座的基座部分，内部预留了充电电路板的安装空间，走线槽沿基座内壁排布，可将充电输入线从基座尾部的出线孔引出，出线孔位置做了圆角过渡处理，避免长期弯折造成线材外皮破损。基座底部做了内凹的防滑胶贴安装位，可粘贴1mm厚的防滑硅胶垫，放置在光滑桌面时不会出现滑动。充电座的立臂部分做了斜向支撑结构，在立臂顶端预留了挂装孔，既可以平放在桌面使用，也可以通过挂孔固定在墙面或者设备支架上，适配不同的使用场景。从安装边界尺寸来看，整个充电座平放时的整体占用空间较小，横向宽度刚好容纳单块NP-BX1电池，纵向深度不超过常规名片的长度，不会过多占用桌面空间；立臂的高度经过测算，电池插入后顶端不会超出立臂高度，避免取放时磕碰电池顶部的泄压阀。

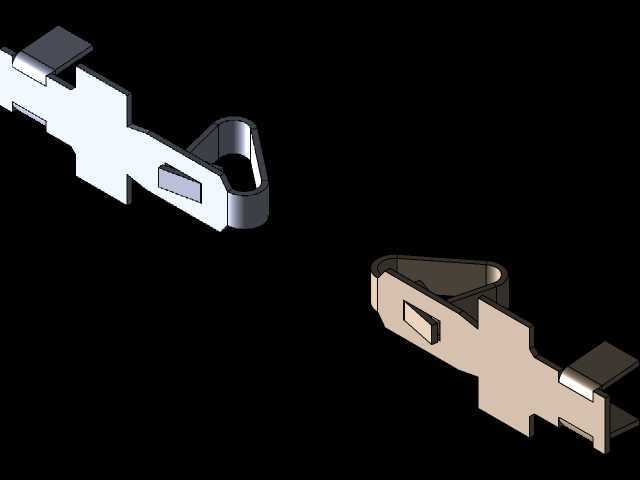

　　仓体内部的限位筋做了分段式设计，并非整圈包裹电池，在电池对应标识的位置做了镂空，既可以减少3D打印时的支撑材料用量，也能让用户直观看到电池的插入深度，避免电池未插到位造成的充电失败。基座与上仓体的连接采用卡扣式结构，不需要额外螺丝固定，装配时对准卡扣按压即可完成组合，后期维护拆解也不需要专用工具，方便更换内部的充电电路板或者接触弹片。接触弹片的安装位做了可调式设计，预留了0.5mm的前后调节余量，可适配不同厂商生产的NP-BX1电池触点位置公差，避免因为电池尺寸公差导致的触点对位偏差。充电输入接口的位置设置在基座尾部的居中位置，不管是平放桌面还是挂装使用，线材都不会出现弯折受力的情况，接口周围做了加厚处理，频繁插拔充电线时不会造成基座开裂。从实际使用场景来看，这款充电座既可以作为数码爱好者桌面的单电池充电固定座，也可以集成到多电池充电柜中作为单仓位的充电模块，结构上的标准化设计可以快速完成多仓位的拼接组合，不需要额外修改结构。仓体内部在电池正负极对应的位置做了防反接的凸筋，电池反向插入时会被凸筋挡住无法完全到位，从结构上避免反接造成的充电电路损坏。

　　整个结构的壁厚统一设置为1.8mm，既保证了整体结构强度，日常拿取插拔不会出现形变，也不会因为壁厚过大造成材料浪费，适合采用3D打印快速打样验证，也可以通过注塑工艺批量生产。立臂与基座的连接位置做了三角加强筋，长期挂装使用时不会出现立臂断裂的情况，加强筋的厚度与主体壁厚保持一致，避免注塑时出现缩痕影响外观。电池仓的开口位置做了15度的导向斜角，电池放入时可以顺着斜角自动滑入到位，不需要刻意对准触点位置，降低用户的操作难度。基座内部的电路板安装柱做了不同高度的设计，对应电路板上的不同元件高度，避免元件与壳体出现干涉，安装柱顶端做了热熔固定的余量，不需要螺丝即可完成电路板的固定。
