手持强光照明手电筒三维结构设计

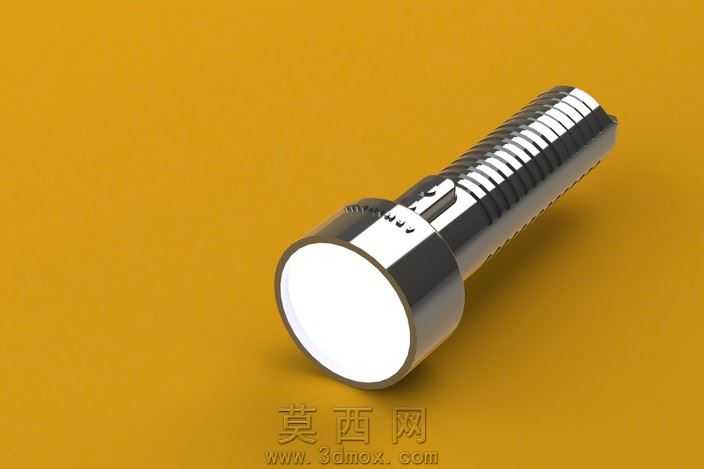

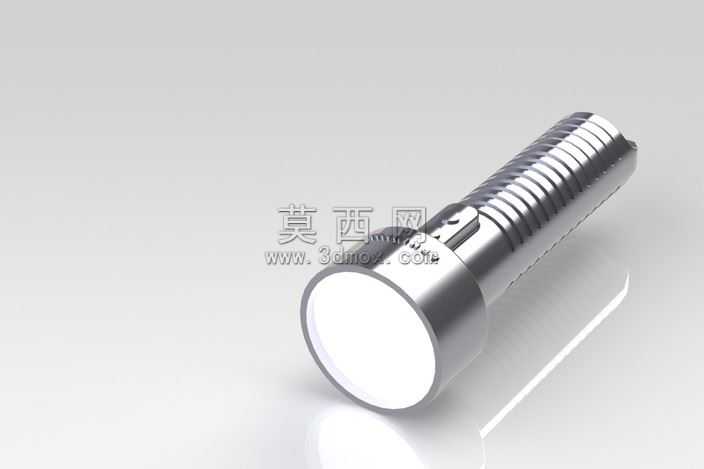

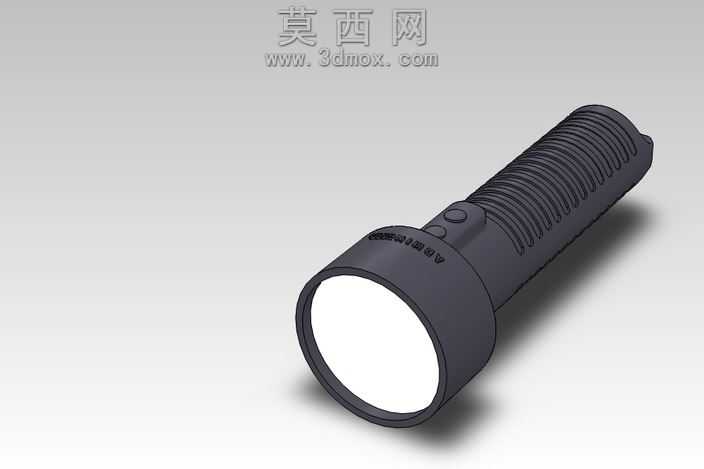

本作品为手持强光照明手电筒的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先从产品人机工程尺寸出发，确定筒身握持直径、灯头直径与整体长度的比例关系，确保单手握持时的贴合度与操作舒适度。筒身部分设计有等距分布的环形防滑纹理，建模时通过螺旋线引导扫描切除的方式生成均匀的防滑槽结构，既保证握持时的摩擦力，也让外观线条更具层次感。灯头部分采用阶梯式分层结构，前端设置透明透光镜片安装位，向内依次设计反光杯安装槽、LED光源固定座、电路仓限位结构，各部件之间预留0.1mm的装配公差，确保实体生产时各组件可顺利组装。筒身尾部设计有尾盖连接螺纹结构，同时预留电池仓的安装空间，可适配常规规格的充电锂电池，筒身内部设置有导线走线槽，避免电路线材在筒身内晃动造成接触不良。材质渲染阶段，筒身主体采用哑光黑色硬质工程塑料材质，调整材质的粗糙度与反光参数，模拟磨砂防滑塑料的真实质感；前端透光镜片采用高透亚克力材质，设置轻微的折射与反射效果，还原透明镜片的光学特性；灯头内部反光杯采用镀铝金属材质，调高材质的反光度与高光参数，模拟金属反光杯的聚光效果。渲染时采用柔和的侧上方主光源搭配底部补光，清晰呈现筒身防滑纹理的凹凸细节与灯头的分层结构，同时在灯头发光区域添加自发光材质效果，模拟手电筒点亮时的出光状态。设计过程中优先考虑产品的实用性与装配合理性，所有结构均参考量产手电筒的成熟结构进行优化，避免出现无法落地的异形结构，各连接部位的螺纹、卡扣结构均符合常规五金配件的通用尺寸标准，既保证外观的简洁硬朗风格，也兼顾产品的耐用性与易维护性，整体模型结构完整，各部件可单独导出用于工程出图或3D打印验证。
