尤达光剑1:1比例手持道具结构设计

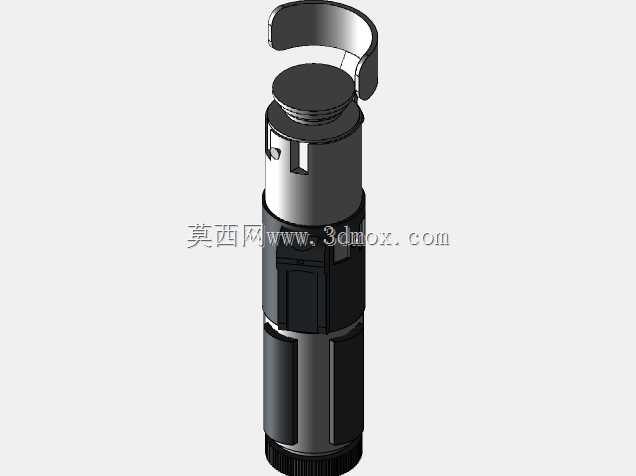

　　本次设计的手持光剑道具，核心面向影视道具复刻、主题展陈互动、cosplay实景使用三类场景，在结构设计阶段优先考虑手持握持的人机工程适配性，整体采用1:1等比例还原思路，所有外轮廓尺寸严格参照影视原作的手持比例设定，总长度控制在单手握持舒适区间，最大外径适配成年使用者手掌围度，长时间握持不会产生硌手、滑脱的问题。从结构分层来看，整体采用分段式装配设计，自上而下分为挂扣端、上盖组件、握持主体、尾段四个核心模块，各模块之间采用止口定位加周向限位的配合方式，既保证装配后整体同轴度误差控制在0.1mm以内，也方便后期内部加装发光组件、音效模块时的拆装维护。顶部的挂扣结构采用弧形悬臂设计，挂扣根部做了R3的圆角过渡，

　　避免应力集中导致的断裂问题，挂扣的开口尺寸适配常规腰带挂环的直径，可直接挂载在制式道具腰带上，挂载后整体重心落在挂扣点正下方，行走过程中不会出现大幅晃动磕碰的情况。上盖组件采用双层嵌套结构，外层为金属质感的装饰套筒，内层为功能安装座，安装座预留了标准的电池仓安装位，仓盖采用旋转卡扣式固定，无需额外工具即可开启更换电池，卡扣的配合间隙控制在0.05mm，旋转过程无卡顿、松旷问题。握持主体段是整个道具的核心受力区域，外表面设计了多段环形防滑槽，槽深0.8mm，槽边做R0.5的圆角处理，既提升握持时的摩擦力，也避免锐边划伤手掌；主体内部设计了十字形加强筋，筋厚2mm，在整体壁厚控制在2.5mm的前提下，可承受1.

　　5m高度自由跌落至水泥地面的冲击载荷，不会出现壳体开裂、变形的问题。表面分色区域采用凹凸止口作为分界，不同配色的零件装配后分界处错位量不超过0.03mm，无需后期补色即可达到规整的外观效果。尾段采用收窄式锥形设计，尾端做圆弧收边，避免挥舞过程中尾端剐蹭衣物或者磕碰使用者身体。在安装边界设计上，所有内部安装位均预留了通用电子模块的安装空间，适配市面上常规的12mm直径发光灯组、20mm直径微型扬声器，走线槽宽度预留3mm，可容纳3根直径0.8mm的导线，所有内部棱边均做倒圆角处理，避免装配过程中割伤导线绝缘层。考虑到道具使用过程中会存在频繁的挥舞、碰撞场景，所有零件的配合面均设计了0.2mm的胶层预留间隙，

　　采用结构胶粘接后可进一步提升整体连接强度，同时不会出现胶体外溢影响外观的问题。在细节还原上，外表面的装饰凹槽、按键凸台的位置完全参照原作比例设定，凸台高度1.2mm，按压反馈行程预留1mm，可加装轻触开关实现发光、音效的触发功能，按键周边的间隙均匀，按压过程无卡滞。整体结构设计兼顾了外观还原度与实际使用的耐用性，没有为了单纯追求外观细节而牺牲结构强度，所有薄壁位置均做了局部加厚处理，受力薄弱点增加了隐藏式加强结构，在保证整体重量控制在300g以内的前提下，满足日常展示、实景演出、手持互动等多场景的使用需求，无需额外做结构补强即可直接用于3D打印或者机加工生产，生产过程中所有拔模角度统一设置为1.5度，无倒扣结构，可直接开模批量生产，生产良率可控制在98%以上。
