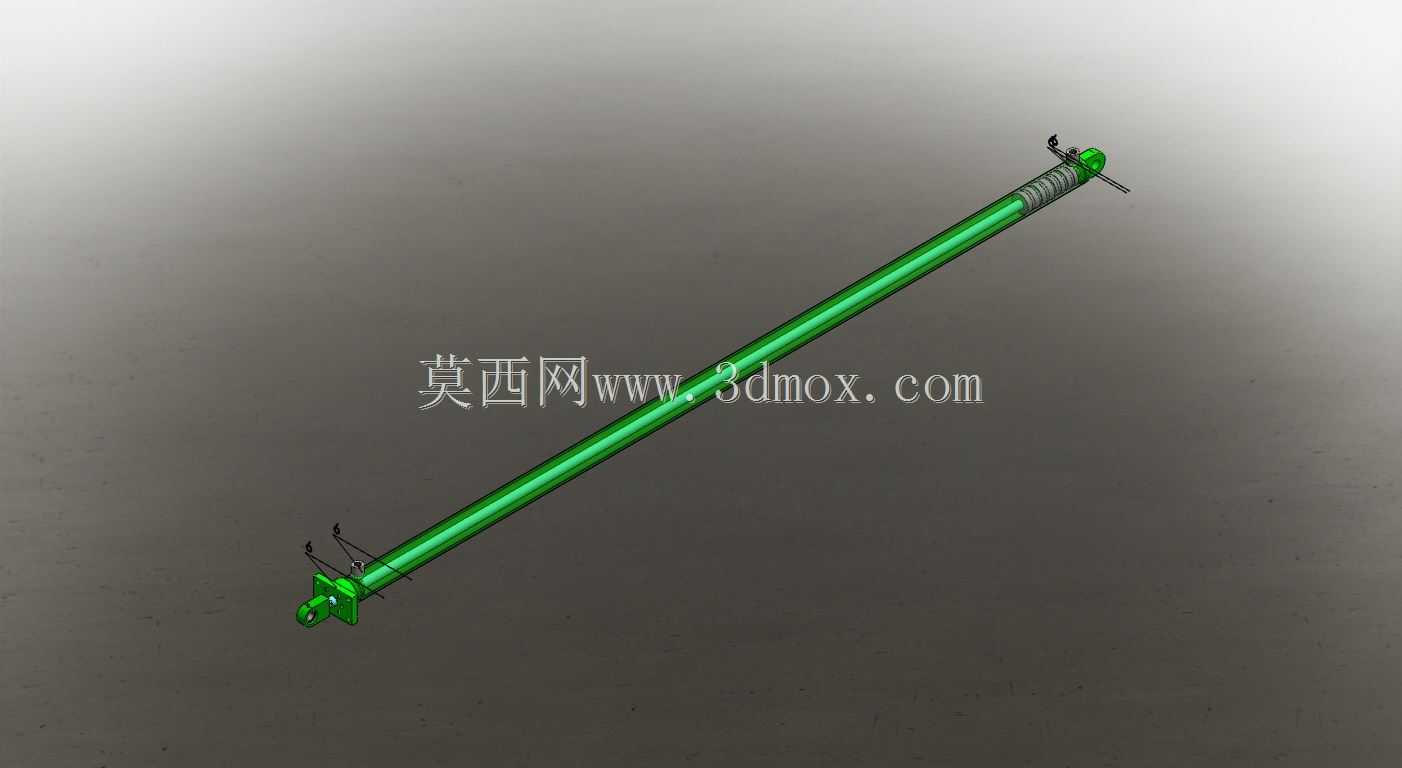

双作用焊接式长行程液压油缸结构

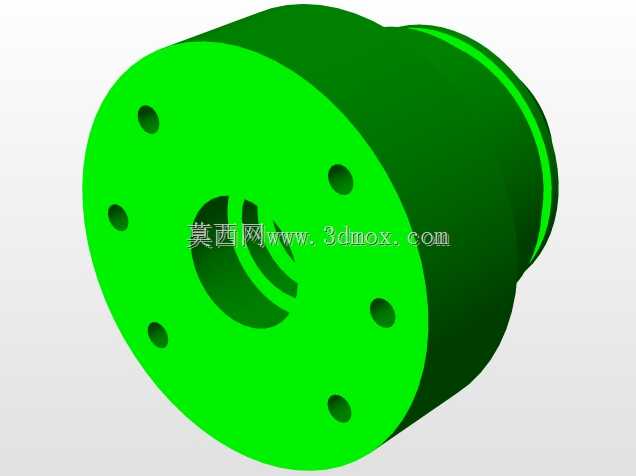

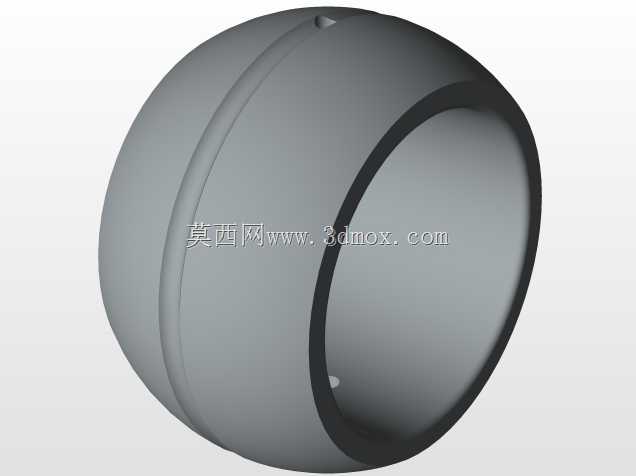

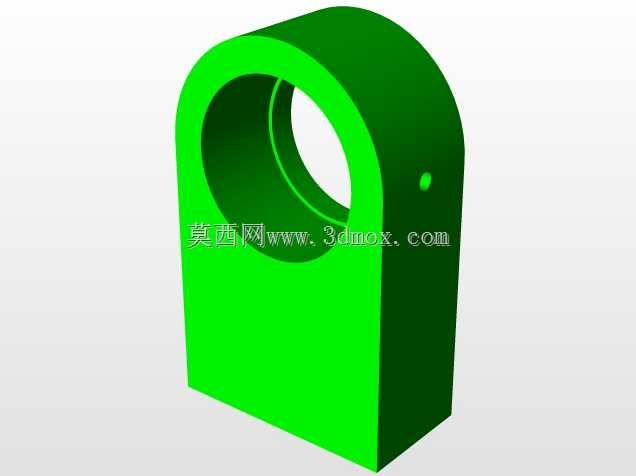

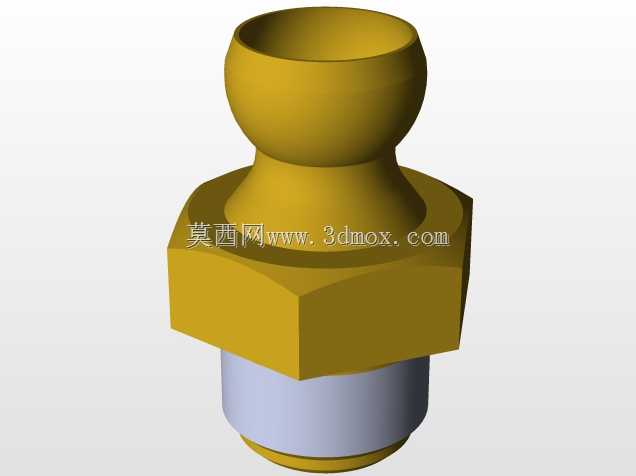

　　这款长行程双作用液压执行元件，主要面向需要大行程直线往复推力输出的工业场景，常见于环卫车辆的厢体举升、工程机械设备的臂架伸缩、大型仓储设备的重载升降、农业机械的作业姿态调整等工况，能够在额定55bar的工作压力下稳定输出推拉力，满足重载工况下的直线动作需求。从结构设计来看，缸筒采用焊接式连接工艺，缸筒与端盖的焊接法兰做了重新定位设计，相比传统螺纹连接的油缸结构，焊接式结构在长行程工况下具备更好的同轴度保持能力，能避免长缸筒在反复伸缩过程中出现的连接部位松动、密封偏磨问题，有效延长密封件的使用寿命。两端的连接结构做了差异化设计，前端伸出端采用带B尺寸25mm球铰的外螺纹连接头，能够适配安装端存在小角度偏摆的工况，

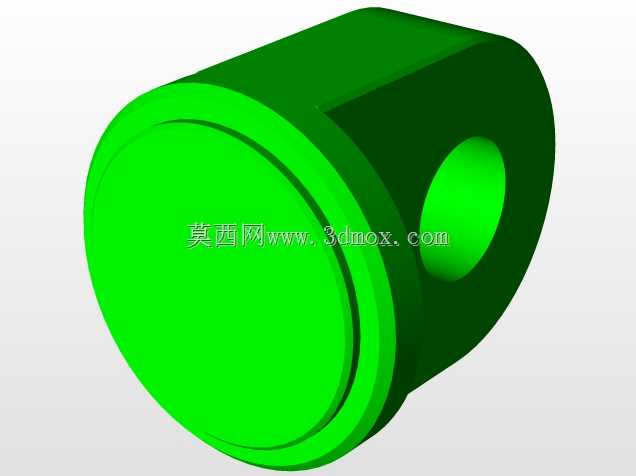

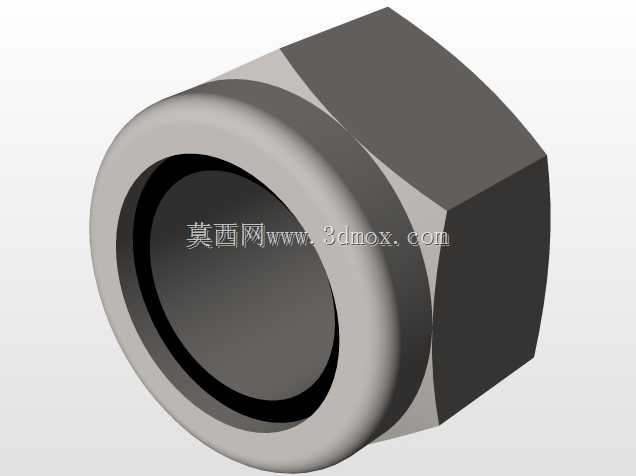

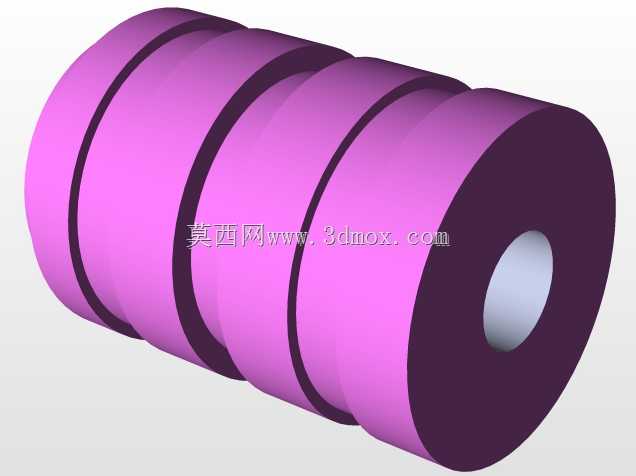

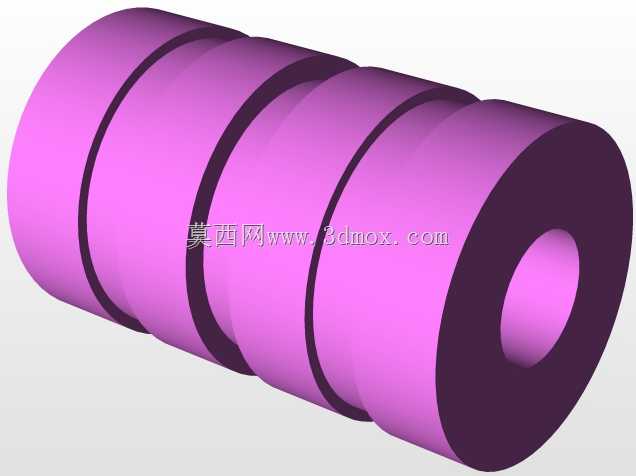

　　补偿安装过程中出现的同轴度误差，避免活塞杆承受径向力导致的杆体弯曲、导向套偏磨问题；后端采用无球铰的固定式外螺纹连接头，作为油缸的固定铰接支点，在安装时能够快速完成定位锁紧，适配常规的铰接座安装尺寸。整体缸径参数为63mm，活塞杆直径28mm，总行程达到2500mm，属于长行程液压油缸范畴，在设计过程中需要重点考虑活塞杆伸出后的挠度问题，因此在导向套部位做了加长导向设计，增大导向接触面积，分散活塞杆承受的径向载荷，避免长行程伸出时杆体出现过大挠曲变形。缸体外部的油口布置在靠近两端端盖的位置，采用标准液压管接头连接尺寸，能够适配常规的液压管路安装，进出油道的通径经过流量匹配，能够保证油缸伸缩过程中无杆腔和有杆腔的进回油流量匹配，

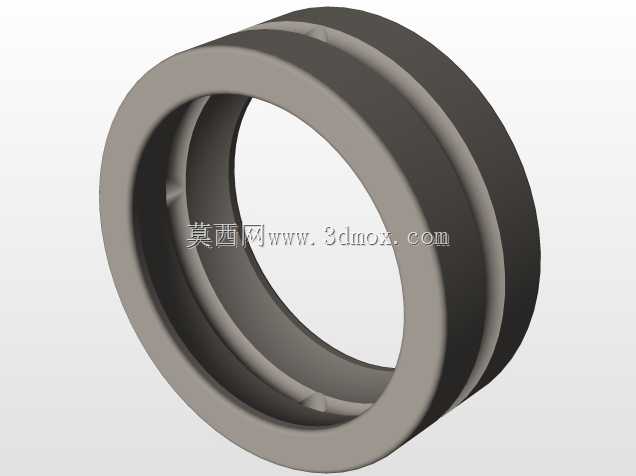

　　避免出现爬行、动作顿挫的问题。活塞杆表面做了硬化处理，能够耐受户外工况下的粉尘、水汽侵蚀，降低活塞杆表面被杂质划伤的概率，配合导向套内部的防尘圈、斯特封、O型圈组合密封结构，能够有效防止液压油外泄，同时阻挡外部杂质进入缸筒内部污染液压油。在安装边界方面，油缸完全缩回时的总长度需要匹配安装空间的最小间距，完全伸出时的总长度要满足作业行程的极限位置要求，两端铰接点的中心距在缩回状态下需要和设备安装支座的尺寸精准匹配，避免安装时出现强制装配导致的缸体变形。这款油缸的结构设计充分考虑了长行程工况下的常见失效点，在连接强度、导向支撑、密封防护、安装适配性上都做了针对性优化，能够在中等压力的液压系统中长期稳定工作，

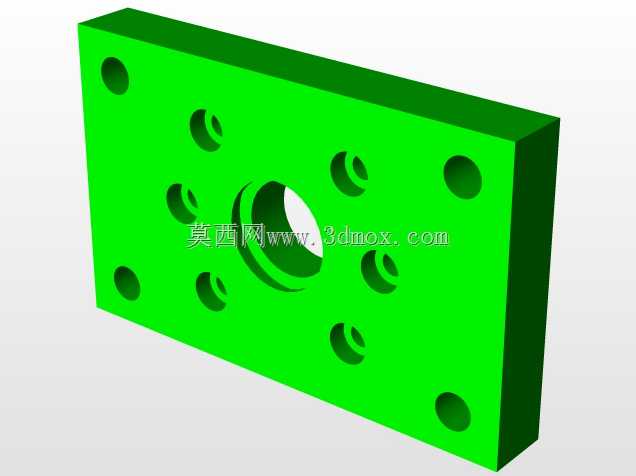

　　不需要频繁更换密封件或者调整安装位置，适合在户外移动设备、重载举升设备这类维护便利性较差的场景中使用，建模过程中完整还原了缸筒、活塞杆、活塞、导向套、端盖、连接头、油口等所有细节结构，所有配合尺寸都按照液压油缸的行业设计规范做了公差预留，能够直接用于液压系统的选型校核、设备的三维装配干涉检查，也可以作为同类长行程液压油缸设计的参考模板，帮助结构设计人员快速完成油缸选型和布局设计，减少重复建模的工作量。
