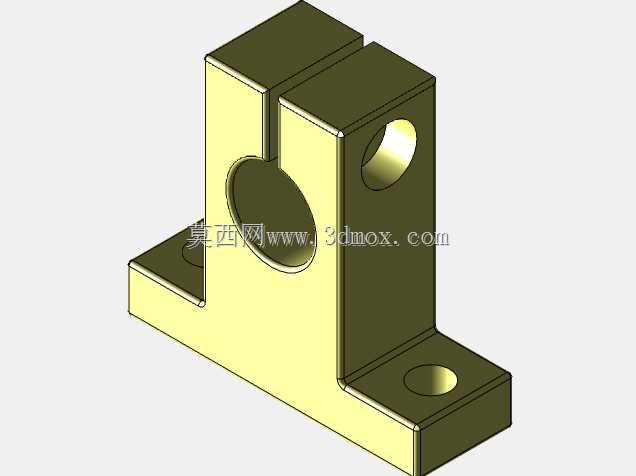

立式数控主轴安装固定支撑夹具

　　在数控加工设备的主轴装夹场景中，这类立式支撑夹具主要承担主轴单元的径向定位与轴向承载作用，常见于小型数控雕刻机、桌面级CNC加工中心、精密钻铣设备的主轴挂载工位，区别于常规的抱箍式主轴夹座，该结构采用一体式L型基座搭配开式装夹槽的设计，能够在有限的安装空间内实现更高的连接刚性。从实际使用场景来看，这类夹具适配的主轴多为圆形截面的高速电主轴，装夹孔的内圆面与主轴外圆柱面完全贴合，侧面的锁紧槽通过螺栓收紧后可产生均匀的抱紧力，避免主轴在高速切削过程中出现径向跳动或者轴向窜动，尤其在小进给量的精密切削、微孔钻削工况下，夹具自身的结构刚性直接决定了加工面的表面质量与孔位精度。设计层面上，

　　基座底部的两个安装沉孔用于将整个夹具固定在设备的滑移工作台或者Z轴滑台板上，沉孔的深度设计刚好容纳内六角螺栓的头部，保证安装后夹具底面与安装面完全贴合，不会出现螺栓头凸起导致的安装倾斜问题；侧面的横向通孔为锁紧螺栓的穿装孔，孔位与开式装夹槽的位置垂直对应，螺栓锁紧时的拉力直接作用在槽口两侧，让装夹孔产生均匀的弹性变形，不会出现局部应力集中导致的孔位失圆。从安装边界来看，夹具的L型立板高度决定了主轴装夹后的悬伸长度，立板厚度经过受力校核，在承受主轴自重与切削反作用力的情况下，立板根部的变形量控制在微米级，避免长期使用后出现立板倾斜的问题；底部安装板的宽度与设备滑台的常见安装槽间距匹配，

　　不需要额外加工转接板就可以直接固定在多数小型数控设备的滑台上。装夹孔的开口方向朝向操作侧，在更换主轴或者调整主轴伸出长度时，不需要拆卸整个夹具，只需要松开侧面的锁紧螺栓就可以轴向移动主轴，调整到合适的伸出长度后再锁紧即可，大幅降低了设备调试阶段的调整工作量。结构上没有多余的减重槽或者装饰性结构，所有的转角处都做了工艺圆角处理，既避免了加工过程中应力集中导致的零件开裂，也减少了热处理环节的变形风险；装夹孔的内圆面粗糙度要求控制在Ra1.6以内，保证与主轴外圆的接触面积足够大，抱紧力分布均匀，不会因为局部接触导致主轴外壳被压伤。在实际选型适配时，需要确认装夹孔的内径与待装夹主轴的外径公差匹配，

　　通常夹具的装夹孔在自由状态下的内径比主轴外径大0.02到0.03毫米，锁紧后可以完全抱紧主轴，既不会因为间隙过大导致装夹偏心，也不会因为过盈量过大导致锁紧螺栓受力过载。底部安装孔的中心距与设备安装面的T型槽或者螺纹孔间距对应，安装时需要先将夹具在安装面上预紧，通过百分表打表校正装夹孔的轴线与工作台面的垂直度，确认误差在允许范围内后再完全拧紧底部的安装螺栓，避免安装倾斜导致主轴轴线与进给方向不垂直，影响加工精度。这类一体式夹具相比拼接式的主轴固定座，没有额外的连接接缝，整体刚性更好，在高速切削产生的振动工况下，不会出现拼接面松动的问题，长期使用的精度保持性更优，适合对加工稳定性要求较高的精密加工场景。
