三款不同规格圆柱螺旋压缩弹簧设计

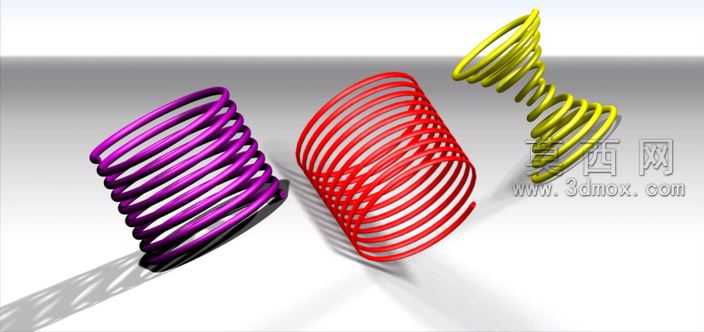

本次设计的三款圆柱螺旋压缩弹簧，均采用三维参数化建模方式完成，建模过程中先依据圆柱螺旋弹簧的成型原理，先绘制弹簧丝的截面轮廓，再通过螺旋线扫描特征生成弹簧主体结构，针对三款弹簧不同的线径、中径、节距、有效圈数参数分别进行参数调整，确保每款弹簧的几何参数符合常规压缩弹簧的设计规范，其中紫色款弹簧线径较粗、中径适中、节距较小，整体刚度偏高，适用于大载荷小变形的缓冲场景；红色款弹簧线径与中径比例适中，节距均匀，有效圈数充足，属于通用型压缩弹簧，适配多数常规机械缓冲、复位场景；黄色款弹簧为变径变节距结构，一端中径较大、一端中径收窄，节距从大端到小端逐渐减小，属于非线性刚度弹簧，可实现变载荷下的渐进式缓冲效果。材质渲染阶段，分别为三款弹簧赋予不同的金属烤漆材质，紫色款采用深紫金属漆，添加细微的金属珠光颗粒，模拟弹簧表面电泳涂装的质感，红色款采用亮面正红烤漆，调高表面反射率与光滑度，呈现喷塑工艺的亮面效果，黄色款采用亮黄金属漆，添加轻微的拉丝纹理，模拟镀锌后彩色钝化的表面质感；场景搭建采用浅灰色渐变地面，添加柔和的区域光与环境反射，让弹簧投射出清晰柔和的阴影，突出弹簧的螺旋曲面结构与金属质感。结构设计上，三款弹簧的两端均做了并圈磨平处理，保证弹簧承压时端面贴合平稳，不会出现偏载歪斜的问题，螺旋升角均控制在常规压缩弹簧的合理区间内，避免工作过程中出现失稳侧弯的情况，建模过程中对弹簧丝的首尾做了平滑过渡处理，消除扫描特征产生的尖锐棱角，让整体结构更符合实际弹簧的加工工艺特征。设计思路围绕通用机械场景的弹性元件需求展开，三款不同参数的弹簧可覆盖从轻载到大载、线性刚度到非线性刚度的不同使用需求，建模时保留了参数化特征，后续可直接通过修改螺旋线参数、弹簧丝直径参数快速调整弹簧规格，适配不同的安装空间与载荷要求，渲染效果清晰展现弹簧的外观形态与结构特征，可直接用于机械设计教学、产品选型参考、装配模拟演示等场景。
