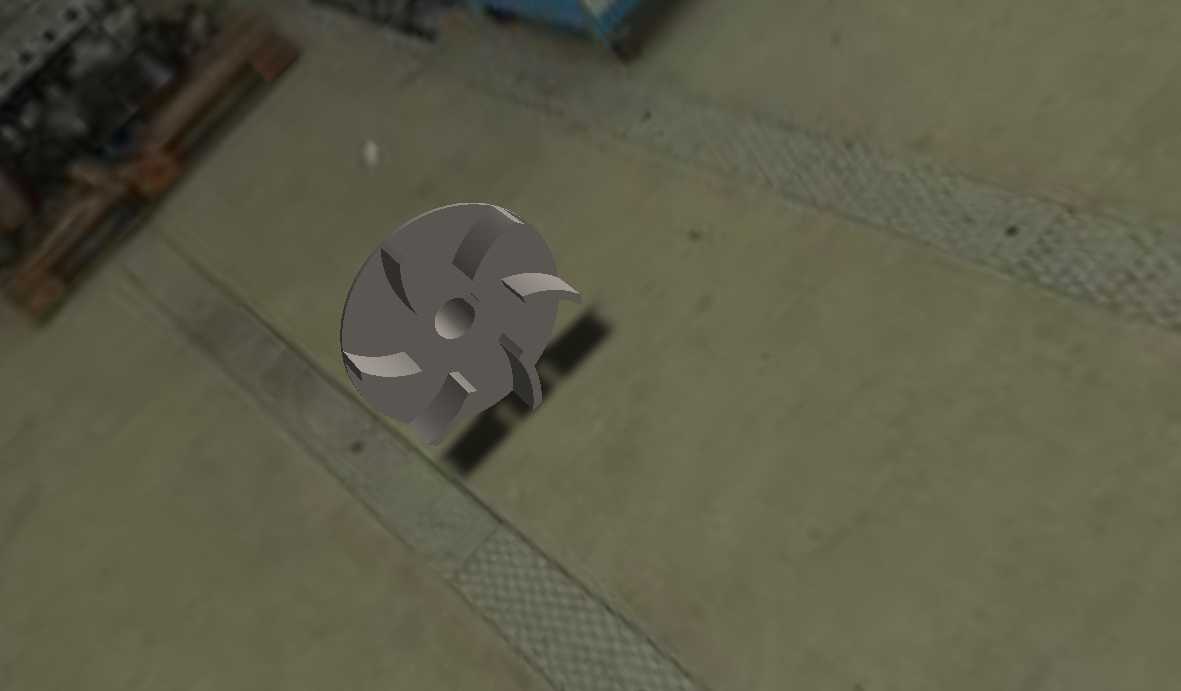

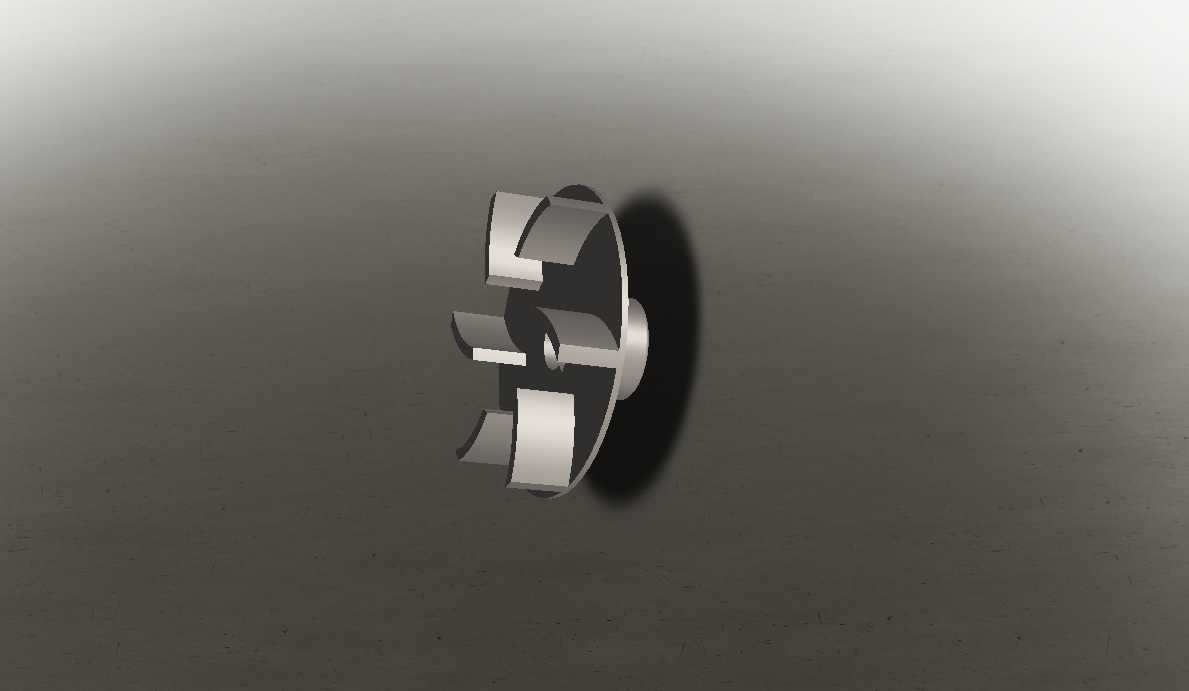

离心泵闭式叶轮三维结构设计

　　离心泵作为流体输送领域应用最广泛的动力设备，其核心做功部件叶轮的结构设计直接决定整泵的水力效率、运行稳定性与使用寿命，在市政供水、化工流程输送、暖通循环、农田排灌、工业水处理等场景中，叶轮的结构合理性直接影响整套流体系统的运行能耗与维护周期。这款叶轮采用后弯式闭式叶片结构，整体包含前盖板、后盖板与均匀分布的扭曲叶片三个核心部分，叶片型线沿轴向从叶轮入口到出口呈现连续的空间扭曲形态，能够在流体从轴向进入叶轮后，平顺完成流向转向，将电机输入的机械能高效转化为流体的压力能与动能，最大程度降低叶片入口处的冲击损失与流道内的涡流损耗。从设计逻辑来看，这款叶轮的入口段做了圆滑的圆弧过渡处理，前盖板的入口边缘做了导圆修型，

　　能够适配不同吸入工况下的来流条件，减少入口处的流体脱流风险，降低泵组运行时的气蚀发生概率，这一点在大流量工况或者入口静压较低的输送场景中尤为关键，能够有效延长叶轮的有效运行时长，避免气蚀造成的叶片点蚀、结构破坏问题。叶片的出口安放角经过水力计算匹配，在保证额定扬程输出的前提下，控制叶片出口的绝对速度圆周分量，减少后续蜗壳内的水力损失，同时叶片与前后盖板的连接位置做了圆滑的圆角过渡，既能够降低流道内的流动阻力，也能减少结构应力集中，提升叶轮高速旋转时的结构强度，避免长期交变载荷下出现焊缝或者连接位置的疲劳开裂。从安装边界来看，叶轮后盖板中心设置了与泵轴配合的轮毂安装孔，孔位的配合公差按照过渡配合设计，能够保证叶轮与泵轴的同轴度，

　　减少高速旋转时的径向跳动，轮毂位置预留了轴端锁紧的安装空间，可配合叶轮螺母、止动垫圈完成轴向固定，防止泵组启停过程中叶轮出现轴向窜动。叶轮的出口外径与宽度匹配对应泵型的蜗壳流道尺寸，安装时需要保证叶轮出口与蜗壳隔舌的间隙在设计范围内，间隙过大会增加容积损失降低效率，间隙过小则容易出现叶轮与泵体的刮擦，引发运行振动与部件磨损。在实际应用场景中，这类闭式叶轮主要用于输送清水或者物理化学性质与水相近的低粘度清洁介质，相比开式、半开式叶轮，闭式结构的容积效率更高，相同功率输入下能够获得更高的扬程与流量输出，适合长距离流体输送、高层供水、循环系统增压等对运行效率要求较高的场合。设计过程中需要兼顾水力性能与结构可靠性，

　　叶片的厚度从入口到出口呈现渐变设计，入口处叶片厚度较薄，减少入口的排挤系数，提升过流能力，出口处叶片厚度适当增加，保证结构强度能够承受高速旋转时的离心力与流体压力载荷。前后盖板的厚度也经过刚度校核，在额定转速运行时，盖板的变形量控制在允许范围内，不会因为变形导致叶轮流道间隙变化，影响运行稳定性。叶轮做了静平衡与动平衡设计考量，叶片沿圆周方向均匀分布，每个叶片的型线与重量偏差控制在极小范围内，减少高速旋转时的不平衡量，降低泵组运行时的振动与噪音，延长轴承与机械密封的使用寿命。在不同工况点运行时，扭曲叶片的型线能够适配较宽的高效运行区间，即使实际运行流量偏离额定设计点，流道内的流动分离也能控制在较低水平，避免出现驼峰特性或者功率过载问题，提升泵组在变工况系统中的适配性。对于结构设计从业者来说，这类叶轮的建模需要重点关注叶片空间型线的光顺性，不能出现局部的折点或者曲率突变，否则会直接影响流道内的流动状态，建模完成后需要检查叶片与前后盖板的连接位置是否完全贴合，避免出现缝隙或者重叠导致的模型错误，同时要保证轮毂安装孔的同轴度、叶轮两端面的垂直度等形位公差符合装配要求，确保后续生成的工程图纸能够直接指导生产加工。
