四缸发动机曲轴高精度三维建模设计

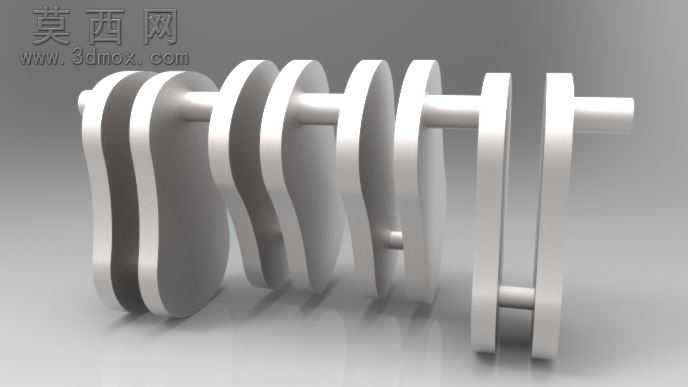

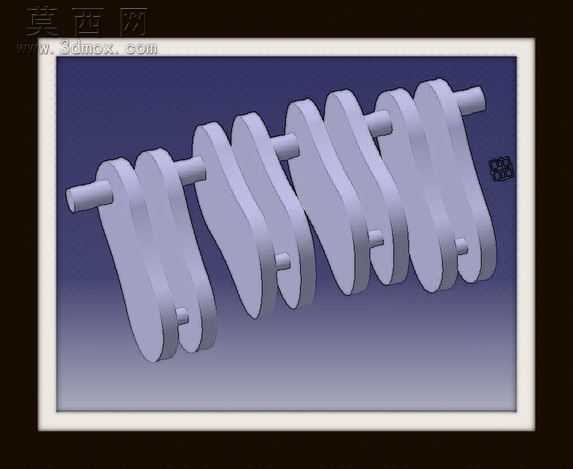

本模型为四缸发动机核心部件曲轴的三维数字化建模成果，建模过程严格遵循内燃机曲轴的实际工程设计规范，首先基于四缸发动机的点火顺序与做功间隔角，确定各曲柄销的相位排布为180度对称布局，保证四个气缸的做功行程均匀错开，实现发动机运转的平稳性。建模阶段先绘制主轴颈、曲柄销的回转体截面草图，通过回转命令生成基础轴段，再对曲柄臂部分进行参数化设计，根据平衡配重需求优化曲柄臂的轮廓外形，在保证结构强度的前提下尽可能降低旋转惯量，减少发动机运转过程中的振动载荷。模型细节处理上，对各轴颈与曲柄臂的过渡位置设计了标准圆角结构，避免应力集中导致的部件疲劳损坏，同时还原了曲轴上的润滑油道开孔位置，完全匹配实际曲轴的润滑通路设计逻辑。材质渲染阶段赋予模型合金钢材质效果，模拟锻钢曲轴的金属质感，通过调整材质粗糙度与反光参数，还原真实机加工表面的视觉特征，渲染视角选择斜向等轴测视角，可清晰观察到四组曲柄臂的排布规律与整体轴段的同轴度结构。整个建模过程兼顾结构准确性与工程实用性，各部分尺寸比例严格参照量产四缸发动机曲轴的参数范围，既可以作为内燃机结构教学的可视化演示模型，也能够为动力系统相关的零部件设计、装配干涉校验提供三维数据参考，完整还原了曲轴作为发动机动力输出核心部件的结构特征与功能设计逻辑。
