民用小型喷气式公务机外观结构设计

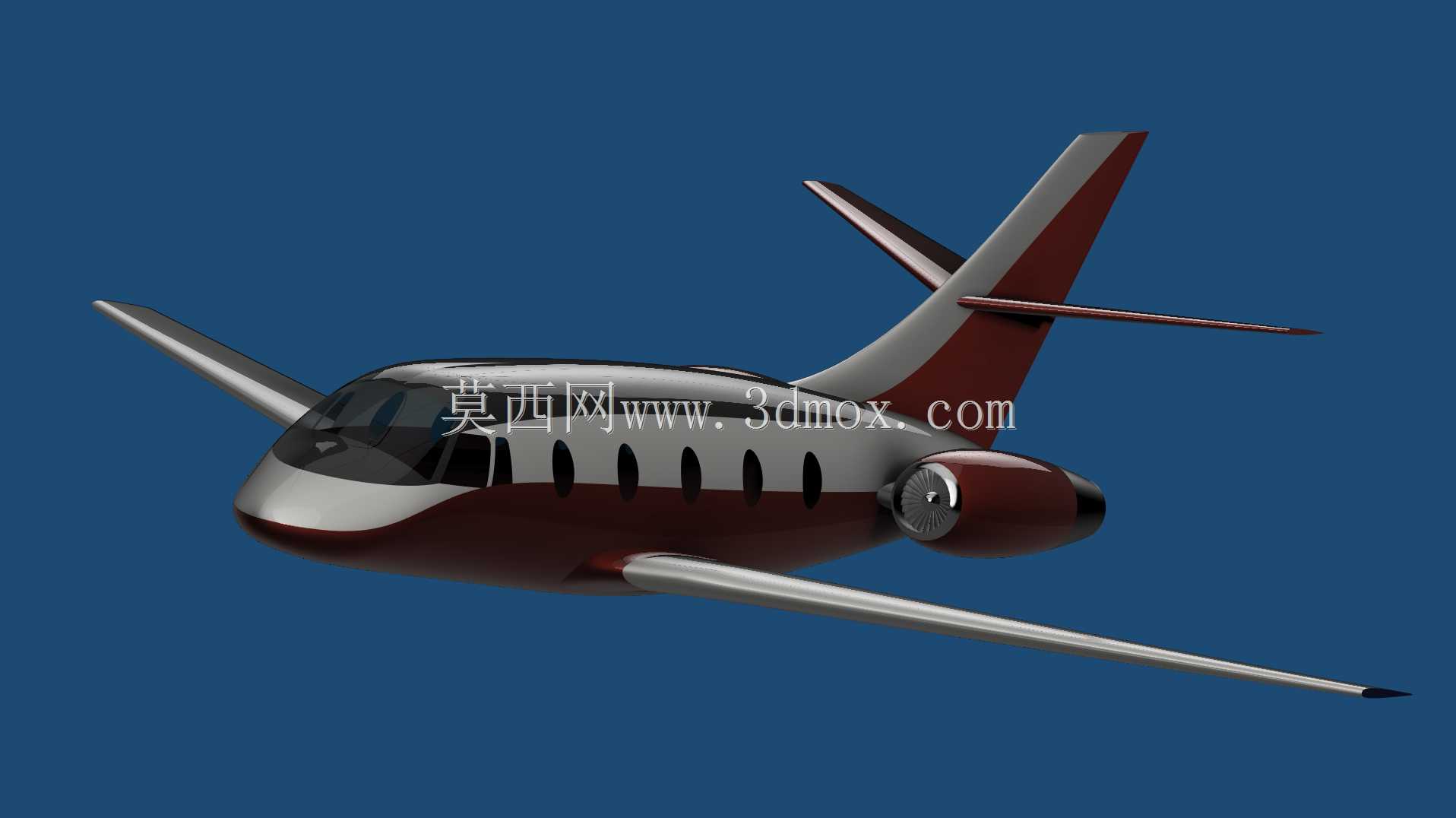

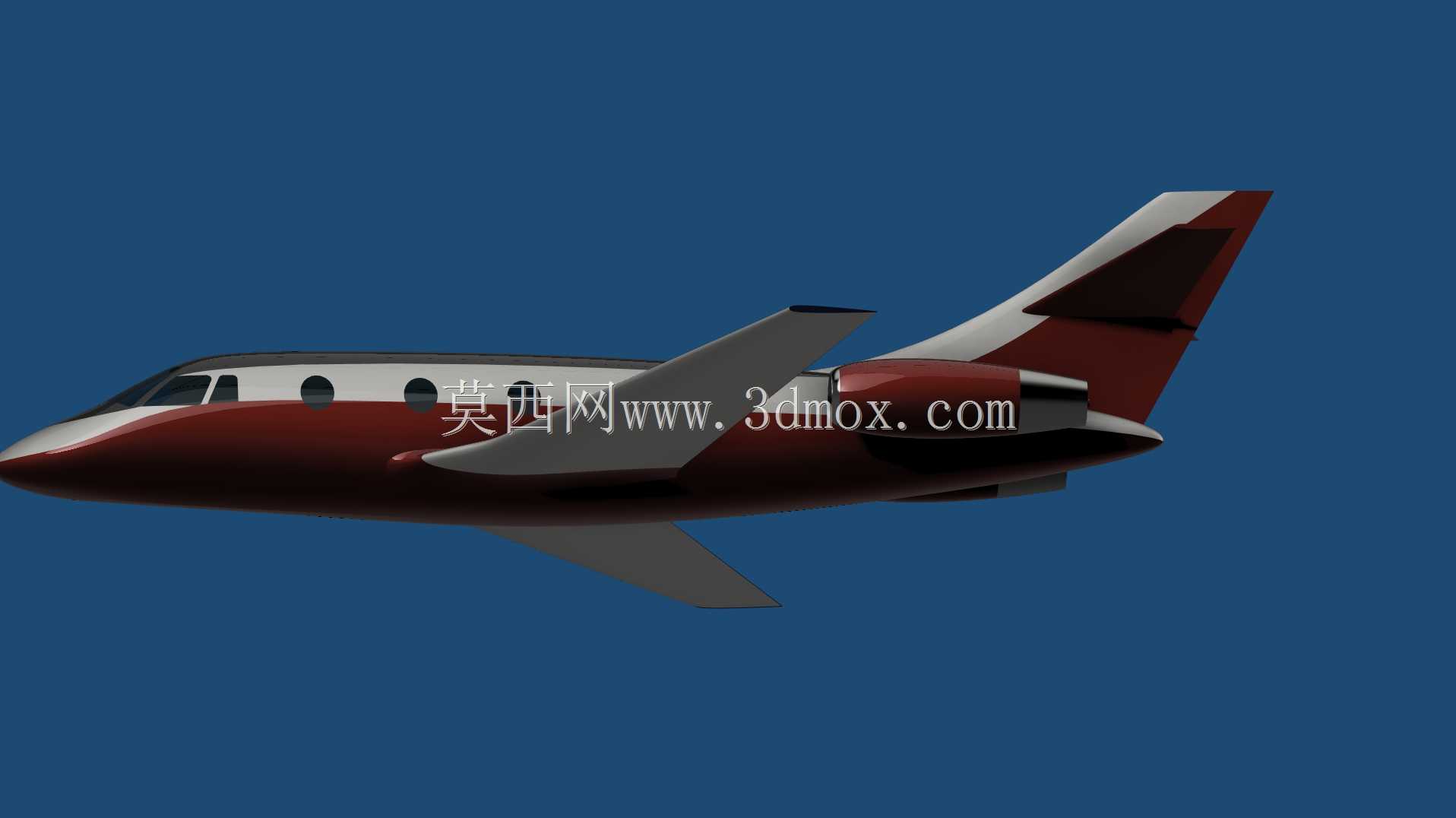

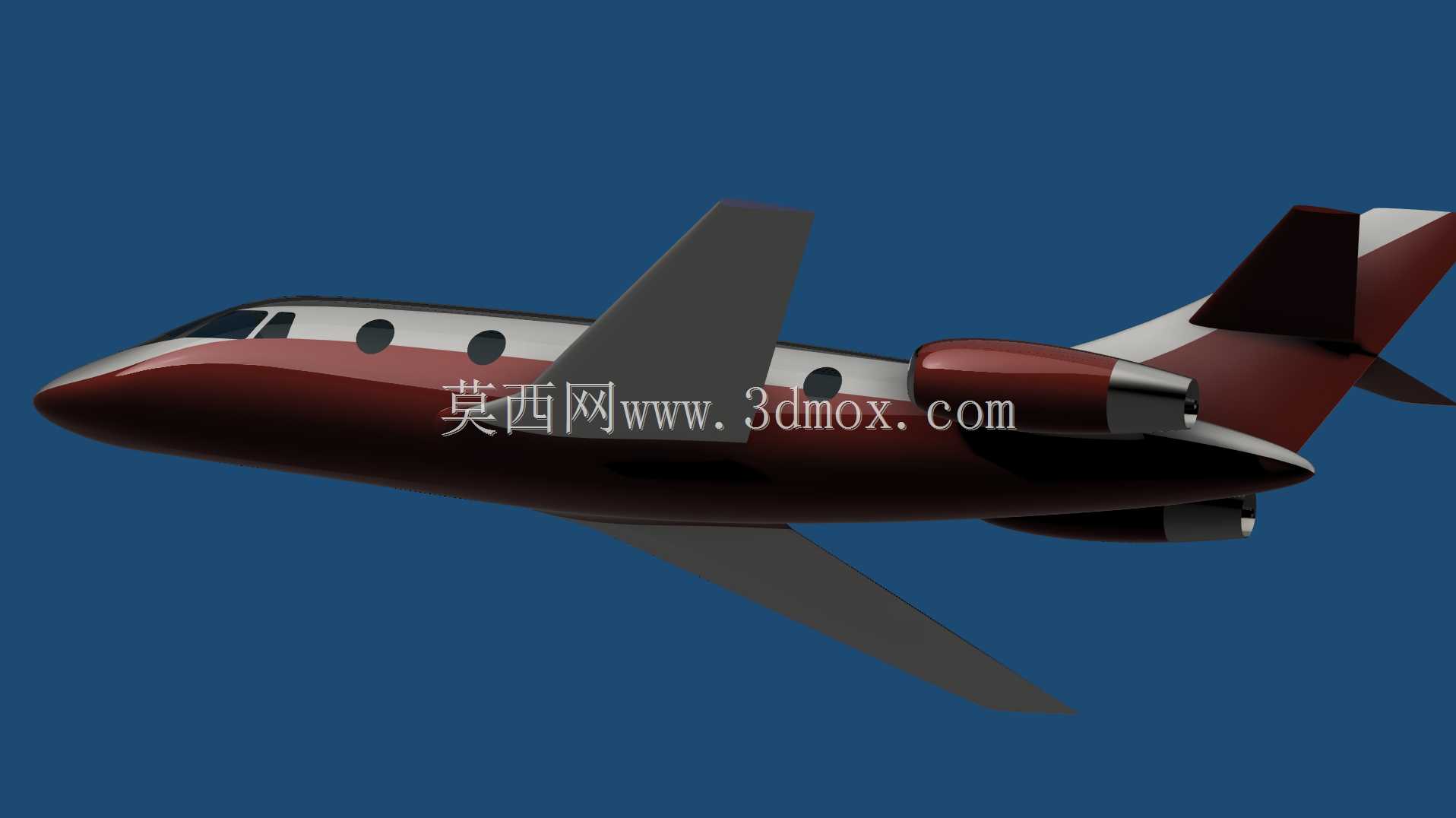

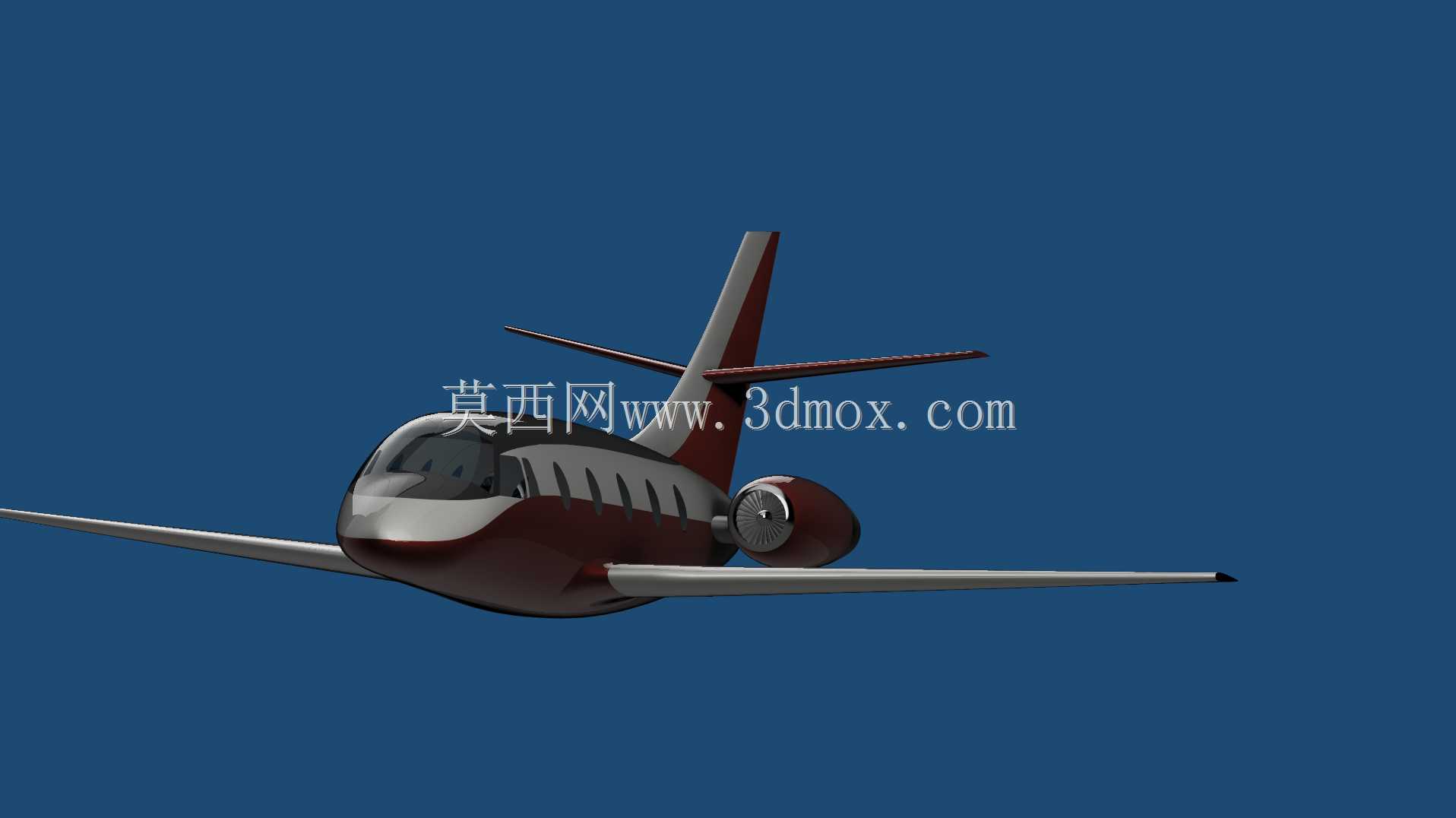

　　这款民用小型喷气式公务机的三维结构设计，首先围绕支线短途商务出行的核心应用场景展开，适配10座以内的高端商务载客需求，可覆盖3000公里半径内的城际商务通勤、私人出行等场景，机身整体采用低阻流线型布局，在建模阶段就优先考虑了巡航阶段的气动效率，机头段采用钝圆过渡的曲面造型，既能够保证驾驶舱风挡的开阔视野，也能降低亚音速巡航阶段的头部激波阻力，风挡玻璃采用多块曲面拼接的结构设计，预留了雨刮安装位与加温走线的内部空间，建模时对风挡与机身蒙皮的接缝做了齐平处理，避免飞行过程中产生额外的紊流。

　　机身主体截面采用近似圆形的承压结构设计，能够满足12000米巡航高度下的客舱增压需求，客舱侧窗沿机身纵向等距排布，每扇舷窗都做了双层结构的预留设计，外层为承力的有机玻璃结构，内层为装饰遮光层，舷窗边缘与机身蒙皮的连接位置做了圆角过渡，避免应力集中导致的金属疲劳问题。机身尾部的发动机采用尾吊式布局，将动力单元布置在机身两侧后段，这种布局能够降低客舱内的噪音水平，同时避免机翼下挂发动机导致的起落架高度过高问题，发动机短舱与机身的连接采用翼梁式挂架结构，挂架与机身主承力框直接连接，能够将发动机工作时的推力直接传递到机身主结构上，建模时对短舱的进气道唇口做了圆滑收缩设计，保证不同飞行姿态下的进气效率，尾喷口采用收敛型结构，适配涡扇发动机的排气特性。

　　机翼部分采用下单翼后掠布局，后掠角控制在15度左右，兼顾低速起降阶段的升力特性与高亚音速巡航的阻力表现，机翼前缘设置了缝翼安装位，后缘预留了襟翼与副翼的活动空间，能够在起降阶段通过增升装置降低进场速度，缩短跑道占用长度，机翼翼尖采用小翼结构设计，能够削弱翼尖涡的强度，降低巡航阶段的诱导阻力，提升燃油经济性。尾翼部分采用T型尾翼布局，水平尾翼布置在垂直尾翼顶端，这种布局能够避开发动机尾流的直接干扰，提升俯仰操纵的效率，垂直尾翼后缘预留了方向舵的活动铰接位，水平尾翼后缘设置了升降舵的安装结构，所有操纵面的偏转角度范围都按照实际飞行控制需求做了限位设计，避免偏转过度导致的操纵失效问题。

　　起落架部分采用前三点式布局，前起落架布置在驾驶舱下方的机身承力框位置，采用双轮结构，预留了转向机构的安装空间，能够实现地面滑行阶段的转向控制，主起落架布置在机翼根部的机身承力段，采用小车式双轮结构，减震支柱的行程按照最大起飞重量下的着陆冲击载荷做了参数匹配，起落架舱门的缝隙做了贴合设计，收起后能够完全与机身蒙皮齐平，减少飞行过程中的阻力增量。

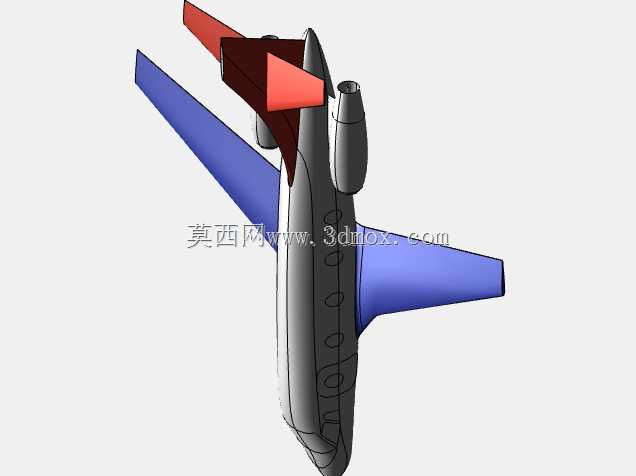

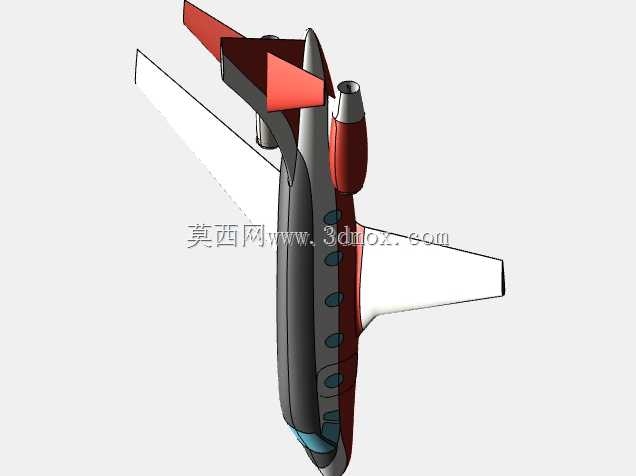

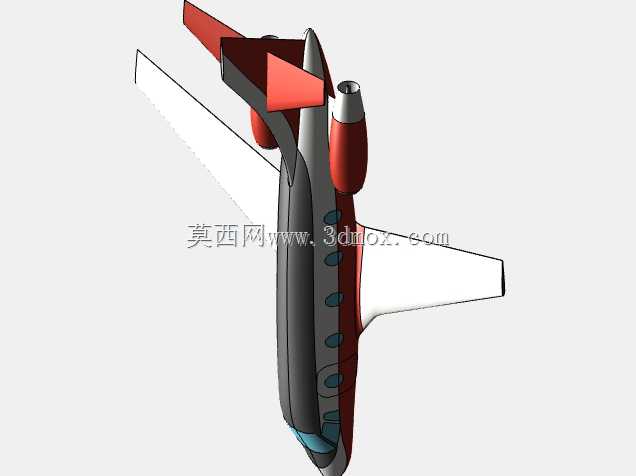

　　在建模过程中，所有曲面都做了G2连续处理，保证蒙皮表面的光滑度，避免曲面突变导致的气动阻力增加，机身的各个分离面都按照实际制造的工艺分离面做了划分，包括机头雷达罩、前机身段、中机身段、后机身段、机翼、尾翼等独立模块，方便后续的结构细化与工艺拆分，各个部件之间的连接位置都预留了紧固件的安装边，符合航空制造的实际装配需求。客舱内部的布局预留了座椅排布、行李舱、厨卫模块的安装空间，机身地板采用承力夹层结构设计，能够承受乘客与机载设备的载荷，地板下方预留了燃油箱、液压管线、电气线路的敷设空间，各个系统的走线路径都沿着机身承力框的加强筋布置，避免与活动部件产生干涉。

　　从安装边界来看，整机翼展控制在16米左右，机身长度约14米，垂尾顶端高度约4.5米，能够适配大部分通用机场的停机位尺寸，机库停放时的空间占用与中型公务机的地面保障要求匹配，地面维护时的发动机检查口、航电设备舱口、液压系统维护口都在模型上做了位置预留，维护口盖的快卸结构也做了简化示意，方便后续开展维护性设计的迭代。整个模型的结构比例完全按照真实公务机的设计规范搭建，没有出现比例失调的结构问题，各个气动面的相对位置、操纵面的转轴位置都符合飞行力学的设计要求，既可以作为航空科普的展示模型，也能够作为后续气动仿真、结构强度校核的基础模型使用，在细节处理上，机身表面的天线安装位、航行灯位置、防撞灯位置都做了准确的布置，符合民用航空器的适航设计要求。
