灵感源自Q400机型的主起落架结构设计

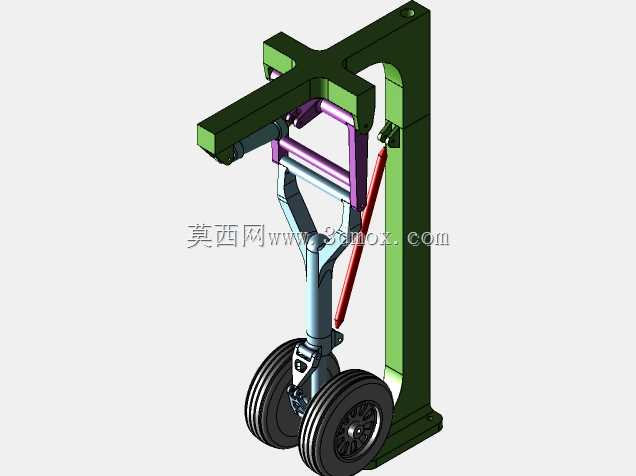

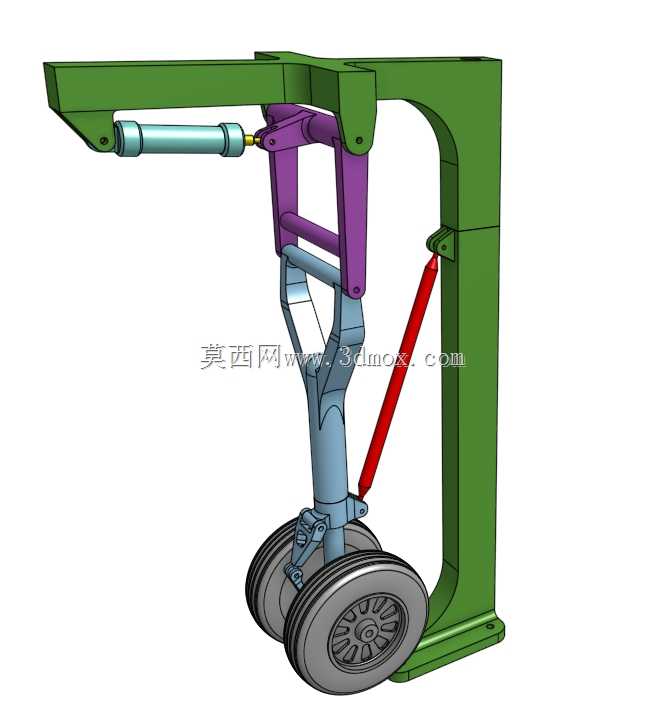

　　在支线涡桨飞机的地面运行体系中，主起落架是承担机身载荷、吸收着陆冲击、保障地面滑跑稳定性的核心承力部件，这套参考Q400机型特征构建的主起落架结构，完整还原了该类机型起落架的典型布局与功能逻辑，可用于航空结构教学、起落架原理验证、相关改装方案的前期结构推演场景。从实际功能落地角度看，该结构首先要满足着陆阶段的冲击能量吸收需求，整套缓冲体系采用了支柱式缓冲与侧撑杆组合的布局，绿色的主承力构架作为整个起落架的安装基体，上端通过铰接点位与机身承力框连接，下端延伸至机轮安装位置，形成稳定的悬臂承力结构，在着陆瞬间，垂直方向的冲击载荷会先传递到机轮轴，再通过下部的扭力臂结构传递到缓冲支柱，缓冲支柱内部的油液与气腔组合可以将冲击动能逐步耗散，避免刚性冲击直接传递到机身结构，影响机身疲劳寿命与舱内设备安全。

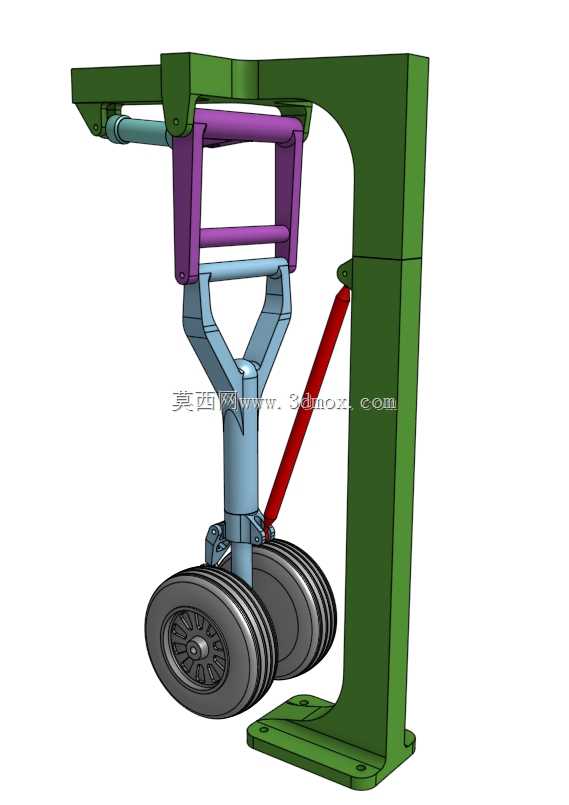

　　结构设计过程中，首先要明确安装边界的约束条件，Q400作为上单翼涡桨支线飞机，主起落架收放时需要收纳到发动机短舱后方的机身鼓包内，因此这套起落架的侧向轮廓做了针对性的收放适配，主承力构架的弯折角度完全匹配收放路径的空间要求，收放作动筒的安装点位设置在主构架内侧与缓冲支柱上部之间，作动筒伸缩行程刚好覆盖起落架从放下锁止到收上锁止的全行程，不会与周边的机身结构、管路、线缆产生运动干涉。侧撑杆的设计采用了紫色的框式结构，相比单杆式侧撑，这种框式结构可以同时承受侧向与航向的载荷，在飞机侧风着陆、地面转弯时，侧向载荷不会让缓冲支柱产生额外的弯曲变形，保证机轮始终保持正确的接地角度，避免轮胎出现偏磨或者起落架受载超限的问题。

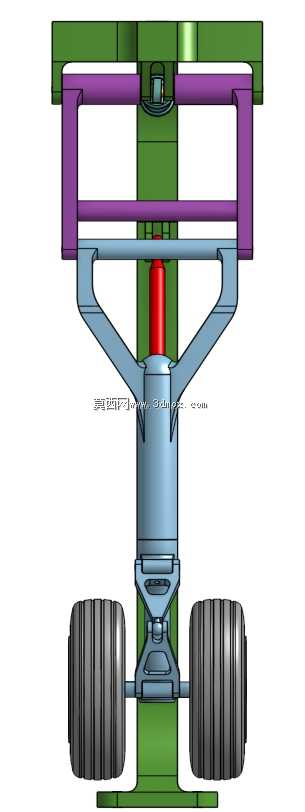

　　机轮部分采用了双轮并列布局，这种布局可以有效降低单个轮胎的接地压强，适配Q400机型常运营的支线机场非铺装跑道、硬化等级不高的跑道场景，双轮之间的轮距经过匹配设计，在地面滑跑时如果单个轮胎碾过跑道面的小凸起或者凹坑，载荷可以通过轮轴均匀分散到两侧，不会让起落架承受突变的不对称载荷。扭力臂的结构分为上下两段，分别连接缓冲支柱的外筒与活塞杆，既可以保证缓冲支柱在上下伸缩过程中活塞杆不会发生转动，保持机轮的航向始终与滑跑方向一致，又不会限制缓冲行程的正常动作，两段扭力臂之间的铰接点预留了足够的转动间隙，在缓冲支柱全压缩、全伸长的极限位置都不会出现结构卡滞。

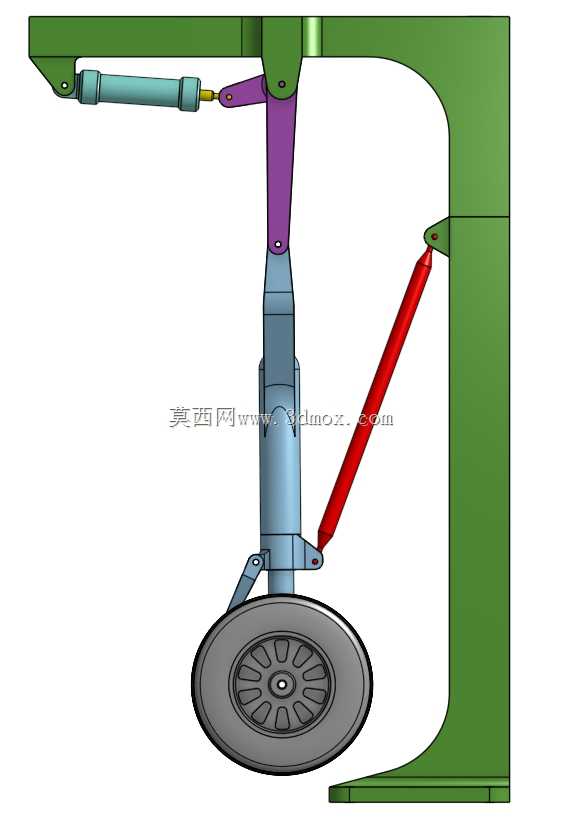

　　红色的斜向撑杆是起落架放下位置的锁止承载构件，当起落架完全放下到位后，该撑杆会进入过中锁止位置，将主承力构架与缓冲支柱之间形成稳定的三角承力结构，此时即使收放作动筒出现泄压故障，起落架也会在锁止机构的作用下保持放下状态，保障着陆安全。整个结构的铰接点位全部采用了衬套安装的设计思路，在三维建模过程中，每个铰接孔的位置都预留了标准衬套的安装余量，轴与孔的配合间隙按照航空构件的常规配合公差设置，既可以保证转动副的灵活运转，又不会因为间隙过大导致结构出现不必要的晃动。

　　从安装尺寸的匹配来看，主承力构架的上端安装孔位间距、安装面的平面度要求，都参考了支线涡桨飞机机身承力框的典型接口参数，下部机轮轴的高度、轮距参数，也匹配该类机型的地面停机角、着陆迎角要求，保证飞机在地面停机时的机身水平度符合设计要求，着陆时主起落架先于前起落架接地，符合正常的着陆载荷传递顺序。在地面滑跑刹车过程中，航向的刹车载荷会通过轮轴传递到扭力臂，再通过缓冲支柱传递到主承力构架，最终分散到机身的承力结构上，整套结构的传力路径非常清晰，没有冗余的传力环节，每个构件的截面尺寸都按照其承载的载荷类型做了适配，承力较大的主构架部分采用了箱型截面设计，提升抗弯抗扭刚度，而主要承受拉压载荷的撑杆、作动筒部分则采用了空心杆类截面，在保证强度的前提下尽可能降低结构重量，符合航空结构轻量化的设计原则。
