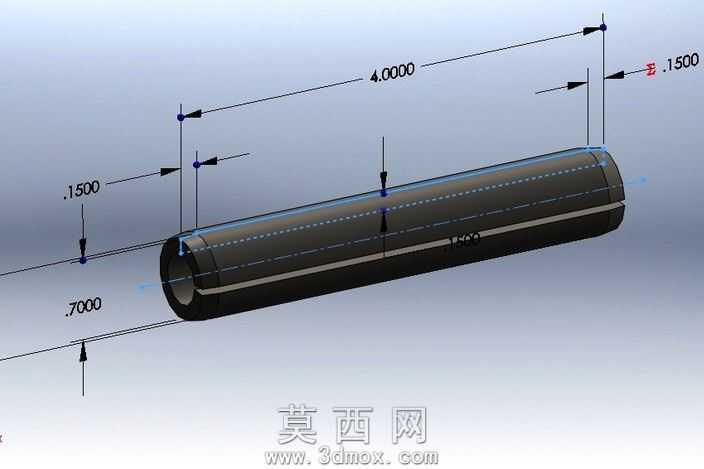

带尺寸标注的空心圆柱弹簧销结构设计

本作品为空心圆柱型弹簧销的三维参数化设计模型，建模过程依托三维机械设计软件完成，全程采用自顶向下的参数化建模思路，以保证模型各尺寸的关联性与可编辑性。建模初始阶段首先绘制销体的轴向中心基准轴，以此为定位基准创建径向与轴向的基准平面，为后续草图绘制提供精准的定位参考。草图绘制环节严格遵循机械设计的尺寸规范，依次确定销体的总长度、端部倒角尺寸、内外径参数，通过旋转凸台特征生成销体的基础空心圆柱结构，保证销体内外壁面的同轴度公差符合通用五金配件的设计要求。针对弹簧销的开槽结构，采用拉伸切除特征完成轴向通槽的创建，精准控制槽宽尺寸以匹配弹簧销的弹性变形需求，确保销体装入对应销孔后可通过自身弹性张力实现可靠的定位与防松效果。模型的尺寸标注环节严格遵循机械制图标准，清晰标注总长度、内外径、端部倒角长度、槽位相关尺寸等关键参数，所有标注的尺寸公差均参考通用紧固件的行业规范设定，保证模型可直接对接后续的工程图生成与生产加工环节。材质配置上选用常用的弹簧钢材质预设，在渲染环节调整金属材质的粗糙度、反光度参数，还原弹簧钢经过表面处理后的哑光金属质感，同时对模型的棱边进行细微的倒角处理，避免锐边结构，既符合实际加工的工艺要求，也提升了模型渲染的真实感。结构设计上充分考虑弹簧销的实际使用场景，空心结构的设计在保证销体结构强度的前提下降低了整体重量，同时为弹性变形提供了足够的形变空间，端部的倒角结构可引导销体顺利装入销孔，降低装配过程中的卡滞风险，整体结构简洁实用，完全满足机械连接场景下的定位、连接、防松功能需求，模型的参数化设置支持使用者根据实际装配需求快速调整各部分尺寸，适配不同规格的装配场景。
