多规格圆弧半径快速检测手持量具

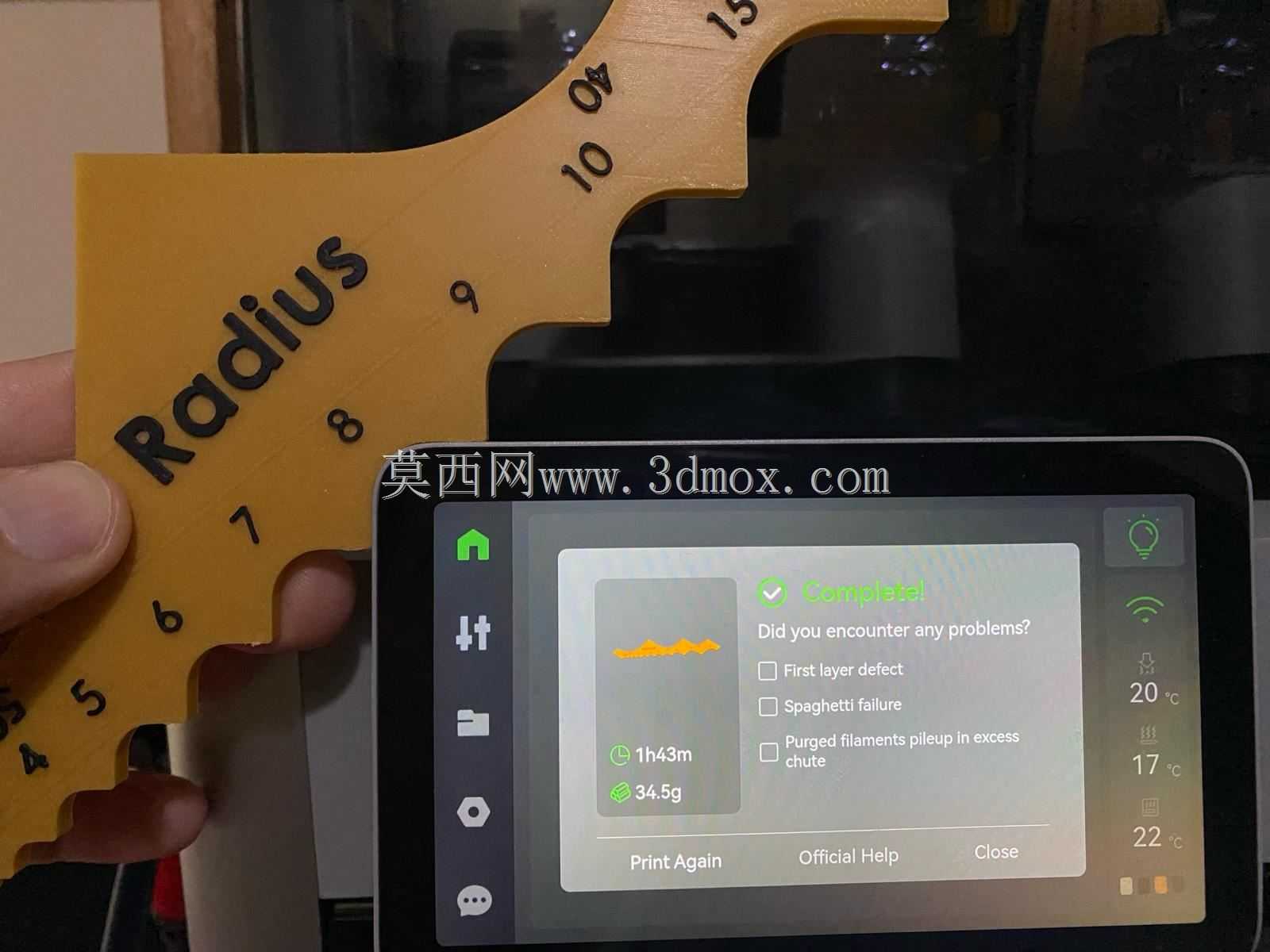

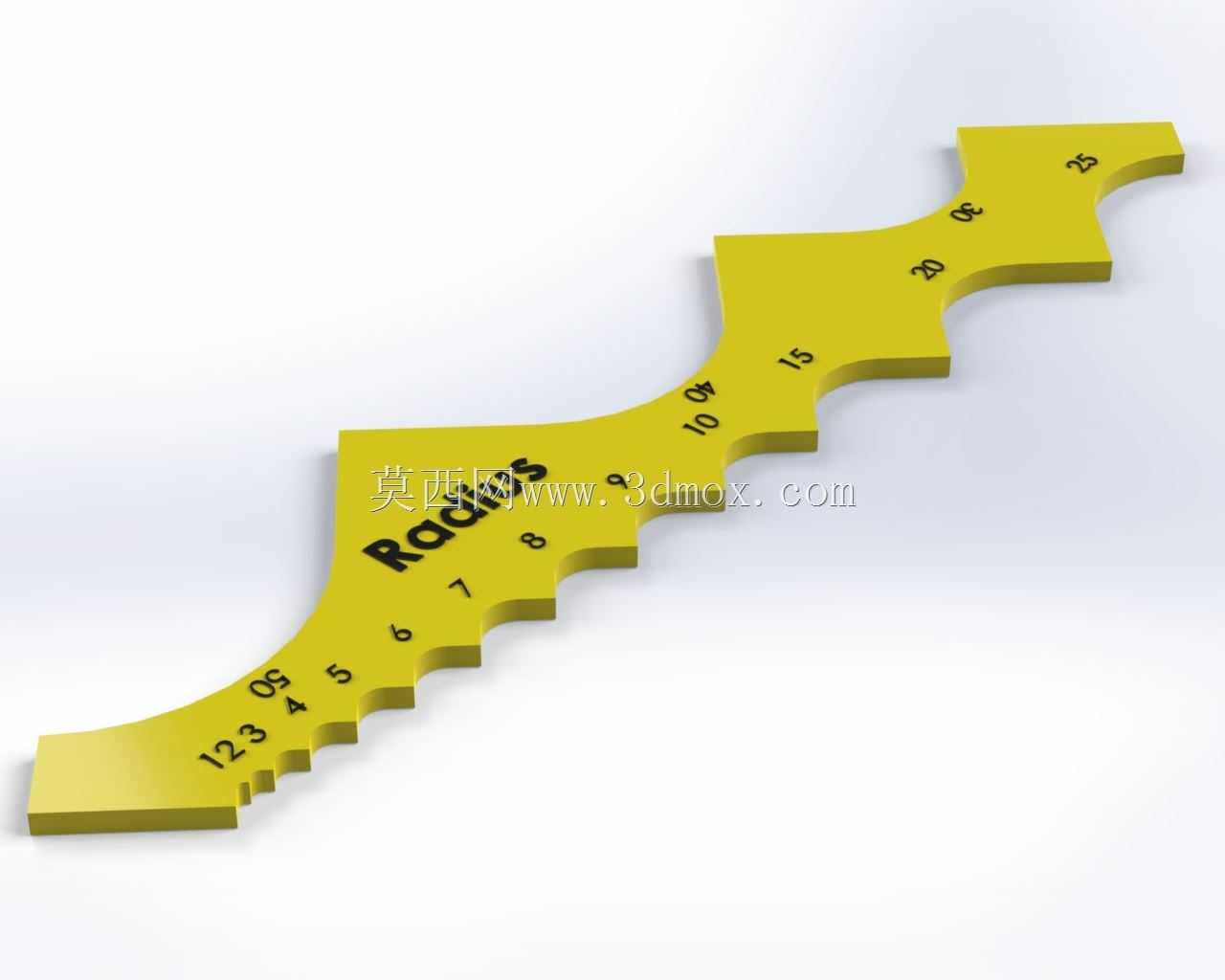

　　在日常机加工、3D打印样件校验、钣金折弯件复检、注塑件飞边修整后的轮廓核验场景里，经常会遇到内凹、外凸圆角半径的快速检测需求——常规的R规套装虽然覆盖规格多，但零散塞片容易丢失，且单塞片厚度薄，手持比对时贴合度判断容易受视线角度影响，遇到狭窄工位或者装夹在设备上的工件，塞片很难顺利卡入测量位置，反复比对还容易刮伤工件表面的阳极氧化层或者喷涂面。这款手持一体式圆角测量工具，就是针对这类现场检测的痛点做的结构优化，把常用的小规格R值测量卡口整合在单块尺身上，不用反复翻找对应规格的塞片，单手握持就能完成比对操作。从结构设计上看，尺身采用单侧多卡口排布，每个卡口对应一个固定的圆弧半径，卡口边缘做了0.1mm的倒角过渡，

　　不会在贴合测量时刮伤工件表面，尺身主体厚度控制在3mm，既有足够的结构刚性，不会因为手持施力产生形变影响测量精度，又能顺利伸入多数狭窄的装配间隙完成检测。尺身表面的刻度采用激光蚀刻工艺，不会因为长期手持摩擦导致刻度模糊，每个R值卡口旁都标注了对应的半径数值，读数时不用翻转尺身，视线扫过就能确认规格。设计时特意将握持区域做了圆弧收边处理，贴合手掌虎口的轮廓，长时间手持检测也不会产生硌手的不适感，尺身最宽处控制在45mm，长度150mm，刚好能放进工装裤的侧袋或者工具腰包的隔层里，不用专门准备量具盒收纳，随取随用。针对3D打印场景的适配，这款量具的尺寸公差特意匹配了FDM打印的常规精度区间，卡口的轮廓公差控制在±0.15mm，

　　足够满足日常样件打印后的轮廓校验需求，不用依赖高精度的三坐标或者影像仪就能快速判断打印件的圆角是否符合设计要求，在设备调试阶段，还能用来快速核验喷嘴挤出量是否正常——如果打印出的圆角和量具卡口贴合时出现明显的缝隙或者溢料堆积，就能直接判断挤出参数或者Z轴偏移需要调整，比打测试方省了不少材料和时间。在机加工现场使用时，这款量具可以用来快速核对铣削加工后的内外圆角，尤其是加工中心做完型腔清角后，不用拆下工件就能直接伸到型腔内部比对圆角大小，避免了工件二次装夹带来的精度误差；钣金车间做折弯件R角核验时，因为尺身有足够的长度，不用把手伸进折弯机的作业区域就能完成测量，也降低了现场操作的安全风险。做注塑件来料检验时，

　　这款量具可以快速排查塑件的圆角是否存在缺胶、飞边导致的轮廓偏差，比用卡尺测量直径再换算半径的方式效率高了数倍，且不会因为卡尺卡脚的压力导致薄壁塑件产生形变影响测量结果。尺身上的卡口从R4到R15做了连续排布，覆盖了日常机械设计里最常用的圆角规格区间，不管是零件的过渡圆角、安装避让圆角还是工艺圆角，都能找到对应的测量卡口，相邻卡口之间做了10mm的间距预留，测量时不会因为相邻卡口的干涉导致贴合不准。整体结构没有活动部件，不存在常规R规的铰接轴松动、塞片脱落的问题，日常维护只需要擦干净表面的切屑或者油污即可，不需要定期做铰接部位的润滑或者校准，耐用性远高于组合式的R规套装。针对现场使用的常见误操作，尺身的边角都做了R2的倒钝处理，即使不慎滑落也不会因为尖锐边角划伤工作台面或者工件表面，材质适配性上，不管是用PLA、PETG还是工程塑料打印，都能满足日常检测的刚性需求，如果需要更高的耐磨度，也可以用光敏树脂打印后做表面硬化处理，应对高频次的车间检测场景。
