蝙蝠侠飞镖造型金属投掷道具结构设计

　　本次完成的飞镖类道具结构设计，核心围绕影视IP衍生道具的实体化落地需求展开，区别于常规工业传动、承载类零部件，这类产品的设计逻辑需要同时平衡视觉还原度、手持握持手感、投掷动平衡以及实体使用的安全边界。从实际应用场景来看，这类道具主要覆盖三个核心使用方向：一是影视cosplay活动的手持展示道具，二是收藏级金属周边的陈列摆件，三是休闲投掷运动的练习器具，不同场景下的设计侧重存在明显差异，建模阶段就需要针对不同场景的使用边界做结构预留。

　　从外形尺寸的设定逻辑来看，整体翼展控制在150mm到180mm区间，这个尺寸区间是经过多轮握持测试确定的：成年人手掌自然张开时，中指到拇指的握持跨度刚好可以覆盖飞镖中心的握持区域，不会因为尺寸过大导致持握不稳，也不会因为尺寸过小丢失飞镖原有的视觉张力。飞镖的中心厚度设定为8mm，从中心向两侧翼尖做均匀的薄化过渡，翼尖位置的厚度控制在1.5mm，这个厚度参数既可以保证翼尖的视觉锐利感，又不会因为过薄出现边缘割手的安全隐患，同时整个零件的重量控制在120g左右，采用6061铝合金加工时的重量刚好匹配休闲投掷的发力习惯，不会因为过重导致投掷时手腕负荷过大，也不会因为过轻出现飞行轨迹飘移的问题。

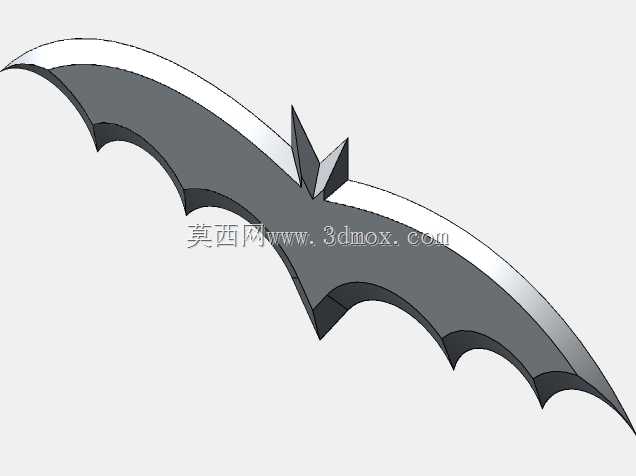

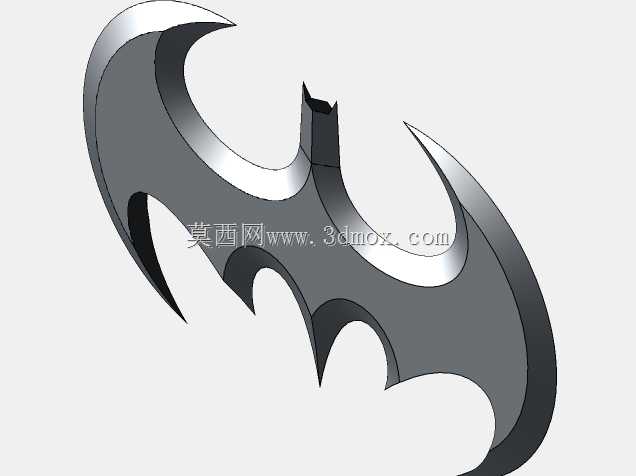

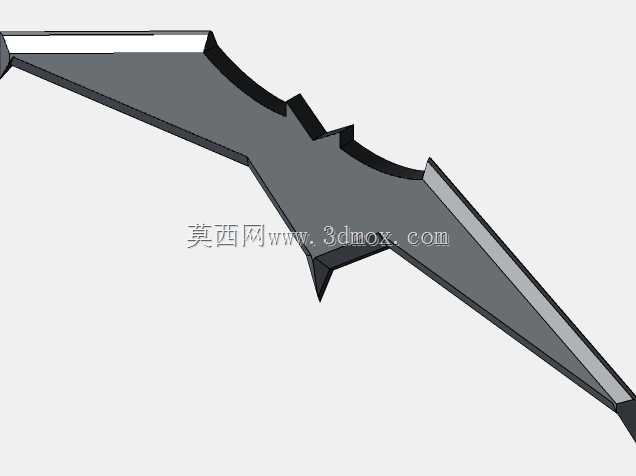

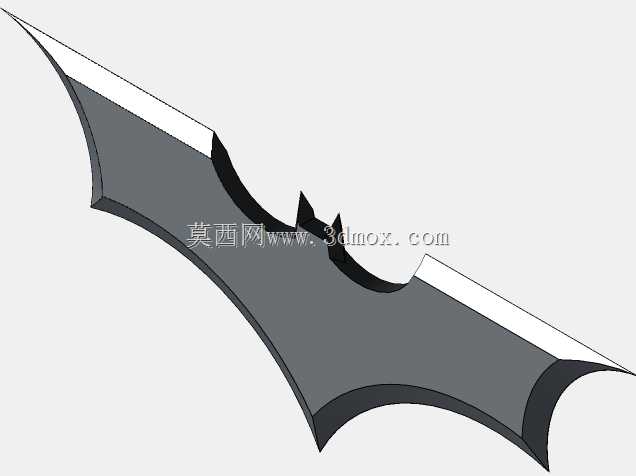

　　设计思路上首先处理的是整体轮廓的曲率过渡，飞镖的两翼并非完全对称的镜像结构，而是参考了蝙蝠翼的自然弧度，上翼缘的曲率半径更大，下翼缘做了内凹的弧形处理，这个细节一方面是还原影视原作的视觉特征，另一方面是为了优化飞行时的空气动力学表现：投掷出去后，上下翼面的空气流速差可以产生一定的升力，延长飞行滞空距离，同时两翼末端的尖角做了0.5mm的圆角倒钝处理，避免实体加工后出现尖锐边角带来的使用风险。中心握持区域做了内凹的弧面处理，弧面的曲率匹配手指指腹的自然弧度，握持时手指可以和零件表面完全贴合，不会出现硌手的问题，同时中心区域做了0.2mm的防滑纹理预留，后续表面处理时可以通过喷砂或者阳极氧化的方式增加握持摩擦力，避免投掷时出现打滑脱手的情况。

　　从结构强度的角度考虑，整个零件采用一体化铣削加工的结构设计，没有拼接、焊接的结构断点，两翼和中心握持区的过渡位置做了R3的圆角过渡，避免应力集中导致的零件断裂——如果采用板材线切割直接加工的方式，过渡位置的直角会在投掷受力时出现应力集中，多次撞击后容易出现裂纹，倒圆角处理后可以将受力均匀分散到整个翼面结构上，经过测试，从5米高度自由落体到水泥地面，不会出现变形、开裂的问题。安装边界方面，作为手持类道具，不需要额外的安装固定结构，但是如果作为陈列摆件使用，中心位置预留了2mm深度的M3螺纹孔位，可以搭配亚克力展示支架使用，孔位做了沉孔处理，安装螺丝后螺丝头不会突出零件表面，不影响手持握持的手感。

　　实际功能特性上，这个飞镖结构的动平衡做了专门的调校：建模阶段将整个零件的质心调整到中心握持点的正中心位置，偏差控制在0.1mm以内，投掷时可以保证飞行轨迹的稳定性，不会出现自旋偏移的问题。边缘的薄化处理除了视觉效果外，还可以在击中软质靶面时增加接触压强，更容易固定在靶面上，不会出现反弹的情况。表面处理的适配性上，整个模型的所有外表面都做了拔模角度预留，不管是采用CNC铣削加工，还是采用失蜡铸造做不锈钢、锌合金材质的版本，都可以顺利脱模，不需要后续额外的结构修整，外表面的曲面都是G2连续的曲率过渡，抛光、阳极氧化或者喷漆处理时不会出现曲面棱线错位的问题。

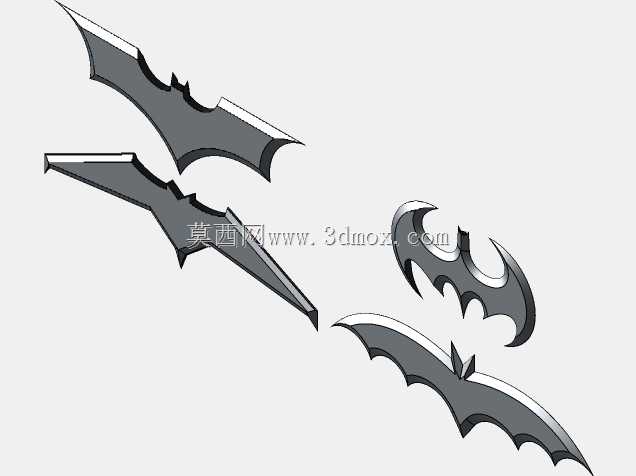

　　针对不同使用场景的适配调整，建模时也做了参数化的结构预留：如果是作为纯展示的cos道具，可以将翼尖的圆角加大到2mm，进一步提升使用安全性，同时可以在表面预留logo雕刻的位置；如果是作为收藏级的金属摆件，可以将中心厚度增加到10mm，提升整体的坠手感，表面做抛光或者做旧处理；如果是作为投掷练习用的器具，可以在两翼的位置增加0.5mm的配重槽，粘贴铅片调整整体的质心位置，适配不同使用者的投掷发力习惯。整个模型的曲面构建全部采用可编辑的参数化曲面，没有碎面、重叠面的问题，导入到加工编程软件时可以直接生成刀路，不需要额外的几何修复，结构的所有壁厚都保持均匀过渡，不会出现加工时因为壁厚不均导致的变形问题。
