车床用变径过渡轴套结构设计

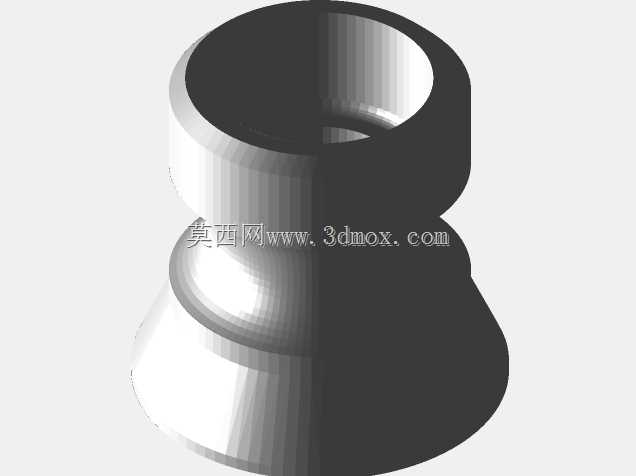

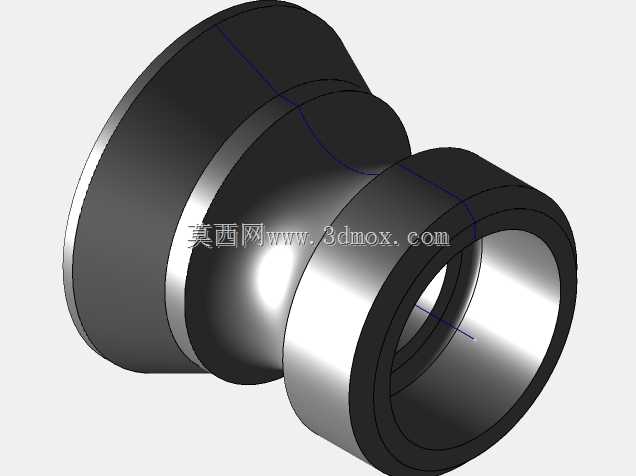

　　在普通车床的主轴装夹适配场景中，这类变径轴套是解决不同规格工件、工装与主轴内锥/内孔尺寸不匹配的核心配套零件，日常生产里常用来衔接车床主轴端口与待加工棒料、弹性夹头或者专用工装的连接端，避免因尺寸公差不匹配出现装夹偏心、夹持力不足的问题，尤其在小批量多规格零件的车削加工场景下，不需要频繁更换主轴卡爪或者调整主轴端口结构，通过更换对应规格的过渡轴套就能快速完成装夹切换，能有效缩短换型调试的辅助时间。从结构设计逻辑来看，该零件采用阶梯式空心回转结构，大端外圆与车床主轴的定位止口做适配配合，配合面选取过渡配合公差带，既保证装配时的同轴度要求，又不会因为过盈量过大导致拆卸困难；小端外圆则根据常用的工装夹持端尺寸做匹配设计，

　　内孔全程做贯通设计，既可以穿入长棒料进行贯穿式车削加工，也能为内冷切削液的输送预留通道，部分工况下还能容纳顶尖的伸出端完成轴类零件的顶持加工。外形尺寸的设计上，大端法兰的外径略大于主轴端口的定位台阶直径，装配时大端的端面能与主轴端面完全贴合，形成轴向定位基准，避免轴套装入后出现轴向窜动；阶梯过渡位置采用圆角过渡处理，避免截面突变带来的应力集中问题，毕竟车床主轴高速回转时，应力集中位置很容易在长期交变载荷下出现疲劳裂纹，圆角的半径选取要兼顾加工便利性与应力分散效果，通常取相邻轴径差值的1/4到1/3区间。安装边界方面，该轴套的轴向总长度要控制在主轴端口的允许伸出范围内，不能因为轴套过长导致卡爪行程不足，也不能过短导致配合长度不够、

　　夹持刚性不足；内孔的直径公差要根据适配的棒料或者夹头尺寸做分级设计，内壁的粗糙度要控制在合理范围，既保证穿料时的顺畅度，又不会因为内壁过于粗糙刮伤工件表面。实际加工验证阶段，这类轴套的外圆与内孔要在一次装夹下完成精加工，保证各段回转面的同轴度误差控制在0.01mm以内，否则高速回转时会产生明显的离心振动，不仅会影响工件的加工表面质量，长期使用还会加剧车床主轴轴承的磨损。零件的材质通常选取45号钢经调质处理，兼顾刚性与韧性，配合面做高频淬火处理提升耐磨性能，避免反复拆装导致配合面磨损出现间隙。在日常使用中，这类轴套还要定期检查配合面的磨损情况，一旦发现配合间隙超过0.02mm就要及时更换，否则装夹偏心会导致加工出的零件出现圆度超差、

　　尺寸不稳定的问题。不同于标准规格的轴套，这类适配特定车床主轴端口的变径轴套，往往需要根据车间现有车床的实际主轴尺寸、常用加工工件的规格范围做定制化设计，设计时还要考虑排屑的问题，大端靠近主轴的位置可以预留微小的排屑间隙，避免车削产生的细铁屑卡入配合面导致拆卸困难。
