3D打印机用三角形灯丝跳动检测装置

　　在桌面级FDM3D打印设备的实际运维场景中，耗材输送异常是导致打印失败的核心诱因之一，常见的耗材卡滞、断料、送料打滑等问题，若不能被及时检测触发停机，会造成喷头空走、模型报废，甚至引发喷头长时间高温停留带来的设备安全隐患，这款三角形结构的灯丝跳动检测装置，正是针对这类痛点设计的耗材状态监测部件。从实际装机适配来看，这类检测装置主要适配采用鲍登送料或者近程送料结构的桌面级FDM设备，尤其在voron系列等DIY属性较强的开源3D打印机改装场景中应用广泛，装置串接在耗材输送路径中，耗材从装置内部穿过时，会持续触发内部的滚轮开关结构，一旦耗材出现断料、卡滞导致停止移动，滚轮开关的触发状态发生变化，就会向设备主控板发送信号，触发暂停打印、

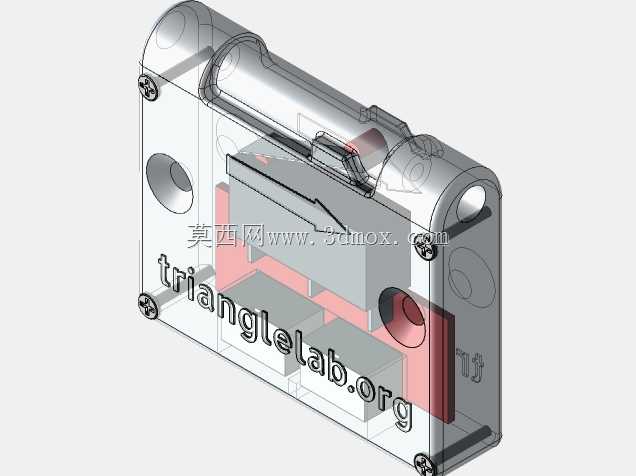

　　抬升喷头等预设动作，避免打印故障扩大。从结构设计逻辑来看，这款装置采用半透明壳体的可视化设计思路，日常运维时可以直接观察内部耗材的走料状态，不需要拆解壳体就能判断是否存在耗材缠绕、碎屑卡滞的问题，壳体上预留的安装孔位完全匹配通用3D打印机型材的安装间距，不需要额外制作转接支架就能直接固定在2020或者2040铝型材框架上，安装边界的设计充分考虑了DIY改装的兼容性，装置的进出料端口做了倒角导向处理，耗材穿入时不会被端口锐边刮削产生碎屑，从根源上减少了耗材碎屑进入装置内部导致开关卡滞的概率。内部的检测核心采用成熟的滚轮式微动开关结构，相比光电式断料检测，这种机械结构的抗粉尘能力更强，3D打印过程中产生的PLA、

　　ABS耗材碎屑不会像遮挡光电对射管那样导致检测误判，同时滚轮结构和耗材之间是滚动接触，不会像拨杆式结构那样对耗材表面产生刮擦损伤，避免耗材表面的刮痕影响后续送料轮的咬合精度。装置的内部腔体做了冗余空间设计，除了容纳检测开关和滚轮结构之外，预留的空间可以容纳少量耗材输送过程中掉落的碎屑，日常维护只需要定期打开底盖清理碎屑即可，不需要频繁拆解整个装置。从实际使用的工况适配来看，这款检测装置可以适配1.75mm直径的主流3D打印耗材，包括PLA、ABS、PETG、TPU等不同硬度的耗材，针对柔性TPU耗材偏软的特性，内部的滚轮压合力度做了适配调整，不会因为压合力过大导致柔性耗材变形卡滞，

　　也不会因为压合力过小导致硬耗材快速移动时触发信号丢失。装置的出线端口位置做了下沉式设计，连接信号线的接头不会突出壳体表面，安装在设备框架上时不会和周边的走线、其他运动部件产生干涉，整体的三角形外形轮廓没有突出的锐角，安装和维护时不会划伤操作人员的手部，同时这种非对称的外形结构也具备防呆作用，安装时不会出现进出料方向装反的问题。在结构建模的还原层面，模型完全按照实物的实际装配关系构建，壳体的卡扣、螺丝柱的位置都和实物一致，打印制作时可以直接按照模型拆分的零件进行打印装配，不需要额外调整尺寸，内部的开关安装槽尺寸匹配常用的微型微动开关安装规格，用户可以直接采购市售的标准微动开关进行组装，不需要定制特殊规格的电子元件，底部的端口位置虽然建模时没有添加连接器的详细结构，但实际装配时可以根据自身走线需求选择直接穿孔走线或者加装JST连接器，不会影响装置的实际功能，内部的零件布局也充分考虑了3D打印的工艺特性，所有壳体零件的打印方向都不需要添加大量支撑，打印完成后只需要简单去除少量支撑就能进行装配，降低了自制的难度。
