直列四缸发动机曲柄活塞连杆组结构

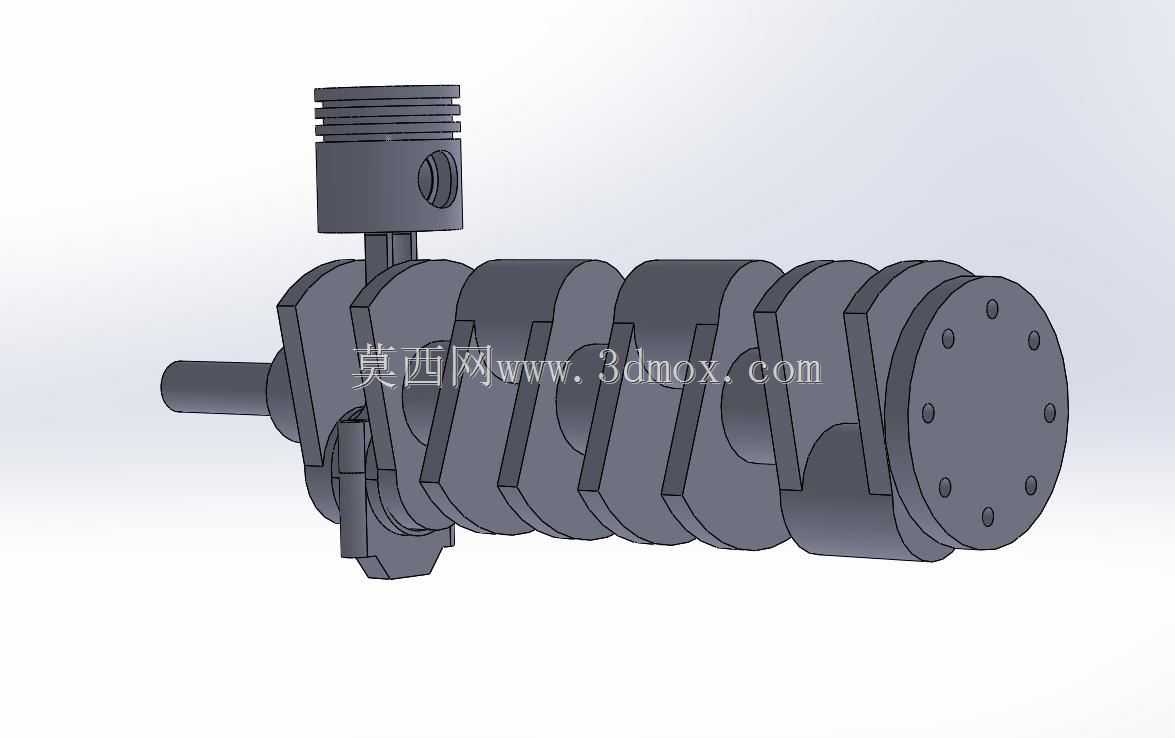

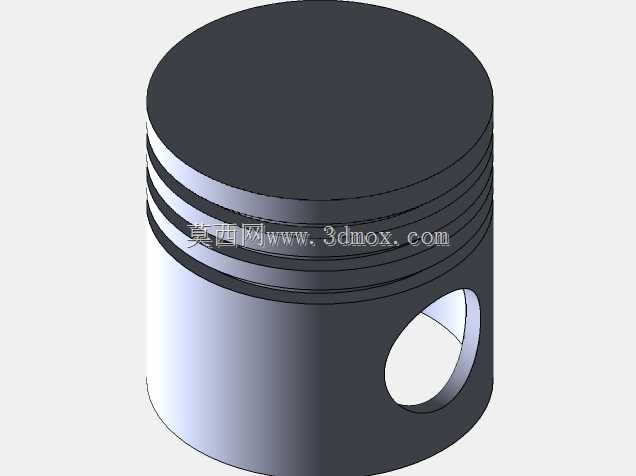

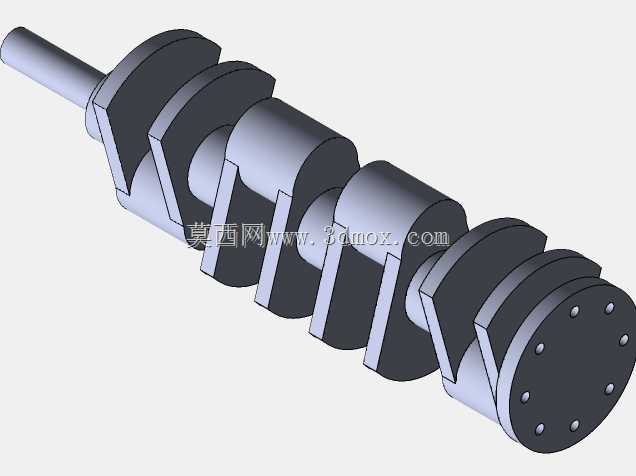

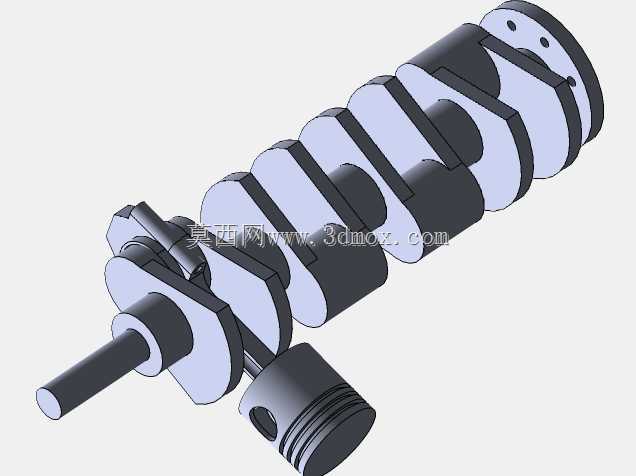

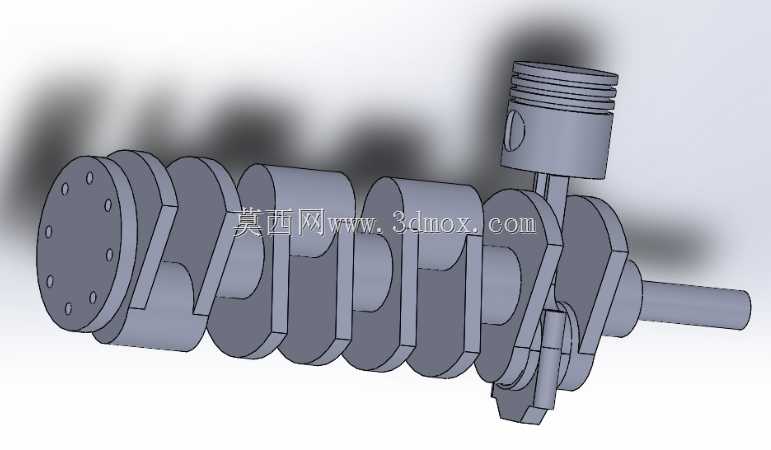

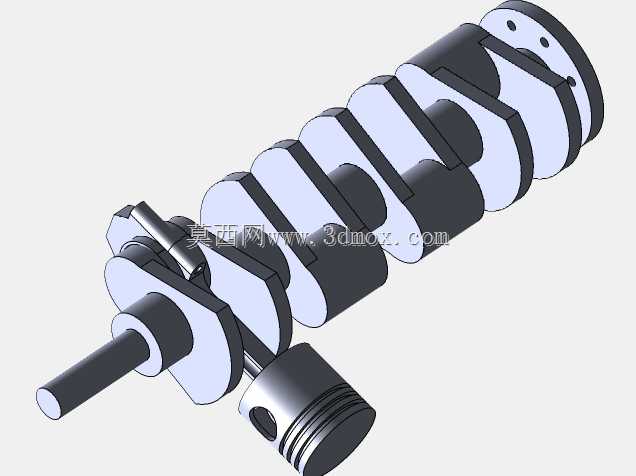

　　这套曲柄连杆组结构，是往复式内燃机核心的动力转换单元，日常在乘用车汽油机、小型柴油机、通用动力汽油机上都能见到同构型的部件，核心作用是把活塞承受的燃气爆发压力，通过连杆传递到曲轴，将活塞的上下直线往复运动转化为曲轴的旋转扭矩，向外输出动力驱动负载。从结构设计逻辑来看，这套模型还原了直列四缸机型的曲柄连杆布置，曲轴采用全支撑结构设计，四个曲柄销按照1-3-4-2的点火间隔角错开180度布置，保证相邻气缸的做功行程错开，让曲轴运转的惯性力平衡更好，减少整机振动。活塞部分采用了三道环槽的设计，分别对应两道气环和一道油环的安装位置，活塞销座采用偏置设计，能够在做功行程中减小活塞对气缸壁的侧压力，降低敲缸风险，提升活塞运行的平顺性。

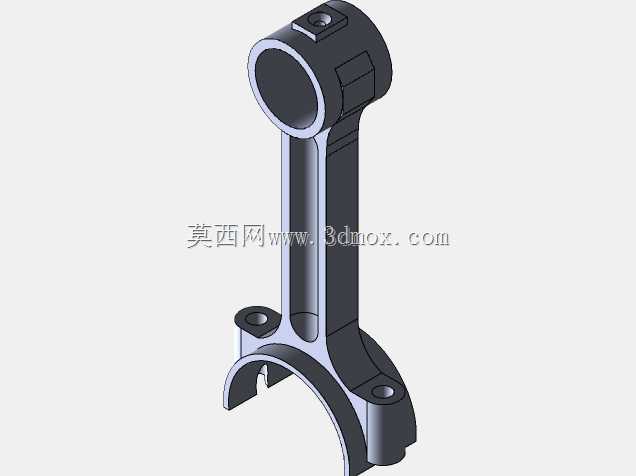

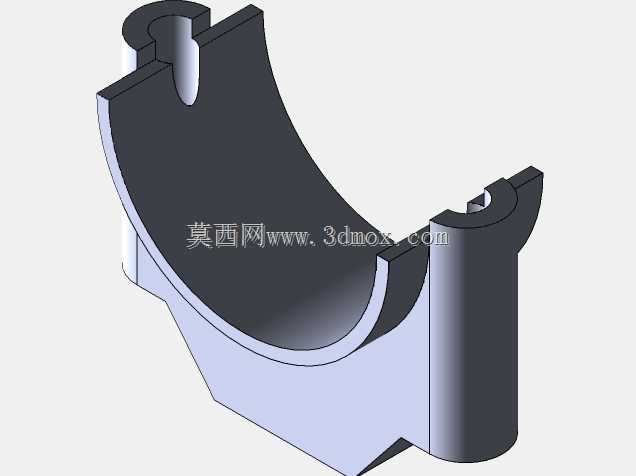

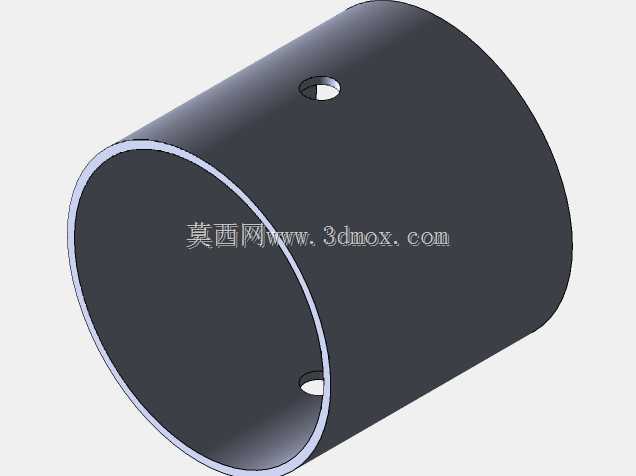

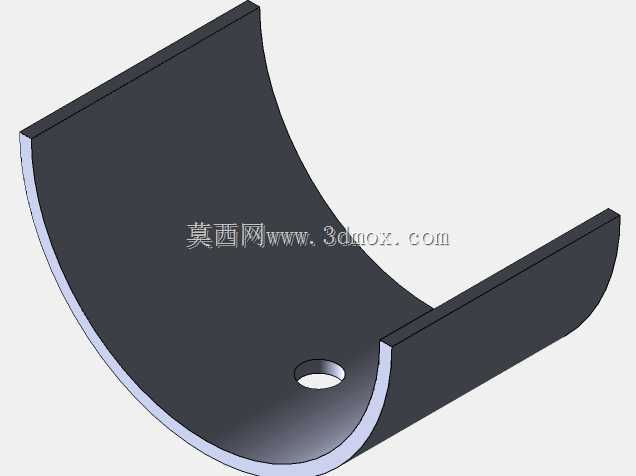

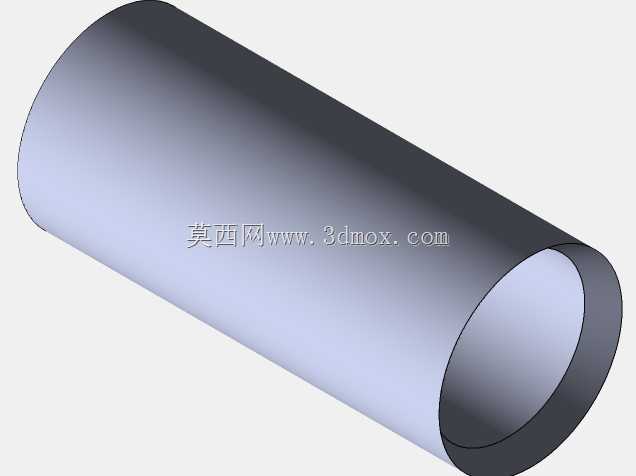

　　连杆部分采用了分体式大端设计，大端盖通过螺栓与杆身连接，能够在曲轴装配完成后完成连杆的安装固定，小端与活塞销配合，采用全浮式的配合间隙设计，工作时活塞销可以在连杆小端和活塞销座内自由转动，让磨损分布更均匀，延长部件使用寿命。从安装边界来看，这套结构的轴向安装尺寸需要匹配气缸体的主轴承座孔间距，曲轴主轴颈的直径需要与主轴承瓦的内径配合，保证径向间隙在0.02-0.05mm的合理范围，满足润滑和承载需求；连杆大端的宽度需要匹配曲柄销的长度，避免轴向窜动时与曲轴曲柄臂发生干涉；活塞的外径需要与气缸套内孔配合，间隙控制在0.03-0.06mm，保证活塞在热态下不会卡滞，同时能保持足够的密封性能。实际应用场景中，这类结构除了车用动力，

　　还会用在小型发电机组、农用机械动力、园林机械动力上，不同应用场景下的设计调整方向也有区别：车用机型会更侧重轻量化，曲轴采用锻钢材质提升强度，连杆采用涨断工艺提升大端的配合精度，降低运转噪声；通用动力机型会更侧重成本控制，曲轴采用球墨铸铁材质，连杆采用粉末冶金或者铸铁材质，满足低转速大扭矩的使用需求。设计这套结构的时候，需要重点做动平衡校核，曲轴的曲柄臂上会设计平衡重，抵消活塞连杆组往复运动产生的一阶、二阶惯性力，避免高速运转时产生过大的振动，平衡重的重量和布置角度需要根据活塞连杆组的往复质量、旋转质量精确计算，保证平衡率达到85%以上，才能满足日常使用的平顺性要求。另外，曲柄销与主轴颈的过渡圆角需要做强化处理，比如滚压强化，

　　避免应力集中导致曲轴在交变载荷下出现疲劳断裂，这也是曲轴设计中最容易出问题的位置。连杆杆身采用工字形截面，在保证足够强度和刚度的前提下，尽可能减小自身重量，降低往复惯性力，提升发动机的最高转速上限。活塞顶部的燃烧室造型，会根据不同的燃烧系统设计调整，比如汽油机的活塞顶会有气门避让坑，避免活塞在上止点时与进排气门发生碰撞，柴油机的活塞顶会设计ω形燃烧室，匹配柴油的直喷燃烧需求。这套模型还原了所有核心部件的配合关系，在做结构教学、原理演示、改型设计参考的时候，可以直观看到各个部件的运动干涉情况，验证曲柄半径与连杆长度的比值是否合理，通常这个比值会控制在0.28-0.33之间，比值过小会让连杆长度过长，增加发动机的整体高度，比值过大会让活塞侧压力过大，加剧气缸壁的磨损，这个参数是曲柄连杆组设计中最核心的匹配参数之一。
