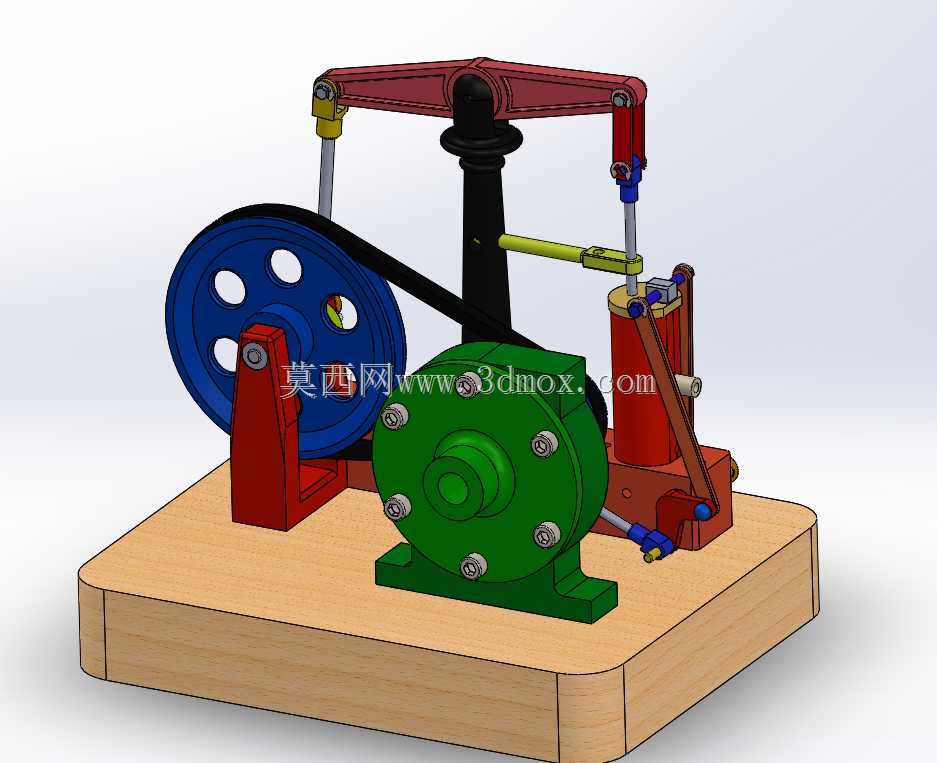

台式摆动式蒸汽机教学演示结构

这套摆动式蒸汽机结构，常被用于热能动力教学演示、小型动力原理验证场景，也可作为复古动力装置的原型参考，适配中小学科创展示、职业院校机械原理实训的实体演示需求，能直观呈现热能向旋转机械能转换的完整传动链路。整体采用台式安装布局，底部设置一体化木质安装基座，所有功能部件均固定在基座平面上，安装边界规整，基座边缘做圆角过渡处理，可直接放置于实验台、展示台平面使用，无需额外预埋固定结构，适配桌面级展示与操作的空间要求。核心动力转换单元采用摆动式气缸结构，气缸缸体可绕下部铰接点小幅摆动，配合活塞的往复直线运动，自动完成进排气配气动作，省去了复杂的凸轮配气机构，结构更简洁，故障点更少，适合原理演示场景下的拆装与结构观察。动力输出端通过曲柄连杆机构将活塞的直线往复运动转换为旋转运动，连杆两端采用铰接连接，配合关节处的轴套结构，可有效降低传动过程中的卡滞风险，保证运动传递的平顺性。旋转输出端配置大直径带轮式飞轮，飞轮盘面开设多个减重孔，既降低整体转动惯量的冗余重量，又能通过飞轮自身的储放能特性，平稳输出转速，抵消活塞往复运动带来的转速波动，飞轮通过V带与减速传动单元连接，可将动力输出至外接负载端。上部设置横梁式摇臂支撑结构，通过立式立柱固定在基座上，摇臂两端铰接传动杆，同步配合活塞与配气杆件的运动行程，保证各运动部件的动作时序匹配。传动端的齿轮箱式壳体采用分体式装配设计，壳体结合面通过多组螺栓紧固，密封性能可靠，内部可容纳齿轮减速结构，输出轴端伸出壳体外侧，可外接联轴器、带轮等部件实现动力外输。整套结构的运动部件均做了运动间隙预留，铰接处、转动副处均设计了润滑注油点位，可在长期演示运行中减少磨损，各零部件的装配关系清晰，外露结构无尖锐棱角，既满足教学场景下的结构观察需求，也能保证操作演示时的安全性。
