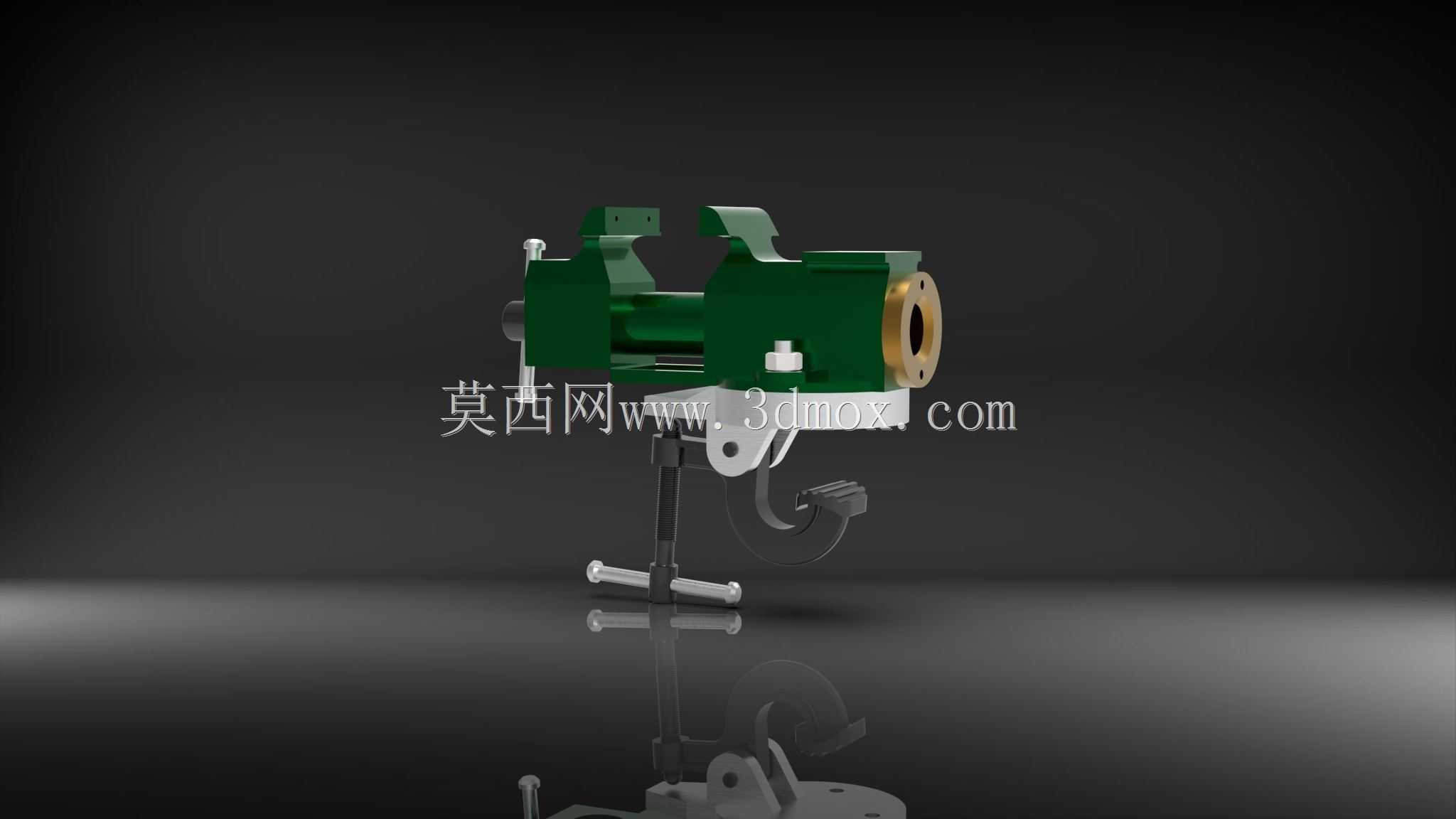

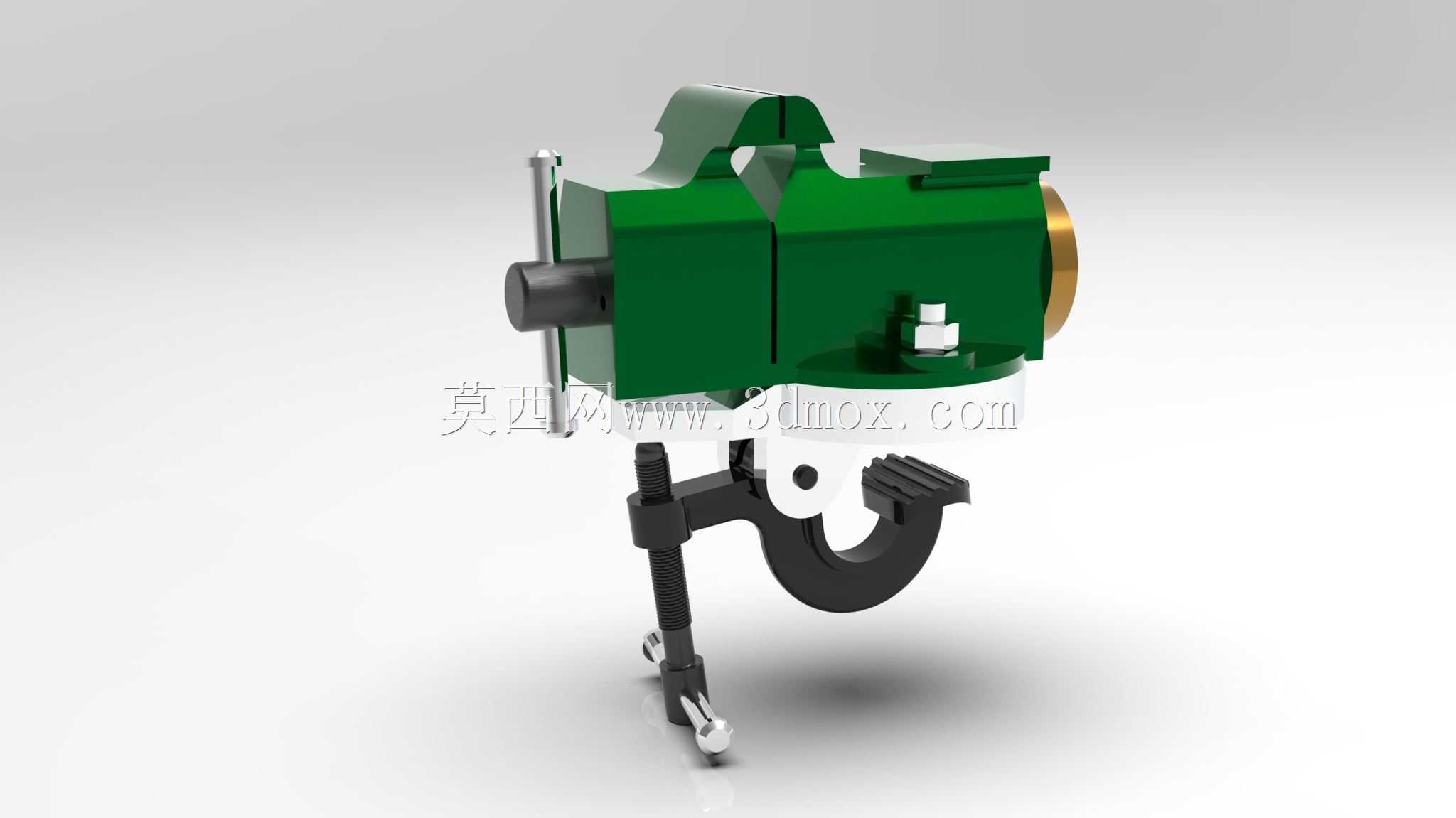

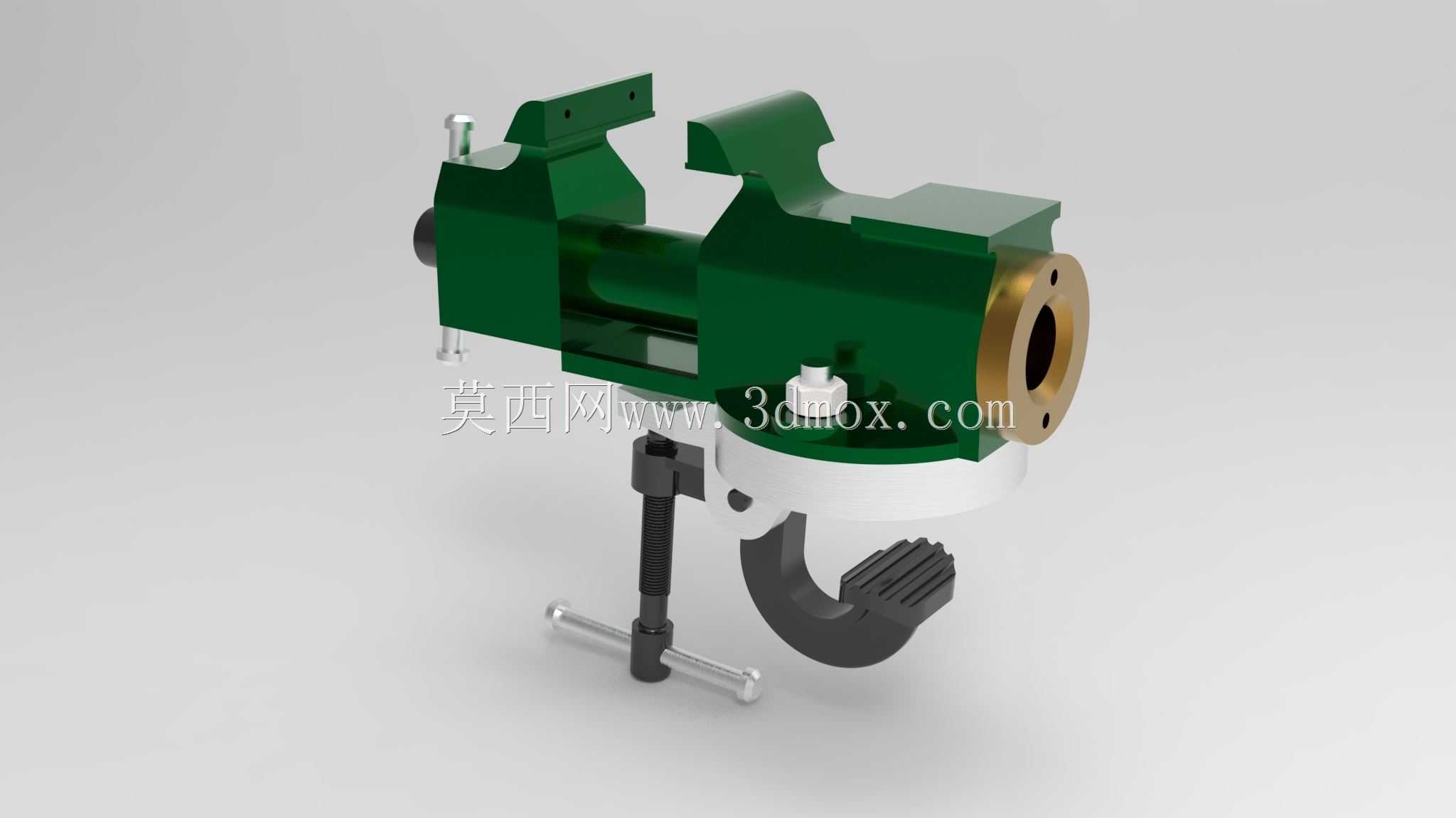

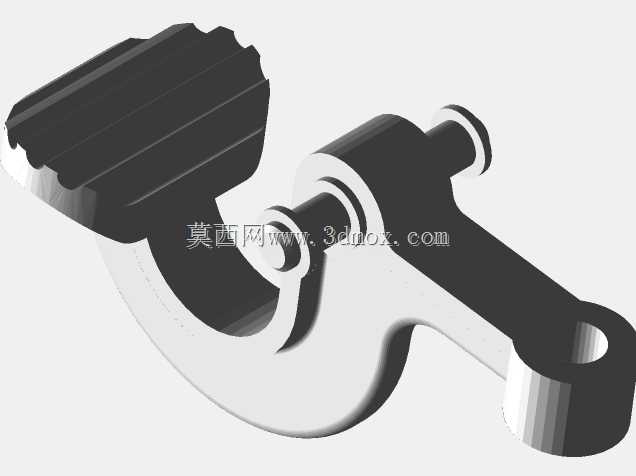

钳夹式迷你台虎钳夹持工装结构

　　这款钳夹式迷你夹持工装，核心应用场景覆盖小件精密加工、手工修配、实验室试样装夹、教学实训操作等多个领域，区别于大规格重型台虎钳，其紧凑的结构设计专门针对小尺寸工件的装夹需求，解决了常规大虎钳在夹持细小零件时行程冗余、操作空间占比大、夹持力难以精准控制的痛点。从实际使用角度出发，这类迷你钳夹常被布置在钳工台边角位置、小型钻床工作台面、精密打磨工位旁，用来夹持直径或边长在50mm以内的小型工件，比如小型轴类零件的倒角修磨、电子结构件的钻孔定位、小尺寸样件的粘接装配、首饰加工中的工件固定等场景，都能适配。

　　功能特性上，这款钳夹采用丝杠进给的夹紧结构，通过摇臂转动带动丝杠副传动，实现活动钳身的平稳进退，夹紧过程中钳口平行度保持稳定，不会出现偏摆导致的工件夹伤、装夹错位问题；钳口部位预留了硬钳口的安装基准，可根据实际装夹需求更换光面硬钳口、带齿防滑钳口或者软质包覆钳口，适配不同材质工件的装夹要求，避免夹持软质金属、塑料类工件时留下压痕。钳身主体采用一体式铸造成型的结构框架，刚性足够承受小型钻削、锉修过程中的切削力，不会出现夹持松动、钳身变形的问题；尾部的法兰安装结构，可通过螺栓直接固定在工作台面或者专用夹具座上，也可搭配万向支架调整夹持角度，满足不同角度的加工操作需求，底部配套的操作摇臂采用弯折式设计，转动时操作力臂足够，无需施加过大的手动力即可输出足够的夹紧力，同时摇臂可绕丝杠端部自由下垂，不会占用过多操作空间，避免操作过程中磕碰。

　　设计思路层面，这款钳夹在结构布局上优先压缩了非功能区域的尺寸，将丝杠传动副完全内嵌在钳身腔体内部，既减少了整体外形尺寸，又能对传动丝杠形成防护，避免加工过程中的切屑、粉尘落入螺纹副造成卡滞、磨损；活动钳身与固定钳身的配合面采用燕尾导轨结构，导向精度高，配合间隙小，长期使用后也可通过调整镶条补偿磨损量，保持钳口的夹持精度。整体结构没有冗余的装饰性设计，所有外形结构都服务于功能需求：钳身外侧的加强筋布局完全对应夹紧力的传力路径，在保证刚性的前提下尽可能降低整体重量，方便根据工位需求灵活移位安装；丝杠端部的限位结构可防止活动钳身脱出，同时限定了最大开合行程，避免超行程操作造成的传动副损坏。

　　从安装边界与尺寸适配来看，这款迷你钳夹的整体长度控制在150mm以内，钳身最大宽度不超过80mm，安装法兰的螺栓孔位采用标准间距设计，可直接适配多数小型工装平台的T型槽间距，也可通过过渡板安装在非标准工作台面上；钳口最大开合距离为60mm，可覆盖绝大多数小型工件的装夹尺寸需求，钳口高度为30mm，既保证了足够的夹持接触面积，又不会在钻削、打磨操作时干涉刀具的走刀路径。安装时需保证固定钳身的钳口面与工作台进给方向平行，固定螺栓需加装防松垫圈，避免反复装夹工件时螺栓松动导致夹持精度下降；日常使用中需定期给丝杠导轨副加注润滑脂，清理钳身缝隙内积存的切屑，保证活动钳身进退顺畅，夹持力稳定。不同于重型台虎钳的大夹持力设计，这款迷你钳夹的夹紧力控制在适合小件操作的区间，既可以保证工件装夹稳固，又不会因为夹紧力过大造成薄壁小件、细长工件的装夹变形，非常适合精密小件加工、手工制作、实训教学等场景下的装夹需求，其结构设计也可作为小型专用夹具的设计参考，通过修改钳口形状、调整安装接口，可衍生出适配特定零件的专用夹持工装。
