直列四缸内燃机曲柄活塞组结构设计

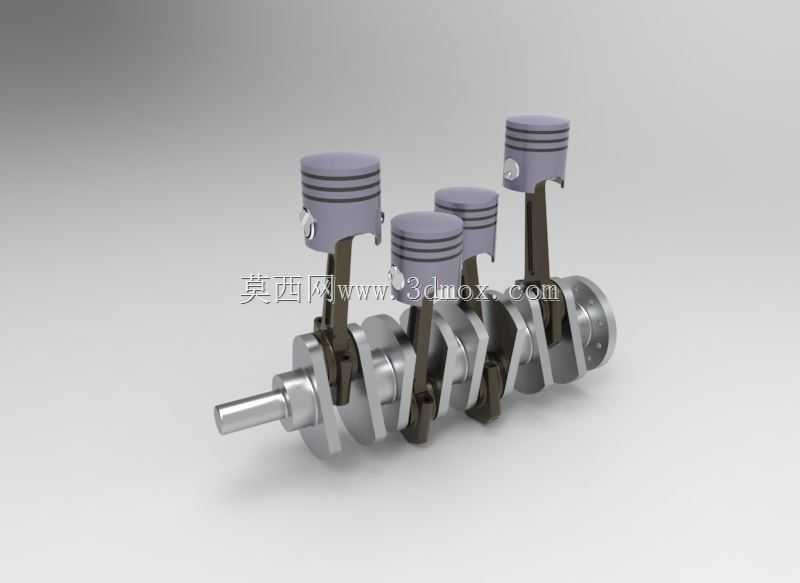

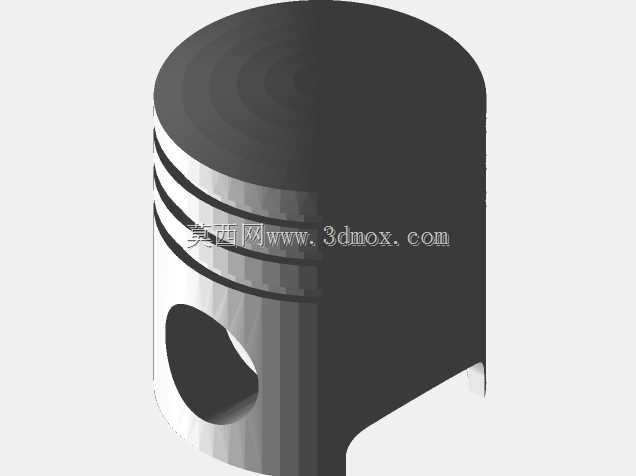

　　这套曲柄活塞组是直列四缸内燃机的核心运动转换部件，日常在小排量乘用车、通用小型发电机组、园林机械动力单元里都能见到同结构的应用，核心作用是把燃料燃烧产生的活塞往复直线运动，转化为曲轴的旋转扭矩向外输出，是整套动力设备实现动力转换的核心执行结构。从结构设计逻辑来看，整套组件采用直列等缸间距排布，四个活塞沿曲轴轴向依次布置，相邻缸的曲柄销呈180度相位差排布，这种排布方式可以让四个缸的做功行程均匀错开，保证曲轴运转时的扭矩输出更平顺，同时平衡掉一阶往复惯性力，降低整机运转时的振动幅度，减少配套机架的减震设计压力。活塞部分采用了典型的汽油机活塞结构，顶部为平顶设计，这种设计的优势是加工工艺简单，燃烧室结构紧凑，挤流效果稳定，

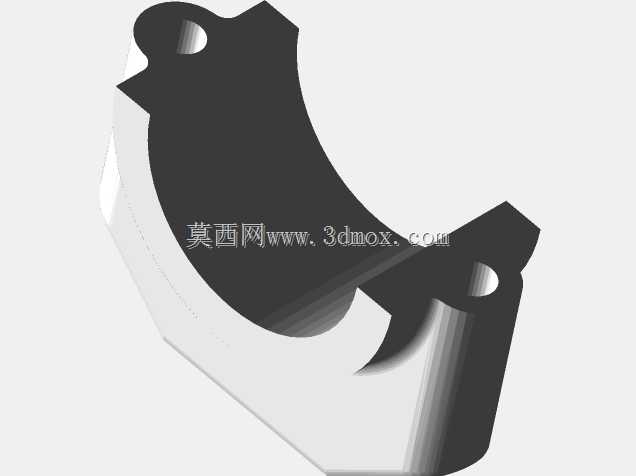

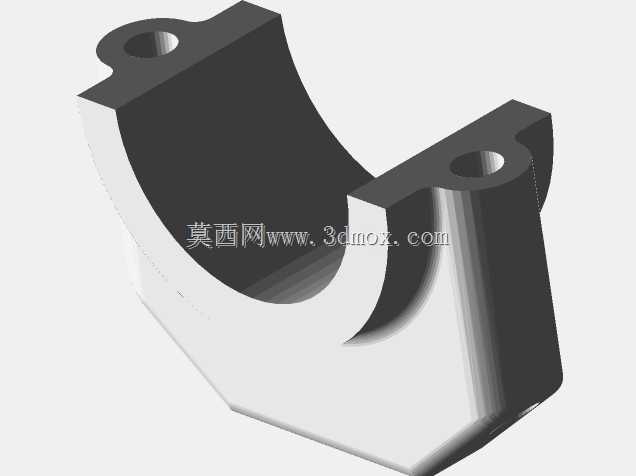

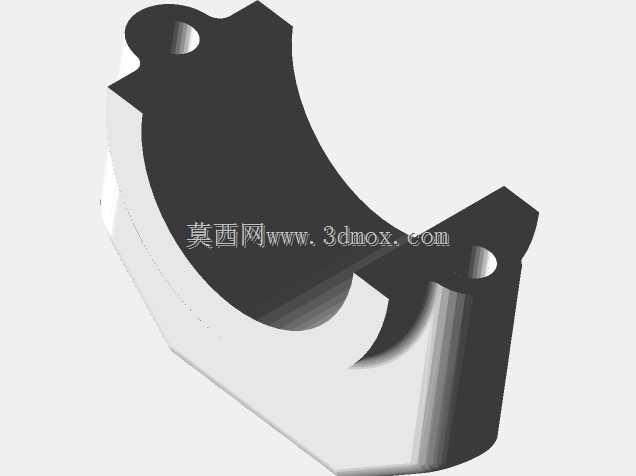

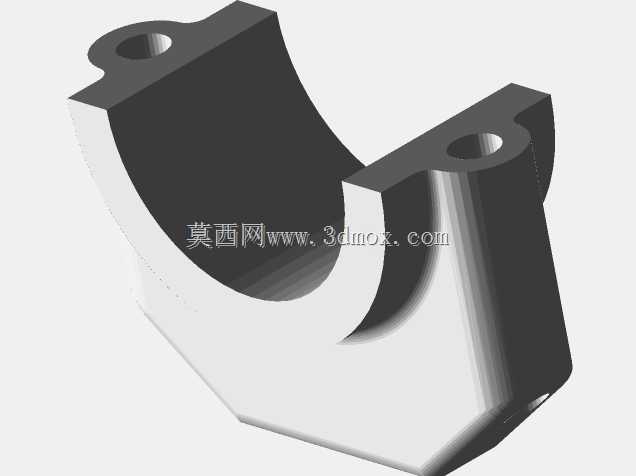

　　活塞头部预留了三道环槽，分别用来安装两道气环和一道油环，气环负责密封燃烧室的高压燃气，避免燃气下窜到曲轴箱影响动力输出效率，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳。活塞销采用全浮式设计思路，工作状态下活塞销可以在活塞销座孔和连杆小头衬套孔内自由转动，这样可以让活塞销的磨损更均匀，延长部件的使用寿命，活塞销两端用卡簧限位，防止工作过程中销子窜出刮伤气缸壁。连杆部分采用锻钢材质的工字形截面结构，这种截面设计可以在保证连杆强度和刚度的前提下，尽可能降低连杆自身的重量，减少往复运动产生的惯性力，连杆大头采用剖分式结构，通过连杆螺栓和连杆盖紧固在曲轴的曲柄销上，轴瓦安装在连杆大头孔内，

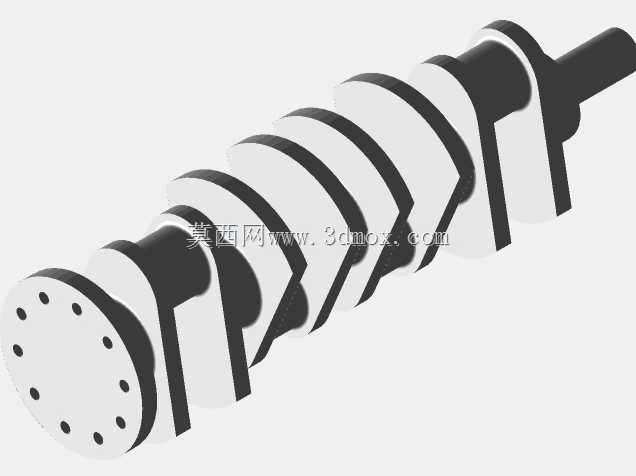

　　和曲柄销之间形成压力润滑油膜，降低运转时的摩擦阻力和磨损量。曲轴部分采用整体式锻造结构，四个曲柄销、五个主轴颈和前后端轴颈一体加工成型，曲轴内部钻有贯通的润滑油道，压力机油可以从主油道通过主轴颈油道进入曲柄销位置，给连杆轴瓦提供持续的润滑，曲轴的平衡块和曲柄做成一体结构，用来平衡曲轴旋转时产生的离心力，以及活塞连杆组往复运动产生的惯性力，保证曲轴在高转速运转时的稳定性。从安装边界来看，这套组件的轴向总长度适配常规1.0-1.6L排量的直列四缸机体缸心距设计，曲轴主轴颈直径、活塞直径都匹配常规量产机型的通用尺寸，安装时需要保证活塞的朝前标记和曲轴的正时标记对齐，避免配气相位和点火顺序错乱导致发动机无法正常运转，

　　活塞连杆组装入气缸时需要注意活塞环的开口位置错开，避免开口对齐导致漏气、窜油的问题。实际应用中，这套结构的运转可靠性直接决定了整台动力设备的大修周期，设计时需要重点校核连杆的疲劳强度、曲轴的动平衡精度、活塞和气缸壁的配合间隙，间隙过大会导致敲缸异响、气缸压力不足，间隙过小则会在热机状态下出现活塞拉缸的故障。另外在建模过程中，所有运动副的配合间隙都按照实际量产的公差要求进行了预留，活塞和气缸壁的配合间隙、连杆大头和曲柄销的配合间隙、曲轴主轴颈和主轴承座的配合间隙都参考了成熟量产机型的设计参数，保证模型的运动仿真结果和实际运转状态一致，可直接用于教学演示、结构原理展示、改装方案的前期验证等场景。
