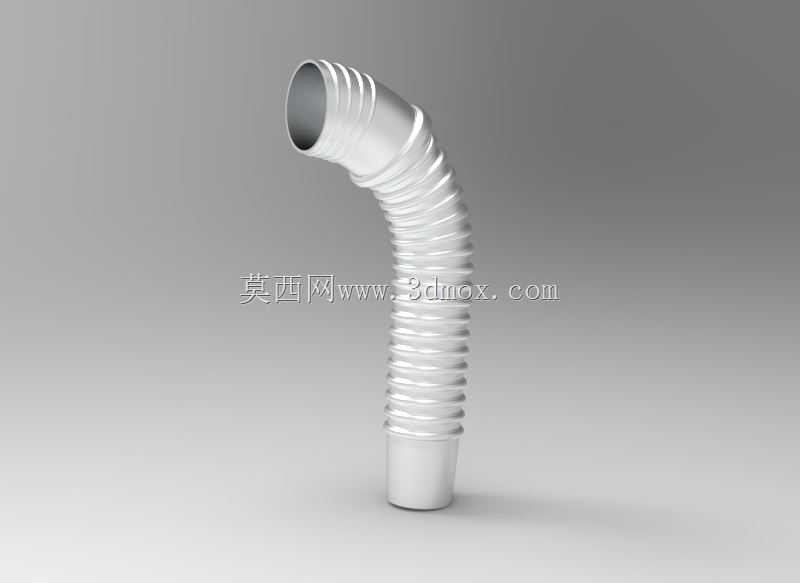

带波纹段弯型柔性连接导管结构

　　做设备管路排布的时候，最头疼的就是硬管对接时的装配公差补偿，还有设备运行中产生的小幅振动带来的管路应力问题，这款带波纹段的弯型柔性导管，就是针对这类场景做的结构设计。先从实际安装边界说，两端的直段接口做了等径光滑圆柱面，没有额外的法兰凸缘，适配常规的快插、卡套或者粘接式管路连接，接口段的长度预留了足够的密封配合余量，不会因为插入深度不足出现密封失效的问题。中间的波纹段是整个结构的核心功能区，波纹的节距和波高做了匹配性设计，既保证导管可以在一定角度范围内做弯转调整，补偿安装时的轴向、角度偏差，又不会因为波纹过密导致流体通过时的阻力陡增，也不会因为波高过大造成管路承压能力下降。

　　从应用场景来看，这类导管在小型流体设备里用得非常多，比如小型水处理设备的内部管路连接，需要避开内部的电气元件、泵体安装位，硬管需要做多次折弯加工，装配时一旦有尺寸偏差就装不上，用这款柔性导管可以直接顺着预留的空间弯转到位，不用额外定制异形弯管。还有一些带小幅振动的设备，比如小型空压机的出气端连接，设备运行时的振动如果直接通过硬管传递到外接管路，时间长了接口位置容易出现疲劳开裂，这款导管的波纹段可以吸收掉大部分的振动位移，隔绝振动传递，降低管路疲劳损坏的概率。另外在一些实验室流体装置、小型食品灌装设备的管路里，这类柔性导管也很常用，因为安装时不需要精准测量每一段管路的折弯角度，现场装配的容错率很高，后期维护更换也很方便，不用拆卸周边的其他部件就能完成更换。

　　设计思路上，没有做全段波纹的结构，而是保留了两端的光滑直段，这是考虑到连接可靠性的问题——全段波纹的导管在接口位置如果做卡接，波纹的凹凸面很难保证圆周方向的密封均匀性，容易出现渗漏，两端光滑直段可以和密封件完全贴合，保证连接位置的密封性能。中间的弯转角度做了预成型的大弧度弯，不是完全靠波纹段随意弯折，预成型的弧度可以减少流体在弯转位置的紊流，降低流体阻力，同时波纹段只负责小范围的角度调整和位移补偿，不会因为过度弯折导致波纹段出现死折，造成管路堵死。波纹的截面做了圆弧过渡，没有尖锐的棱角，一方面是加工的时候更容易脱模，不管是注塑还是金属旋压成型，圆弧截面的成型良率更高，另一方面流体通过的时候不会在棱角位置形成滞留区，对于输送带有少量细小颗粒的流体时，不容易出现颗粒沉积堵塞管路的问题。

　　从尺寸匹配的角度来说，这款导管的通径是和常规的通用管路通径做的适配，两端接口的外径公差控制在小间隙配合的范围内，和标准的管路接头可以直接匹配，不需要额外做变径转接。整体的长度设计也考虑了常见的设备内部安装间距，波纹段的可变形范围覆盖了常规装配中出现的±5mm轴向偏差、15°以内的角度偏差，足够应对大部分装配场景的公差补偿需求。管壁的厚度做了均衡设计，直段位置的壁厚保证连接时的结构强度，不会因为卡箍锁紧出现管壁变形，波纹段的壁厚略薄于直段，保证弯折时的柔顺性，同时又能满足常规低压流体输送的承压要求，不会在正常工作压力下出现鼓包或者破裂的问题。

　　实际选型的时候要注意，这类导管适合输送低压的流体介质，不管是气体还是低粘度液体都可以适配，如果是高压工况还是需要用带编织增强层的软管或者硬管连接。另外安装的时候不要过度拉伸或者压缩波纹段，要让波纹段处于自然的微松弛状态，这样设备运行产生振动的时候，波纹段有足够的伸缩余量来吸收位移，如果安装时就把波纹段拉到极限长度，运行时很容易在波纹的波谷位置出现应力集中，提前出现疲劳损坏。和硬管相比，这类带预成型弯的柔性导管不需要做折弯加工，也不需要专门的弯管工装，小批量设备装配的时候可以大幅减少管路加工的工作量，降低装配难度，对于结构设计人员来说，在做设备内部管路排布的时候，不用把每一段管路的折弯角度、位置都计算到零误差，预留出柔性导管的安装空间就可以，大幅降低设计阶段的管路排布难度，也减少后期装配时因为尺寸偏差导致的零件返工问题。
