FRC赛事竞技机器人整机三维结构设计

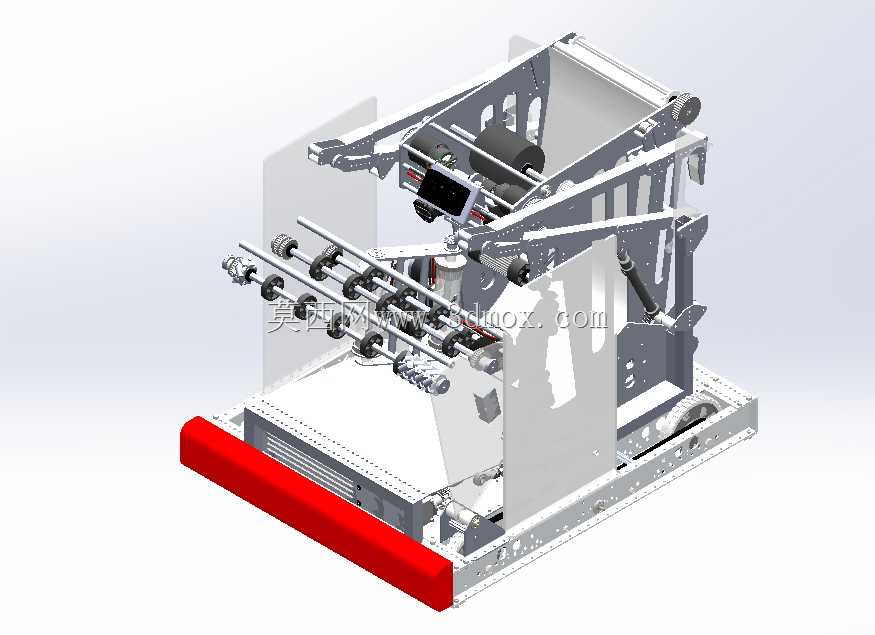

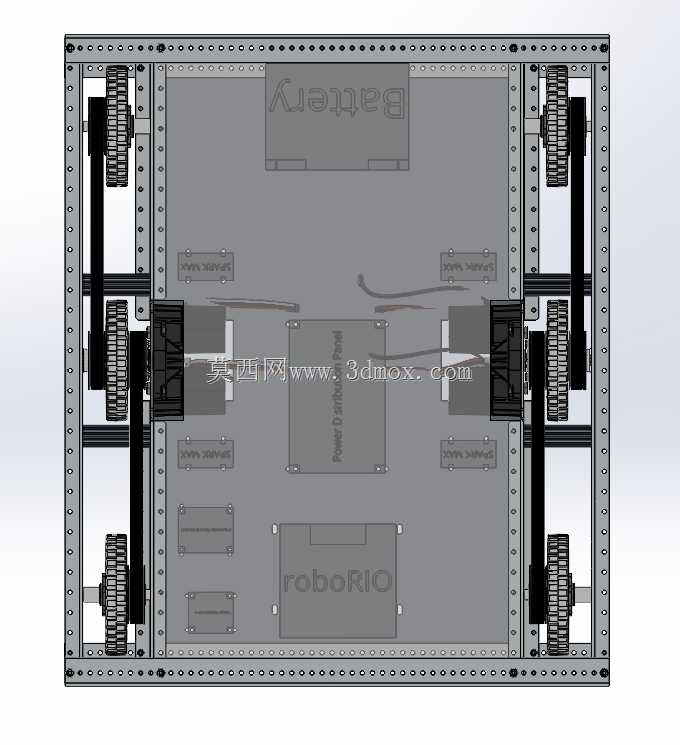

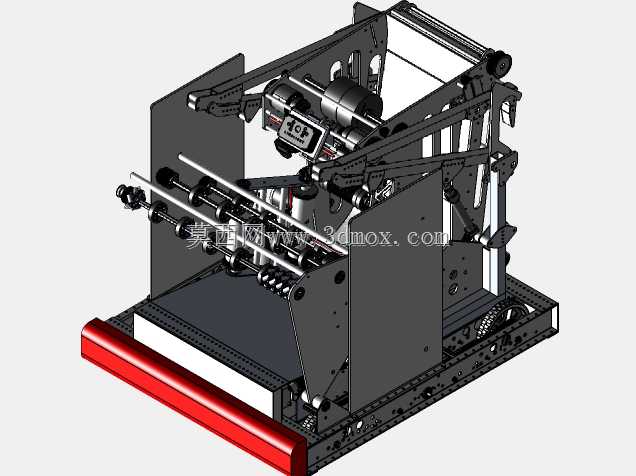

　　这套竞技机器人结构设计，核心面向青少年机器人对抗赛事的实战场景，所有结构布局都围绕赛事规则下的对抗需求、动作执行效率做针对性排布，没有冗余的装饰性结构，每一处型材拼接、轴系布置都对应实际赛场的动作需求。从整体框架来看，底部采用铝型材拼接的矩形承载底盘，前端设置红色防撞缓冲结构，该结构的安装边界突出底盘前端120mm，高度覆盖底盘下沿到上层框架150mm区间，采用高密度耐磨板材加工，既能在对抗碰撞中吸收冲击能量，避免内部传动构件受直接撞击损坏，也能在顶推对抗中分散受力，防止底盘框架变形。底盘内部预留了动力轮组、传动带轮、电池仓与控制元件的安装空间，轮组安装位的同轴度公差控制在0.1mm以内，保证行走过程中不会出现偏磨、跑偏问题，

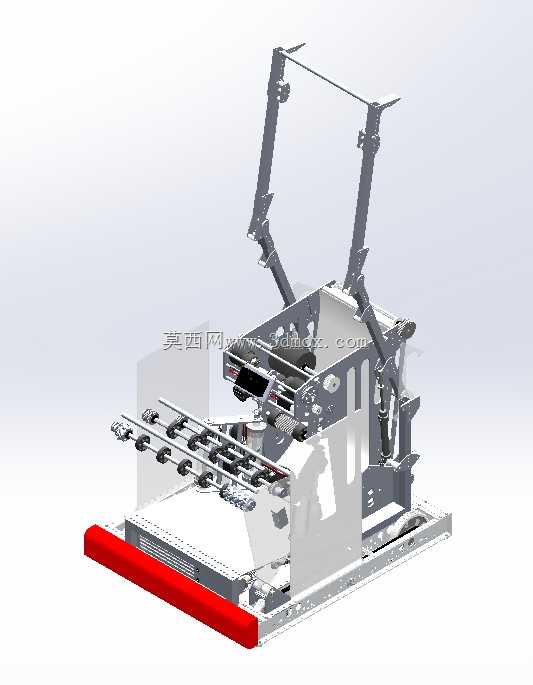

　　适配赛事场地的平整硬质地面，行走转向的响应延迟能控制在极低水平。上层结构采用分层式框架布局，多组平行布置的光轴传动组件沿机身横向排布，轴系两端通过带座轴承固定在两侧竖版框架上，每根光轴上都预留了执行构件的安装键槽与定位孔位，可根据不同赛季的任务需求，快速更换拾取、投射、夹取类的执行末端，不需要对主体框架做大规模改动，适配赛事快速迭代改装的需求。抬升臂结构采用双侧对称的连杆机构，铰接点位置经过受力校核，臂体伸展后的最大水平伸出距离达到450mm，垂直抬升行程覆盖300mm到1200mm的高度区间，能满足不同高度的物料拾取、投射任务需求，臂体内部预留了气动管路、传感线路的走线槽，所有线路都隐藏在型材空腔内，避免对抗过程中线路被剐蹭脱落。

　　结构设计过程中，所有构件的安装孔位都做了标准化适配，采用统一规格的紧固件连接，现场维护时不需要携带多规格工具，单个构件损坏后可快速拆卸替换，不会影响赛事进程。框架竖版上做了多组等间距的减重孔设计，在保证结构刚性、满足抗冲击要求的前提下，尽可能降低整机自重，提升行走加速与转向的灵活性，减重孔的排布避开了应力集中区域，不会因为开孔导致框架受力断裂。带轮传动组件的中心距都做了可调设计，张紧调节行程预留15mm，可根据传动带的磨损情况实时调整张紧力，避免传动打滑影响动作执行精度。整机的所有运动构件都做了运动干涉校验，抬升臂全行程摆动、传动组件全速运转、轮组全角度转向时，都不会出现构件剐蹭卡滞的问题，

　　安装边界严格控制在赛事规则要求的尺寸区间内，初始状态下整机外廓尺寸不超过规则限定的起始区范围，伸展状态下的动作范围也覆盖赛事任务的所有操作点位。从结构选型来看，所有标准件都采用通用工业级规格，采购替换成本低，非标准的板材、臂体构件都采用常规加工工艺即可生产，不需要特殊的定制加工设备，普通的机加工车间就能完成所有构件的加工制作，装配过程也不需要专用工装，按照装配定位孔即可完成整机拼装，对参赛队伍的加工能力要求友好。
